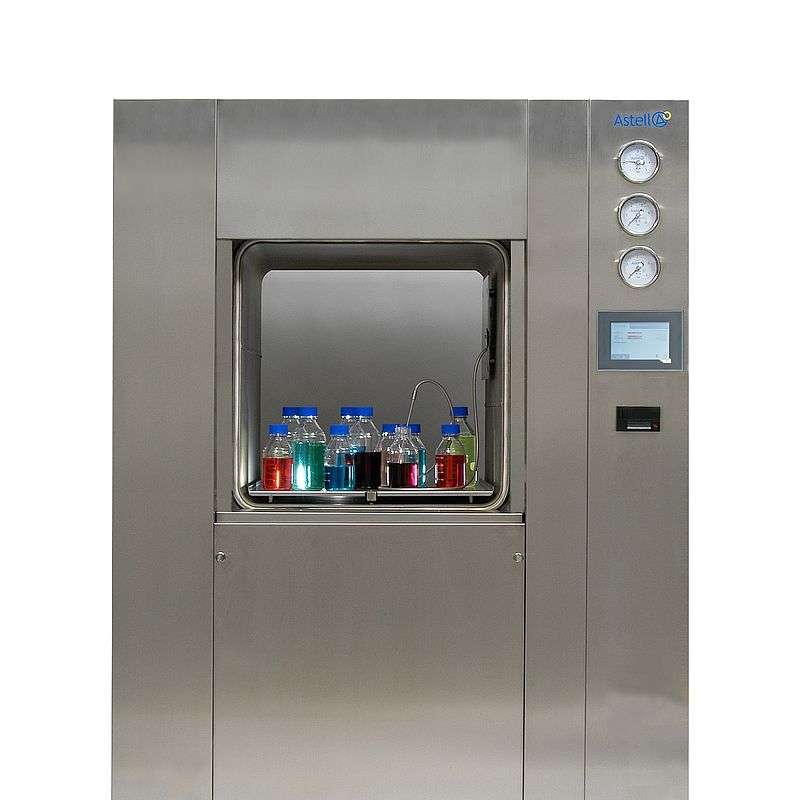

AFMETINGEN EN OPTIES VAN VIERKANTE DRUKVATEN
Astell Scientific biedt een uitgebreid standaardassortiment aan autoclaafkamers met vierkante doorsnede, die stuk voor stuk met precisie en zorg zijn ontworpen en vervaardigd. Tijdens en na de productie worden alle drukvaten in verschillende fasen geïnspecteerd, hydraulisch getest en gestempeld door een aangemelde instantie. De drukvaten van Astell worden vervaardigd volgens de PED- en ASME U-normen en beschikken over talrijke goedkeuringen voor vele andere landen.
Standaardafmetingen van vierkante drukvaten:
- 500 x 500 mm
- 600 x 600 mm
- 700 x 700 mm
- met dieptes van 500 mm tot 2000
mm
Astell beschikt tevens over de mogelijkheid om drukvaten te vervaardigen die aan de eisen van de klant voldoen – een groot voordeel ten opzichte van veel andere autoclaafproducenten. Neem contact met ons op voor meer informatie.
Autoclaafdrukvaten zijn verkrijgbaar met een gepolijste, elektrolytisch gepolijste of gestraalde afwerking van de kamer, waarbij elk ontwerp ervoor zorgt dat de bodem van de kamer een optimale afvoerweg voor condensaat naar de afvoer vormt. Alle onderdelen die in contact komen met stoom zijn vervaardigd uit 316 roestvrij staal (andere materialen kunnen op verzoek worden gebruikt), en standaard zijn alle aansluitingen geschroefd; drukvaten met gelaste Tri-Clover-aansluitingen voor sanitair fittingen kunnen echter worden geleverd indien de klant dit wenst. Ten slotte zijn alle drukvaten van Astell voorzien van uitsteeksels voor het bevestigen van rails voor laadapparatuur en/of een standaard bodemplank.
Wanneer een kamer met mantel noodzakelijk is, bijvoorbeeld voor een superieure droging (zoals het steriliseren van verpakte instrumenten of textiel), zijn de drukvaten van Astell volledig ommanteld (en niet in secties zoals bij sommige fabrikanten), wat zorgt voor de beste warmteverdeling en een maximaal oppervlak voor snelle en efficiënte afkoeling. Drukvaten met mantel zijn zo ontworpen dat na een afkoelcyclus volledige afvoer wordt gewaarborgd om waterslag te verminderen.

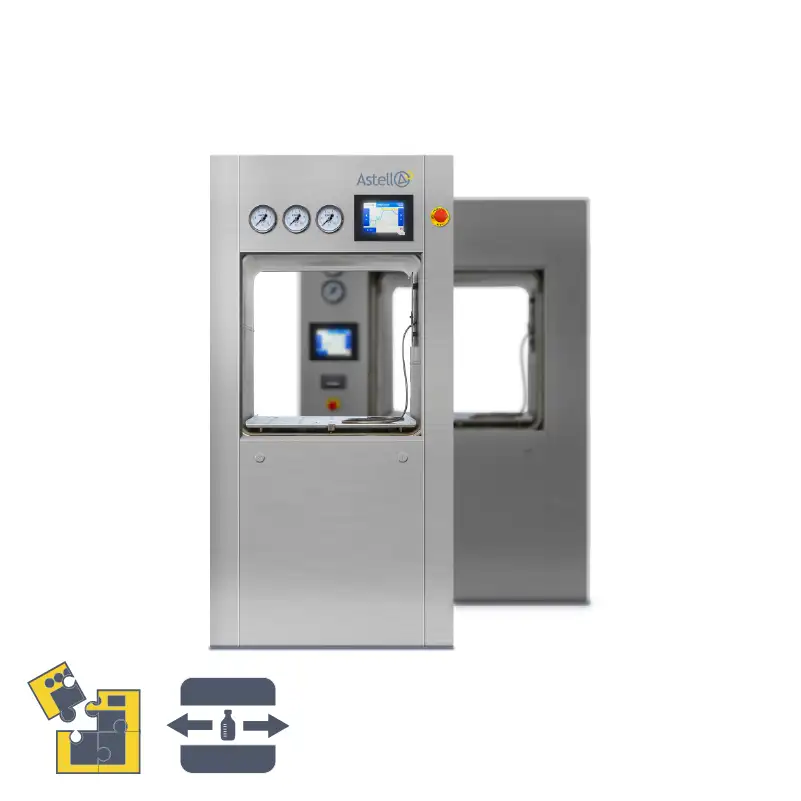

SQUARE-autoclaaf met dubbele deur (250–3.000 l)
De SQUARE-autoclaven met dubbele deur van Astell bieden laboratoria en productiefaciliteiten een kamer voor het verwerken van ladingen en het overbrengen daarvan tussen afzonderlijke ruimtes. Dankzij een deur aan elk uiteinde kan aan de ene kant worden geladen en aan de andere kant worden gelost, wat een gecontroleerde overdracht in cleanroom- of containmenttoepassingen mogelijk maakt. Elke stoomsterilisator wordt op bestelling vervaardigd, met opties voor vacuümontluchting, droging en snellere vloeistofkoeling.
U kunt kiezen uit kamercapaciteiten van 250 tot 3.000 liter, waarbij de afmetingen van de kamer, de laadopstellingen en de overdrachtsregeling worden afgestemd op uw lading en faciliteit. De beschikbare combinaties zijn afhankelijk van de configuratie. Autoclaven met ontwerpen of kamermaten die buiten de specificaties van de standaard Astell-series vallen, zijn verkrijgbaar als maatwerkunits. Kamers groter dan 3.000 liter zijn beschikbaar na technische beoordeling.
Ontwerpen met dubbele deuren zijn doorgaans gebaseerd op de SQUARE- of SQUARE MAX-series. De SQUARE maakt gebruik van verticaal schuivende deuren; voor hogere kamers of lagere laadhoogtes kunt u het zijdelings schuivende SQUARE MAX-ontwerp overwegen.
Ontwerp op basis van het overdrachtsproces
Begin met de voorwerpen die tussen de twee zones moeten worden overgebracht. Hun afmetingen, materialen en laadopstelling bepalen de vereisten voor de kamer en de cyclus. Houd rekening met manden, bakken of laadwagens, evenals met de voorwerpen zelf. Alles wat te groot is voor de bruikbare opening of de kamer, kan deze route niet volgen.
De deurvergrendeling (die bepaalt of beide deuren tegelijkertijd kunnen worden geopend), de cyclusafhankelijke ontgrendeling (of, wanneer en welke deur wordt ontgrendeld op basis van de geselecteerde cyclus en het resultaat daarvan) en de vereiste overdrachtsrichting dienen als onderdeel van de specificatie te worden vastgelegd. Een gecontroleerd overdrachtsproces is afhankelijk van de volledige installatie en de bijbehorende bedieningsprocedures, evenals van de sterilisatiecyclus van de autoclaaf. Lees meer in ‘Aandachtspunten bij de aanschaf van een doorgeefautoclaaf’.
De verwerkingsopties moeten tevens zijn afgestemd op de lading. Vloeistoffen vereisen gecontroleerde verwarming en koeling, terwijl in zakken verpakt afval, verpakte artikelen en complexe apparatuur mogelijk een effectieve luchtverwijdering nodig hebben. Wanneer ladingen de kamer droog moeten verlaten, dient u vacuüm, een verwarmde mantel en een geschikte stoomtoevoer te specificeren.
De doorvoercapaciteit is van belang omdat de autoclaaf een knelpunt kan vormen in de doorstroomworkflow. Het afkoelen van vloeibare ladingen kan zonder geschikte koelopties veel tijd in beslag nemen, waardoor de doorvoer van volgende ladingen vertraging oploopt. Astell kan de vereiste cyclusfrequentie beoordelen en een kamergrootte en verwerkingsconfiguratie aanbevelen.
Barrièreafdichtingen en integratie in de faciliteit
Voor een aan de wand gemonteerde doorgeefinstallatie kan een Specific Pathogen Free (SPF) bacteriologische afdichting worden gespecificeerd om de overgang tussen de autoclaaf en de omringende barrière af te dichten. De afdichting en de installatiedetails moeten voldoen aan de scheidingsvereisten van de faciliteit.
Bij inkapselingstoepassingen, waaronder inkapselingsniveau 3, kunnen afzuigfiltratie en het vasthouden of behandelen van afvalwater vereist zijn. Deze vereisten dienen te worden beoordeeld in samenhang met de lading, de overdrachtsrichting en het ontwerp van de faciliteit. Astell kan gespecialiseerde integraties bespreken, waaronder koppelingen met biologische veiligheidskasten van klasse III of handschoenkasten.
Monitoring en bediening aan beide zijden
Naast de tweede deur kan een tweede display worden aangebracht, zodat operators in beide ruimtes de voortgang van de cyclus kunnen volgen. Ook aan de tweede zijde kunnen bedieningselementen worden aangebracht, waarbij de toegestane functies en toegangsrechten worden vastgelegd als onderdeel van de gebruiksafspraak.
Verken de processen in meer detail
Vloeistofcycli correct uitvoeren
Waarom steriel niet altijd droog is
Waar de cyclustijd van de autoclaaf daadwerkelijk naartoe gaat
Bespreek uw doorvoervereisten
Geef ons de afmetingen en materialen van de lading door, de vereiste doorvoerrichting, de aard van de twee ruimtes, de verwachte doorvoercapaciteit en de ter plaatse beschikbare voorzieningen. Astell kan samen met u de kamer-, barrière-, cyclus- en laadopstellingen doornemen en vervolgens een specificatie en offerte voor de voorgestelde installatie opstellen.
Bel +44 (0)20 8309 2031 of vraag een offerte aan.
Model: AND250G to AND980G (250 tot 980 liter)Model: AVD250G to AVD980G (250 tot 980 liter)
Model: MND250G to MND980G (250 tot 980 liter)
Model: MVD250G to MVD980G (250 tot 980 liter)
Model: AND250D to AND980D (250 tot 980 liter)
Model: AVD250D to AVD980D (250 tot 980 liter)
Model: MND250D to MND980D (250 tot 980 liter)
Model: MVD250D to MVD980D (250 tot 980 liter)
Model: SND250G to SND3000G (250 tot 3000 liter)
Model: SVD250G to SVD3000G (250 tot 3000 liter)
Model: SND250D to SND3000D (250 tot 3000 liter)
Model: SVD250D to SVD3000D (250 tot 3000 liter)

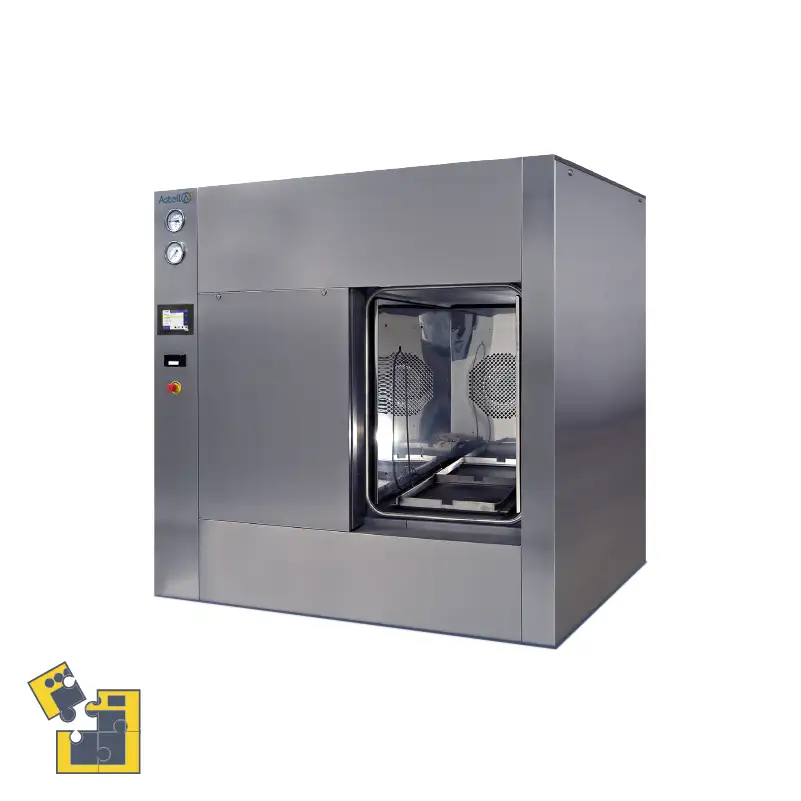

SQUARE MAX-autoclaaf (125–3.000 L)
De Astell SQUARE MAX-autoclaven bieden laboratoria en productiefaciliteiten een vierkante of rechthoekige kamer met een automatisch zijdelings schuivende deur. Deze opstelling maakt hogere kamers en lagere laadhoogtes mogelijk, waardoor het systeem geschikt is voor omvangrijke apparatuur, lading op trolleys en verwerking met hoge doorvoercapaciteit. Elke stoomsterilisator wordt op bestelling vervaardigd, met opties voor vacuümontluchting, droging en snellere vloeistofkoeling.
De capaciteiten van kamers met één deur variëren van 125 tot 3.000 liter, waarbij de afmetingen en laadopstellingen worden afgestemd op uw lading binnen de ontwerpregels van de serie. Er zijn modellen gebouwd met laadhoogtes van ongeveer 500 mm boven het vloerniveau; lagere laadhoogtes zijn mogelijk, afhankelijk van het ontwerp. Autoclaven met ontwerpen of kamervolumes die buiten de specificaties van de standaard Astell-series vallen, zijn verkrijgbaar via Custom Units. Kamers groter dan 3.000 liter zijn onderworpen aan een technische beoordeling en de benodigde ontheffingen of goedkeuringen.
Voor ladingen die geschikt zijn voor een verticale schuifdeur en een kamercapaciteit van 125–980 liter, kunt u de SQUARE-serie bekijken. Het SQUARE MAX-ontwerp kan tevens de basis vormen voor een autoclaaf met dubbele deuren of een doorgeefautoclaaf, met een minimale kamercapaciteit van 250 liter.
Kamers afgestemd op uw lading
De onderstaande voorbeelden illustreren op maat gemaakte kamerformaten uit eerdere projecten. Kamers die buiten de standaardafmetingen vallen, worden geclassificeerd als Custom Units; deze voorbeelden vormen geen standaard SQUARE MAX-afmetingenreeks.
Kamerafmetingen B × H × D (mm) | Geschat volume |
500 × 820 × 800 | 328 L |
700 × 1000 × 1000 | 700 L |
820 × 900 × 1300 | 959 L |
700 × 1250 × 1000 | 875 L |
700 × 1000 × 2000 | 1.400 L |
700 × 1250 × 1725 | 1.509 L |
De volumes zijn bij benadering berekend op basis van de weergegeven afmetingen. De beschikbare laadruimte is afhankelijk van de inrichting van de kamer en de wijze van belading.
De huidige PED-certificering van Astell geldt voor stoomautoclaven tot 3.000 liter. Grotere kamers zijn mogelijk als maatwerkprojecten, onder voorbehoud van een technische beoordeling en de benodigde vrijstellingen of goedkeuringen. Neem contact op met Astell om de haalbaarheid te bespreken.
Wat moet u verwerken?
SQUARE MAX kan worden uitgerust met een breed scala aan Astell-opties voor vloeistoffen, glaswerk, laboratoriumafval en veeleisendere ladingen. Vacuümontluchting helpt stoom om ladingen te bereiken waarin lucht is opgesloten. Voor verpakte en poreuze ladingen die moeten worden gedroogd, dient u vacuüm, een verwarmde mantel en een geschikte stoomtoevoer te specificeren.
Voor vloeistoffen en andere ladingen die langzaam afkoelen, kunnen geavanceerde koelopties de cyclustijd verkorten. De koelopstelling en eventuele luchtballast worden afgestemd op de lading, de containers en de vereiste doorvoercapaciteit.
Configuraties voor deuropzuiging en stoomtoevoer
Kies voor een machine met één deur of een doorgeefopstelling met dubbele deuren, waarbij het laden en lossen in afzonderlijke ruimtes plaatsvindt. Modellen met dubbele deuren hebben een minimale kamercapaciteit van 250 liter. De afmetingen van de kamer en de laadopstellingen worden per uitvoering overeengekomen; ontwerpen die buiten de standaardafmetingen vallen, worden aangeduid als ‘Custom Units’.
De productcode SQUARE MAX geeft de configuratie aan. De eerste letter, S, staat voor de automatische, zijdelings schuivende deur. De tweede letter is N voor geen vacuüm of V voor vacuüm. Bij modellen met één deur is de derde letter S. Het numerieke gedeelte geeft de kamercapaciteit in liters aan.
De laatste letter geeft de stoombron aan: G = ingebouwde stoomgenerator; D = directe stoomtoevoer vanuit een externe bron, zoals een afzonderlijke stoomgenerator.
Verken de processen in meer detail
Vloeistofcycli correct instellen
Waarom steriel niet altijd droog is
Waar de cyclustijd van de autoclaaf daadwerkelijk naartoe gaat
Bespreek uw behoeften
Geef ons het type lading, de maximale afmetingen en het gewicht door, evenals de te verwerken hoeveelheden en de door u gewenste doorvoercapaciteit. Vermeld ook de beschikbare ruimte, de toegangsroute en de voorzieningen op locatie, zodat Astell samen met u de kamer, het laadsysteem en de cyclusopties kan doornemen.
Bel +44 (0)20 8309 2031 of vraag een offerte aan.
Model: SNS125G to SNS3000G (125 – 3.000 liter)Model: SVS125G to SVS3000G (125 – 3.000 liter)
Model: SNS125D to SNS3000D (125 – 3.000 liter)
Model: SVS125D to SVS3000D (125 – 3.000 liter)

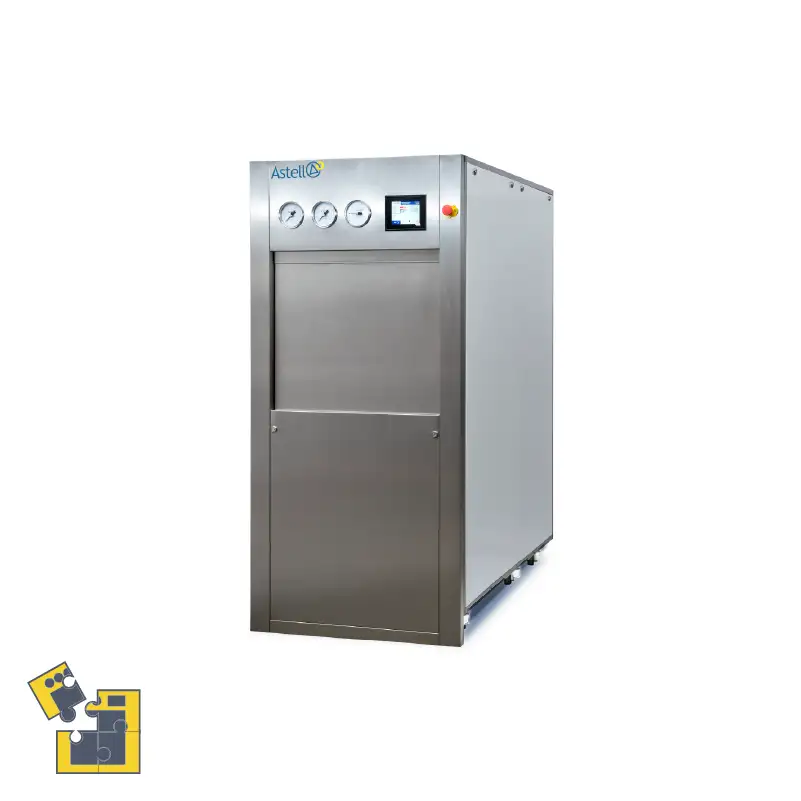

SQUARE-autoclaaf (125–980 L)
De Astell SQUARE-autoclaven bieden laboratoria en productiefaciliteiten een vierkante kamer voor de verwerking van vloeistoffen, glaswerk, instrumenten en laboratoriumafval. Dankzij de vorm van de kamer kan de laadruimte efficiënt worden benut voor flessen, bakken en andere voorwerpen met een regelmatige vorm. Elke stoomsterilisator wordt op bestelling vervaardigd, met opties voor vacuümontluchting, drogen en snellere vloeistofkoeling.
U kunt kiezen uit een reeks kamervolumes van 125 tot 980 liter. De standaardafmetingen van de kamer zijn 500 × 500 mm, 600 × 600 mm en 700 × 700 mm in breedte en hoogte, met dieptes van 500 tot 2.000 mm. De beschikbare combinaties zijn afhankelijk van de configuratie. Voor hogere kamers en lagere laadhoogtes kunt u eerst de SQUARE MAX-autoclaaf bekijken. Autoclaven met ontwerpen of kamermaten die buiten de specificaties van de standaard Astell-series vallen, zijn verkrijgbaar als maatwerkunits.
Dezelfde kamer kan tevens de basis vormen voor een autoclaaf met dubbele deuren of een doorgeefautoclaaf. Modellen met dubbele deuren hebben een minimale kamercapaciteit van 250 liter.
Wat heeft u nodig voor de verwerking van
Vloeistoffen in flessen en kweekmedia hebben tijd nodig om tot in het midden door te warmen. De op de lading afgestemde procestijdstelling start de sterilisatiepauze pas wanneer een representatief vat de vereiste temperatuur heeft bereikt. Gecontroleerde ontluchting beperkt het koken en het vloeistofverlies wanneer de druk daalt, terwijl de lading afkoelt tot een veilige uitlaadtemperatuur. Lees meer in „Vloeistofcycli correct uitvoeren“.
Afval in zakken en voorwerpen met een complexe vorm kunnen lucht insluiten. De cyclus, de opties voor luchtverwijdering en het laadpatroon moeten ervoor zorgen dat de stoom het te behandelen materiaal kan bereiken. Glaswerk en instrumenten hebben mogelijk rekken, laadapparatuur of een droogfase nodig voordat ze weer klaar zijn voor gebruik.
Verpakte instrumenten, textiel en andere poreuze ladingen vereisen een effectieve luchtverwijdering. Voor ladingen die de kamer ook droog moeten verlaten, dient u vacuüm, een verwarmde mantel en een geschikte stoomtoevoer vanuit een ingebouwde generator of een externe bron te specificeren.
Voor praktische richtlijnen voor het laden, zie het artikel „Inside the cycle: A practical guide to loading liquid and discard autoclave runs“.
Opties die de cyclus verkorten
Bij vloeibare ladingen is het afkoelen vaak het langste onderdeel van de cyclus. Afkoelopties zoals een koelmantel, ventilatoren en waterkoeling kunnen de wachttijd na sterilisatie verkorten. Luchtballast zorgt voor ondersteunende druk tijdens snelle afkoeling om overkoken te beperken en geschikte containers te beschermen. Astell kan een combinatie aanbevelen die is afgestemd op uw lading, doorvoercapaciteit en de voorzieningen op locatie.
Configuraties voor stoom- en vacuümdeuren
Kies een handbediende of automatisch verticaal bediende deur, met of zonder vacuüm, en een kamergrootte die past bij uw lading. De productcode geeft de configuratie aan: de eerste letter is A voor een automatische deur of M voor een handbediende deur; de tweede is V voor vacuüm of N voor geen vacuüm; en S duidt op een model met één deur. Het numerieke gedeelte geeft de kamercapaciteit in liters aan.
De laatste letter geeft de stoombron aan. Modellen met directe stoomvoorziening worden gevoed door een externe bron, zoals een afzonderlijke stoomgenerator, en eindigen op D. Modellen met een ingebouwde stoomgenerator eindigen op G.
Deze configuraties bestrijken het bereik van 125 tot 980 liter binnen de standaardafmetingen. Kamers die buiten deze afmetingen vallen, worden aangeduid als ‘Custom Units’. Zo staat AVS250D bijvoorbeeld voor een model met automatische deur, vacuüm, één deur, een kamer van 250 liter en een externe stoomtoevoer.
Verken de processen in meer detail
Vloeistofcycli correct instellen
Waarom steriel niet altijd droog is
Waar de cyclustijd van de autoclaaf daadwerkelijk naartoe gaat
Bespreek uw behoeften
Laat ons weten wat u moet steriliseren, de afmetingen en hoeveelheden van de lading, en het aantal cycli dat u moet uitvoeren. Informatie over de beschikbare ruimte, de toegangsroute, water, afvoer, elektriciteit en eventuele externe stoomtoevoer helpt Astell bij het aanbevelen van de juiste kamer en opties voor uw faciliteit.
Bel +44 (0)20 8309 2031 of vraag een offerte aan.
Model: ANS125G to ANS980G (125 tot 980 liter)
Model: AVS125G to AVS980G (125 tot 980 liter)
Model: MNS125G to MNS980G (125 tot 980 liter)
Model: MVS125G to MVS980G (125 tot 980 liter)
Model: ANS125D to ANS980D (125 tot 980 liter)
Model: AVS125D to AVS980D (125 tot 980 liter)
Model: MNS125D to MNS980D (125 tot 980 liter)
Model: MVS125D to MVS980D (125 tot 980 liter)

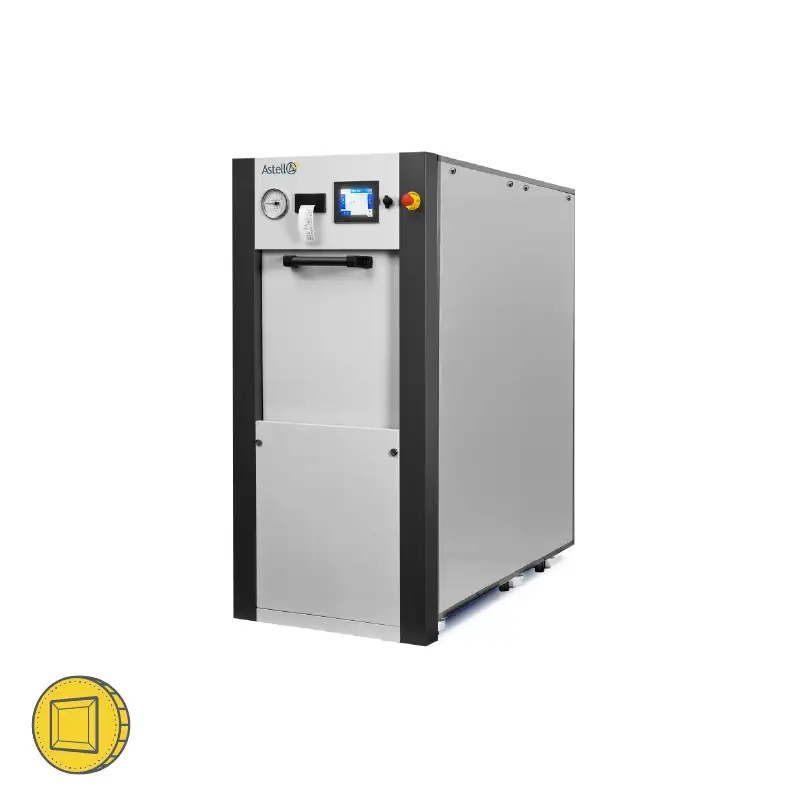

SQUARE ECO-autoclaaf (125–360 L)
De SQUARE ECO-serie van Astell is ontworpen met het oog op prijs en zuinigheid – de ECO-serie biedt alle functionaliteit van Astells standaard ronde serie autoclaven, maar met een grotere bruikbare capaciteit dankzij het vierkante kamerontwerp.
De ECO-serie is ontworpen met het oog op waterbesparing, met standaard ingebouwde opties voor automatisch vullen en automatisch aftappen, en een laag stroomverbruik door het gebruik van 16 kW-verwarmingselementen in de kamer voor de gehele serie.
De SQUARE ECO-serie is een autoclaaf met vierkante kamer die geschikt is voor onderzoekstoepassingen. Deze apparaten kunnen vrijwel al het autoclaveerbare materiaal dat in het laboratorium wordt gebruikt steriliseren – van instrumenten en glaswerk tot afval en vloeistoffen. Ze zijn niet geschikt voor het drogen van textiel en zijn voorzien van een handbediende deur, waardoor dit onze eenvoudigste autoclaven met vierkante kamer zijn. Met een inhoud variërend van 125 tot 360 liter biedt de SQUARE ECO het gebruiksgemak van een autoclaaf met vierkante kamer tegen een fractie van de prijs.
Neem contact met ons op via +44 (0)20 8309 2031 voor meer informatie of vraag een offerte aan door hier te klikken. Organisaties buiten het Verenigd Koninkrijk kunnen contact opnemen met hun nationale dealer, die te vinden is op onze pagina ‘Een dealer zoeken’.
Model: MNS125E (125 liter)Model: MNS216E (216 liter)
Model: MNS250E (250 liter)
Model: MNS360E (360 liter)
