Kvadrātveida spiedtvertņu izmēri un opcijas
„Astell Scientific“ piedāvā plašu standarta kvadrātveida autoklāvu kameru izmēru klāstu, katra no kurām ir projektēta un izgatavota ar precizitāti un rūpību. Ražošanas laikā un pēc tās visi spiedtvertnes tiek pakāpeniski pārbaudītas, hidrauliski testētas un marķētas ar paziņotās iestādes zīmogu. „Astell“ spiedtvertnes tiek ražotas saskaņā ar PED un ASME U standartiem un ir saņēmušas daudzus apstiprinājumus daudzās citās valstīs.
Standarta kvadrātveida spiedtvertņu izmēri:
- 500 x 500 mm
- 600 x 600 mm
- 700 x 700 mm
- ar dziļumu no 500 mm līdz 2000
mm
Astell spēj ražot spiedtvertnes atbilstoši klientu prasībām – tas ir liels priekšrocības salīdzinājumā ar daudziem citiem autoklāvu ražotājiem. Sazinieties ar mums, lai uzzinātu vairāk.
Autoklāvu spiedtvertnes pieejamas ar pulētu, elektropulētu vai smilšu strūklas apstrādātu kameras virsmu, un katra no tām ir projektēta tā, lai nodrošinātu, ka kameras pamatne nodrošina brīvu ceļu kondensāta novadīšanai. Visas detaļas, kas nonāk saskarē ar tvaiku, ir izgatavotas no 316 nerūsējošā tērauda (pēc pieprasījuma var izmantot arī citus materiālus), un standarta izpildījumā visi savienojumi ir skrūvējami, taču, ja klients to vēlas, var izgatavot spiedtvertnes ar metinātiem „Tri-clover“ savienotājelementiem, kas piemēroti sanitārajām armatūrām. Visbeidzot, visas „Astell“ spiedtvertnes ir aprīkotas ar izvirzījumiem, lai varētu piestiprināt sliedes iekraušanas iekārtām un/vai standarta pamatplauktu.
Gadījumos, kad nepieciešama apvalkota kamera, piemēram, lai nodrošinātu labāku žāvēšanu (t. i., sterilizējot iesaiņotus instrumentus vai audumus), Astell spiedtvertnes ir pilnībā apvalkotas (nevis sadalītas sekcijās, kā dažu ražotāju gadījumā), nodrošinot optimālu siltuma sadali un maksimālo virsmas laukumu ātrai un efektīvai dzesēšanai. Apvalkotās spiedtvertnes ir projektētas tā, lai nodrošinātu pilnīgu notecēšanu pēc dzesēšanas cikla, samazinot ūdens triecienu.

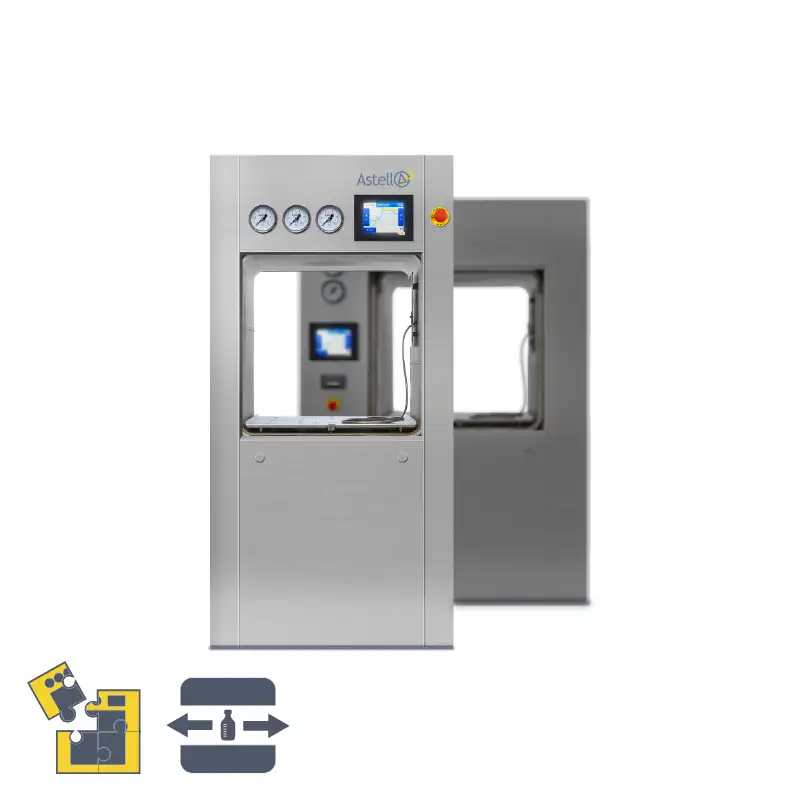

Divdurvju SQUARE autoklavs (250–3000 l)
Astell divdurvju SQUARE autoklāvi nodrošina laboratorijām un ražotnēm kameru kravu apstrādei un pārvietošanai starp atsevišķām zonām. Durvis abos galos ļauj iekraust vienā pusē un izkraust otrā, nodrošinot kontrolētu pārvietošanu tīrās telpās vai izolācijas zonās. Katrs tvaika sterilizators tiek izgatavots pēc pasūtījuma, ar iespējām veikt vakuuma gaisa izsūknēšanu, žāvēšanu un ātrāku šķidruma dzesēšanu.
Izvēlieties kameru tilpumu no 250 līdz 3000 litriem, pielāgojot kameras izmērus, iekraušanas konfigurāciju un pārvietošanas vadības sistēmas atbilstoši kravas apjomam un iekārtas specifikācijām. Pieejamās kombinācijas ir atkarīgas no konfigurācijas. Autoklāvi ar konstrukcijām vai kameru izmēriem, kas neatbilst standarta Astell sēriju specifikācijām, ir pieejami kā pasūtījuma vienības. Kameras, kuru tilpums pārsniedz 3000 litrus, ir pieejamas pēc inženiertehniskās pārbaudes.
Divdurvju modeļi parasti balstās uz SQUARE vai SQUARE MAX sērijām. SQUARE izmanto vertikāli bīdāmas durvis; augstākām kamerām vai zemākam iekraušanas augstumam izvērtējiet sāniski bīdāmo SQUARE MAX modeli.
Projektējiet, ņemot vērā pārvietošanas procesu
Sāciet ar priekšmetiem, kuriem jāpārvietojas starp abām zonām. To izmēri, materiāli un iekraušanas izkārtojums nosaka kameras un cikla prasības. Ņemiet vērā grozus, paplātes vai iekraušanas ratiņus, kā arī pašus priekšmetus. Jebkurš priekšmets, kas ir pārāk liels, lai ietilptu izmantojamajā atvērumā vai kamerā, nevar tikt pārvietots pa šo maršrutu.
Specifikācijā ir jāvienojas par durvju bloķēšanu (kas nosaka, vai abas durvis var atvērties vienlaikus vai nē), cikla atkarīgu atbloķēšanu (vai, kad un kuras durvis atbloķējas atkarībā no izvēlētā konkrētā cikla un tā rezultāta) un nepieciešamo pārvietošanas virzienu. Kontrolēts pārvietošanas process ir atkarīgs no pilnīgas instalācijas un tās ekspluatācijas procedūrām, kā arī no autoklāva sterilizācijas cikla. Lasiet vairāk rakstā „Faktori, kas jāņem vērā, iegādājoties caurlaides autoklāvu”.
Apstrādes iespējas jāpielāgo kravai. Šķidrumiem nepieciešama kontrolēta sildīšana un dzesēšana, savukārt maisiņos ievietotajiem atkritumiem, iesaiņotajiem priekšmetiem un sarežģītām iekārtām var būt nepieciešama efektīva gaisa izsūknēšana. Ja kravām no kameras jāiznāk sausām, jānorāda vakuums, sildāms apvalks un piemērota tvaika padeve.
Apstrādes caurlaidspēja ir svarīga, jo autoklavs var kļūt par šauru vietu pārvietošanas darba plūsmā. Šķidru kravu atdzesēšanai bez piemērotām dzesēšanas iespējām var būt nepieciešams ilgs laiks, tādējādi aizkavējot nākamo kravu pārvietošanu. Astell var novērtēt nepieciešamo ciklu biežumu un ieteikt kameras izmēru un apstrādes konfigurāciju.
Barjeras blīvējumi un integrācija iekārtā
Sienā iebūvētai caurlaides instalācijai var norādīt Specific Pathogen Free (SPF) bakterioloģisko blīvējumu, lai noslēgtu saskarnes vietu starp autoklāvu un apkārtējo barjeru. Blīvējumam un uzstādīšanas detaļām jāatbilst iekārtas nošķiršanas prasībām.
Ierobežošanas lietojumiem, tostarp CL3, var būt nepieciešama izplūdes gaisa filtrēšana un notekūdeņu aizturēšana vai attīrīšana. Šīs prasības jāizvērtē kopā ar kravu, pārvietošanas virzienu un iekārtas konstrukciju. Astell var apspriest specializētas integrācijas, tostarp saskarnes ar CAT III bioloģiskās drošības skapjiem vai cimdkastēm.
Uzraudzība un vadība abās pusēs
Blakus otrajām durvīm var uzstādīt papildu displeju, lai operatori abās zonās varētu uzraudzīt cikla gaitu. Vadības elementi var tikt nodrošināti arī otrajā pusē, ar atļautajām funkcijām un piekļuvi, par ko vienojas kā daļu no ekspluatācijas vienošanās.
Iepazīstieties ar procesiem sīkāk
Šķidrumu ciklu pareiza organizēšana
Kāpēc sterils ne vienmēr nozīmē sauss
Kur patiesībā aiziet autoklāva cikla laiks
Apspriediet savas caurlaides prasības
Paziņojiet mums kravas izmērus un materiālus, nepieciešamo pārvietošanas virzienu, abu zonu raksturu, paredzamo caurlaidspēju un uz vietas pieejamos pakalpojumus. Astell var kopā ar jums izstrādāt kameras, barjeras, cikla un iekraušanas shēmas, pēc tam sniedzot specifikāciju un piedāvājumu par ierosināto instalāciju.
Zvaniet uz +44 (0)20 8309 2031 vai pieprasiet piedāvājumu.
Modelis: AND250G to AND980G (250 līdz 980 litri)Modelis: AVD250G to AVD980G (250 līdz 980 litri)
Modelis: MND250G to MND980G (250 līdz 980 litri)
Modelis: MVD250G to MVD980G (250 līdz 980 litri)
Modelis: AND250D to AND980D (250 līdz 980 litri)
Modelis: AVD250D to AVD980D (250 līdz 980 litri)
Modelis: MND250D to MND980D (250 līdz 980 litri)
Modelis: MVD250D to MVD980D (250 līdz 980 litri)
Modelis: SND250G to SND3000G (250 līdz 3000 litri)
Modelis: SVD250G to SVD3000G (250 līdz 3000 litri)
Modelis: SND250D to SND3000D (250 līdz 3000 litri)
Modelis: SVD250D to SVD3000D (250 līdz 3000 litri)

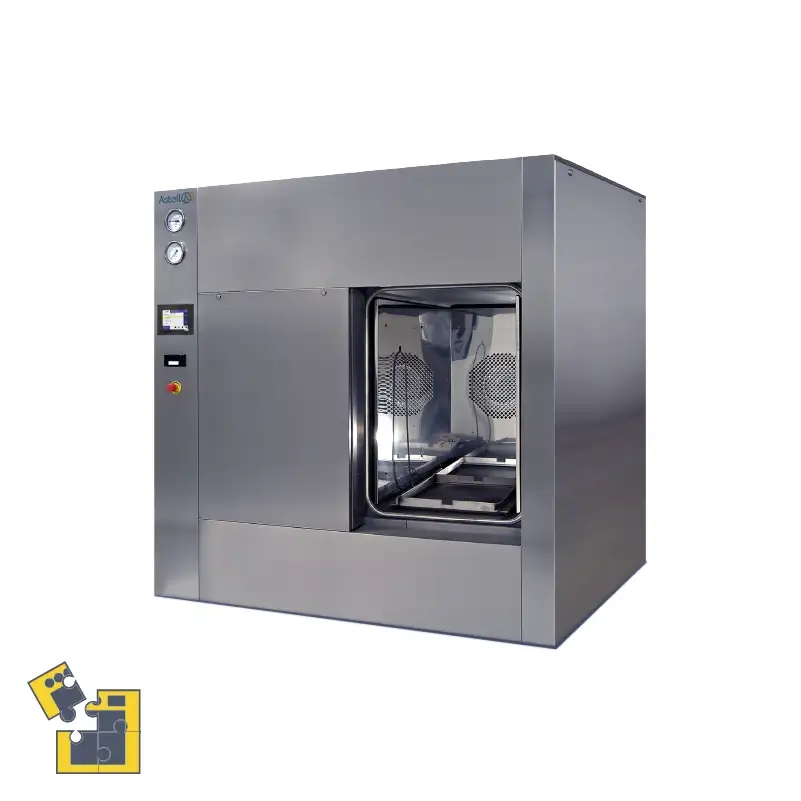

Autoklavs „SQUARE MAX“ (125–3000 l)
„Astell SQUARE MAX“ autoklāvi nodrošina laboratorijām un ražotnēm kvadrātveida vai taisnstūra formas kameru ar automātiskām sāniem bīdāmām durvīm. Šāds risinājums ļauj izveidot augstākas kameras un samazināt iekraušanas augstumu, tādējādi padarot tos piemērotus lielgabarīta iekārtām, ratiņu kravām un liela apjoma apstrādei. Katrs tvaika sterilizators tiek izgatavots pēc pasūtījuma, piedāvājot tādas papildu funkcijas kā vakuuma gaisa izsūknēšana, žāvēšana un ātrāka šķidruma dzesēšana.
Vienu durvju kameru tilpums ir no 125 līdz 3000 litriem, un to izmēri un iekraušanas konfigurācijas tiek izvēlētas atbilstoši jūsu kravai, ievērojot šīs sērijas projektēšanas noteikumus. Modeļi ir izgatavoti ar iekraušanas augstumu apmēram 500 mm virs grīdas līmeņa; atkarībā no konstrukcijas var būt iespējams arī zemāks iekraušanas augstums. Autoklāvi ar konstrukcijām vai kameru izmēriem, kas neatbilst standarta Astell sēriju specifikācijām, ir pieejami kā pasūtījuma izstrādājumi. Kamerām, kuru tilpums pārsniedz 3 000 litrus, ir nepieciešama inženiertehniskā pārbaude un attiecīgie atbrīvojumi vai apstiprinājumi.
Ja jūsu kravas ir piemērotas vertikāli bīdāmām durvīm un kameras tilpumam 125–980 litri, izpētiet SQUARE sēriju. SQUARE MAX konstrukcija var kalpot arī par pamatu divdurvju vai caurlaidīgam autoklāvam ar minimālo kameras tilpumu 250 litri.
Kameras, kas pielāgotas jūsu kravas izmēriem
Zemāk minētie piemēri ilustrē pēc pasūtījuma izgatavotu kameru izmērus no iepriekšējiem projektiem. Kameras, kas neatbilst standarta izmēru noteikumiem, tiek klasificētas kā pasūtījuma vienības; šie piemēri nenosaka standarta „SQUARE MAX” izmēru diapazonu.
Kameras izmēri P × A × D (mm) | Aptuvenais tilpums |
500 × 820 × 800 | 328 L |
700 × 1000 × 1000 | 700 L |
820 × 900 × 1300 | 959 L |
700 × 1250 × 1000 | 875 L |
700 × 1000 × 2000 | 1 400 L |
700 × 1250 × 1725 | 1 509 L |
Tilpumi ir aptuveni aprēķināti, pamatojoties uz norādītajiem izmēriem. Pieejamā iekraušanas telpa ir atkarīga no kameras aprīkojuma un iekraušanas izkārtojuma.
Astell pašreizējais PED sertifikāts attiecas uz tvaika autoklāviem ar tilpumu līdz 3 000 litriem. Lielākas kameras var būt iespējamas kā pasūtījuma projekti, ja tiek veikta inženiertehniskā pārbaude un saņemti nepieciešamie atbrīvojumi vai apstiprinājumi. Sazinieties ar Astell, lai apspriestu iespējamību.
Kas jums nepieciešams apstrādei
SQUARE MAX var aprīkot ar plašu Astell opciju klāstu šķidrumiem, stikla traukiem, laboratorijas atkritumiem un sarežģītākām kravām. Vakuuma gaisa izsūknēšana palīdz tvaikam sasniegt kravas, kurās ir ieslodzīts gaiss. Ietītām un porainām kravām, kurām nepieciešama žāvēšana, norādiet vakuumu, sildāmu apvalku un piemērotu tvaika padevi.
Šķidrumiem un citām kravām, kas atdziest lēni, uzlabotas dzesēšanas opcijas var samazināt cikla laiku. Dzesēšanas sistēma un jebkāds gaisa balasts tiek izvēlēts atbilstoši kravai, konteineriem un nepieciešamajai caurlaidspējai.
Durvju vakuuma un tvaika konfigurācijas
Izvēlieties viendurvju iekārtu vai divdurvju caurlaides konfigurāciju, kurā iekraušana un izkraušana notiek atsevišķās zonās. Divdurvju modeļiem kameras tilpums ir vismaz 250 litri. Kameras izmēri un iekraušanas konfigurācijas tiek saskaņotas katram izgatavojumam atsevišķi, savukārt konstrukcijas, kas neatbilst standarta izmēru noteikumiem, tiek norādītas kā pasūtījuma vienības.
SQUARE MAX produkta kods norāda uz tā konfigurāciju. Pirmais burts S apzīmē automātiskas sāniski bīdāmas durvis. Otrais burts ir N (bez vakuuma) vai V (ar vakuumu). Viendurvju modeļiem trešais burts ir S. Ciparu daļa norāda kameras tilpumu litros.
Pēdējais burts norāda tvaika avotu: G = iebūvēts tvaika ģenerators; D = tiešs tvaika padeve no ārēja avota, piemēram, atsevišķa tvaika ģeneratora.
Iepazīstieties ar procesiem sīkāk
Pareizi izveidojiet šķidruma ciklus
Kāpēc sterils ne vienmēr nozīmē sauss
Kur patiesībā aiziet autoklāva cikla laiks
Apspriediet savas prasības
Norādiet kravas veidu, maksimālos izmērus un svaru, apstrādājamo daudzumu un nepieciešamo caurlaidspēju. Norādiet pieejamo telpu, piekļuves ceļu un objektā pieejamos pakalpojumus, lai Astell kopā ar jums varētu izskatīt kameras, iekraušanas sistēmas un cikla iespējas.
Zvaniet uz +44 (0)20 8309 2031 vai pieprasiet piedāvājumu.
Modelis: SNS125G to SNS3000G (125–3000 litri)Modelis: SVS125G to SVS3000G (125–3000 litri)
Modelis: SNS125D to SNS3000D (125–3000 litri)
Modelis: SVS125D to SVS3000D (125–3000 litri)

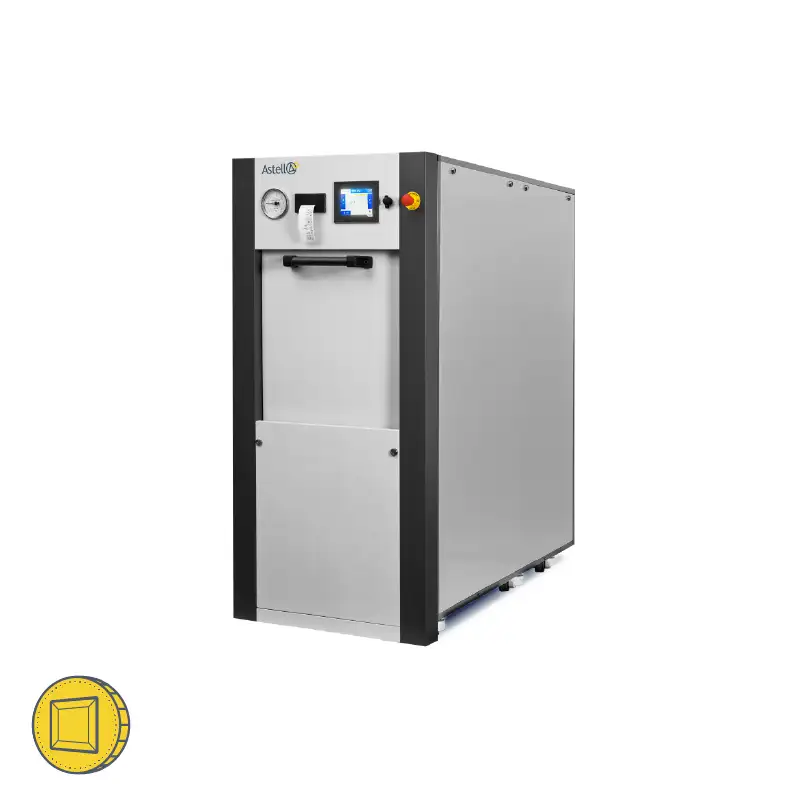

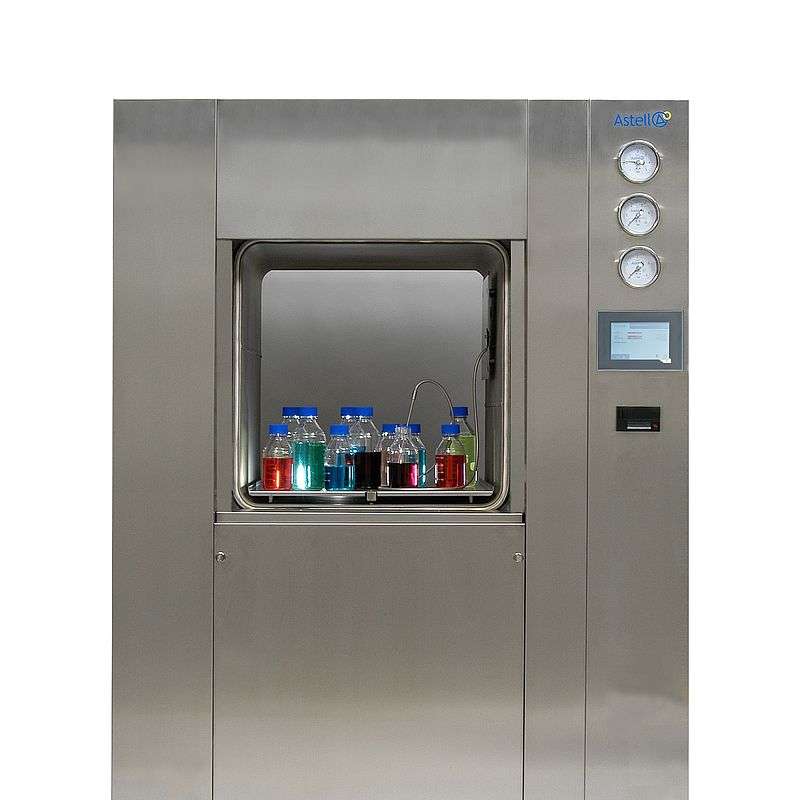

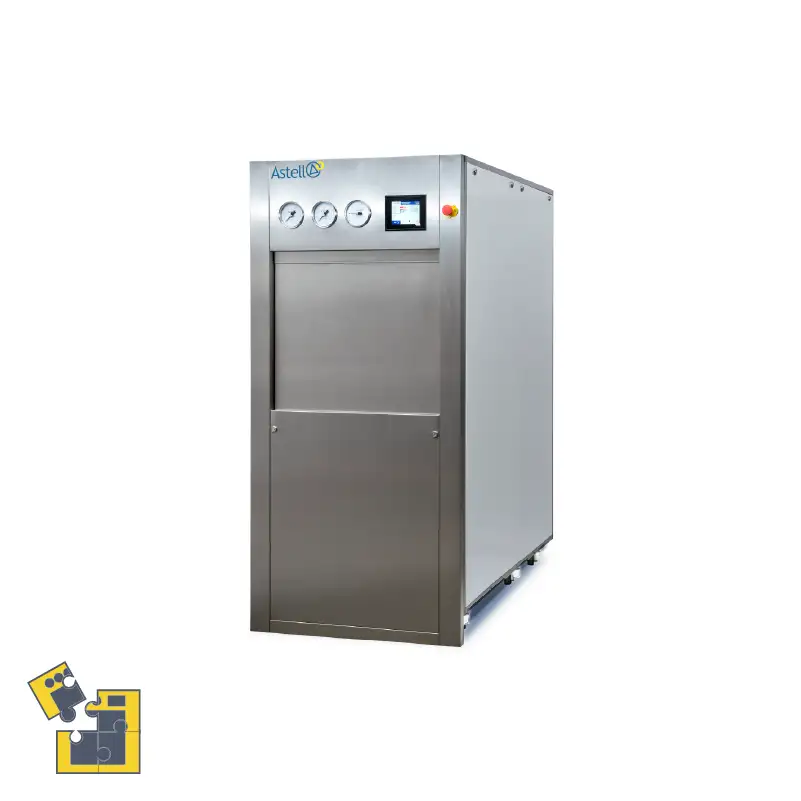

SQUARE autoklāvs (125–980 L)
„Astell SQUARE“ autoklāvi nodrošina laboratorijām un ražotnēm kvadrātveida kameru šķidrumu, stikla trauku, instrumentu un laboratorijas atkritumu apstrādei. Kameras forma ļauj efektīvi izmantot iekraušanas telpu pudelēm, paplātēm un citiem priekšmetiem ar regulāru formu. Katrs tvaika sterilizators tiek izgatavots pēc pasūtījuma, piedāvājot tādas opcijas kā vakuuma gaisa izsūknēšana, žāvēšana un ātrāka šķidruma dzesēšana.
Izvēlieties no kameru izmēru klāsta no 125 līdz 980 litriem. Standarta kameru šķērsgriezumi ir 500 × 500 mm, 600 × 600 mm un 700 × 700 mm platumā un augstumā, ar dziļumu no 500 līdz 2000 mm. Pieejamās kombinācijas ir atkarīgas no konfigurācijas. Ja nepieciešamas augstākas kameras un zemāks iekraušanas augstums, vispirms izpētiet SQUARE MAX autoklāvu. Autoklāvi ar konstrukcijām vai kameru izmēriem, kas neatbilst standarta Astell sēriju specifikācijām, ir pieejami kā pasūtījuma vienības.
Tā pati kamera var kalpot arī par pamatu divdurvju vai caurlaides autoklāvam. Divdurvju modeļu kameras tilpums ir vismaz 250 litri.
Kas jāapstrādā
Pudelēs iepildītiem šķidrumiem un barotnēm ir nepieciešams laiks, lai tie izkarsētu līdz pašai vidum. Iekraujamās kravas apjoma noteikta procesa laika vadība sāk sterilizācijas uzturēšanas posmu tikai tad, kad reprezentatīvs trauks sasniedz nepieciešamo temperatūru. Kontrolēta izplūde ierobežo vārīšanos un šķidruma zudumu, kad spiediens krītas, kamēr krava atdziest līdz drošai izkraušanas temperatūrai. Lasiet vairāk sadaļā „Pareizu šķidrumu ciklu nodrošināšana”.
Maisos ievietotie atkritumi un priekšmeti ar sarežģītu ģeometriju var ieslodzīt gaisu. Ciklam, gaisa izvadīšanas opcijām un iekraušanas shēmai jānodrošina, lai tvaiks sasniegtu apstrādājamo materiālu. Stikla traukiem un instrumentiem var būt nepieciešamas plaukti, iekraušanas iekārtas vai žāvēšanas posms, pirms tie ir gatavi atkārtotai lietošanai.
Ietītiem instrumentiem, tekstilizstrādājumiem un citām porainām kravām nepieciešama efektīva gaisa izvadīšana. Kravām, kurām no kameras jāiznāk sausām, jānorāda vakuums, sildāms apvalks un piemērota tvaika padeve no iebūvēta ģeneratora vai ārēja avota.
Lai iegūtu praktiskus norādījumus par iekraušanu, izlasiet rakstu „Cikla iekšpusē: praktisks ceļvedis par šķidrumu un atkritumu autoklāva ciklu iekraušanu”.
Cikla saīsināšanas iespējas
Šķidru kravu gadījumā dzesēšana bieži vien ir garākā cikla daļa. Dzesēšanas opcijas, piemēram, dzesēšanas apvalks, ventilatori un ūdens dzesēšana, var samazināt gaidīšanas laiku pēc sterilizācijas. Gaisa balasts nodrošina atbalsta spiedienu straujas dzesēšanas laikā, lai palīdzētu ierobežot pārvārīšanos un aizsargātu piemērotus konteinerus. Astell var ieteikt kombināciju, kas atbilst jūsu kravai, caurlaidspējai un objekta pakalpojumiem.
Durvju tvaika un vakuuma konfigurācijas
Izvēlieties manuālas vai automātiskas vertikāli darbināmas durvis ar vai bez vakuuma, kā arī kameras izmēru, kas atbilst jūsu kravai. Konfigurāciju norāda produkta kods: pirmais burts ir A — automātiskām durvīm vai M — manuālām durvīm; otrais burts ir V — vakuumam vai N — bez vakuuma; un S norāda uz vienu durvju modeli. Ciparu daļa norāda kameras tilpumu litros.
Pēdējais burts norāda tvaika avotu. Tiešās tvaika padeves modeļi saņem tvaiku no ārēja avota, piemēram, atsevišķa tvaika ģeneratora, un to nosaukumi beidzas ar burtu D. Modeļiem ar iebūvētu tvaika ģeneratoru nosaukumi beidzas ar burtu G.
Šīs konfigurācijas aptver diapazonu no 125 līdz 980 L saskaņā ar standarta izmēru noteikumiem. Kameras, kas neatbilst šiem noteikumiem, tiek norādītas kā pasūtījuma vienības. Piemēram, AVS250D apzīmē modeli ar automātiskajām durvīm, vakuumu, vienu durvju kameru ar tilpumu 250 L un ārēju tvaika padevi.
Iepazīstieties ar procesiem sīkāk
Pareizi izveidojiet šķidruma ciklus
Kāpēc sterils ne vienmēr nozīmē sauss
Kur faktiski aiziet autoklāva cikla laiks
Apspriediet savas vajadzības
Pastāstiet mums, ko jums ir nepieciešams sterilizēt, norādiet kravas izmērus un daudzumu, kā arī ciklu skaitu, kas jums ir nepieciešams. Informācija par pieejamo telpu, piekļuves ceļu, ūdens un kanalizācijas pieslēgumiem, elektrību un jebkādu ārējo tvaika padevi palīdzēs Astell ieteikt jūsu iekārtai piemērotu kameru un papildus iespējas.
Zvaniet uz +44 (0)20 8309 2031 vai pieprasiet piedāvājumu.
Modelis: ANS125G to ANS980G (no 125 līdz 980 litriem)
Modelis: AVS125G to AVS980G (no 125 līdz 980 litriem)
Modelis: MNS125G to MNS980G (no 125 līdz 980 litriem)
Modelis: MVS125G to MVS980G (no 125 līdz 980 litriem)
Modelis: ANS125D to ANS980D (no 125 līdz 980 litriem)
Modelis: AVS125D to AVS980D (no 125 līdz 980 litriem)
Modelis: MNS125D to MNS980D (no 125 līdz 980 litriem)
Modelis: MVS125D to MVS980D (no 125 līdz 980 litriem)
Autoklavs „SQUARE ECO“ (125–360 l)
Astell SQUARE ECO sērija ir izstrādāta, ņemot vērā cenu un ekonomiskumu — ECO sērija piedāvā visas Astell standarta apaļo autoklāvu funkcionalitāti, taču ar palielinātu lietderīgo tilpumu, pateicoties kvadrātveida kameras konstrukcijai.
Sērija ir izstrādāta, lai taupītu ūdeni, un standarta aprīkojumā ietilpst Autofill un Autodrain funkcijas, kā arī tā patērē maz enerģijas, jo visās sērijas kamerās tiek izmantoti 16 kW sildītāji.
SQUARE ECO sērija ir ideāls pētniecības klases autoklavs ar kvadrātveida kameru. Šīs ierīces spēj sterilizēt gandrīz visus laboratorijā izmantojamus autoklavējamos materiālus – sākot no instrumentiem un stikla traukiem līdz atkritumiem un šķidrumiem. Tās nevar žāvēt audumus un ir aprīkotas ar manuāli atveramām durvīm, kas padara tās par mūsu vienkāršākajiem autoklāviem ar kvadrātveida kameru. Ar tilpumu no 125 līdz 360 litriem SQUARE ECO nodrošina kvadrātveida kameras autoklāva lietošanas ērtības par daļu no cenas.
Sazinieties ar mums pa tālruni +44 (0)20 8309 2031, lai iegūtu vairāk informācijas, vai pieprasiet cenu piedāvājumu, noklikšķinot šeit. Organizācijām ārpus Apvienotās Karalistes lūdzu sazinieties ar savu valsts izplatītāju, kuru varat atrast mūsu lapā „Atrast izplatītāju”.
Modelis: MNS125E (125 litri)Modelis: MNS216E (216 litri)
Modelis: MNS250E (250 litri)
Modelis: MNS360E (360 litri)
