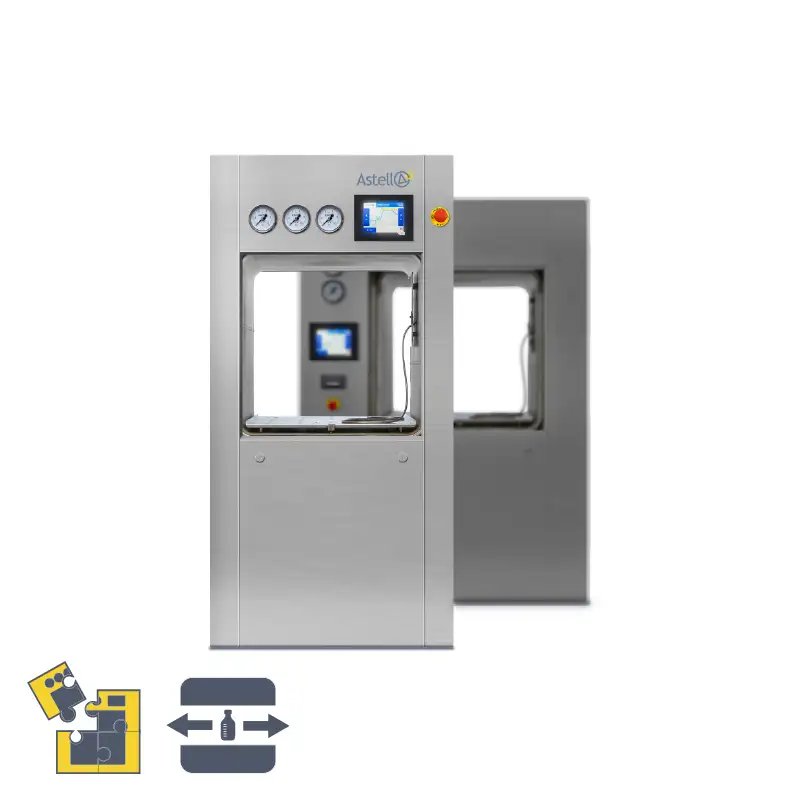

Dettagli

Le autoclavi SQUARE a doppia porta di Astell offrono ai laboratori e agli impianti di produzione una camera per il trattamento dei carichi e il loro trasferimento tra aree separate. Una porta su ciascuna estremità consente il carico da un lato e lo scarico dall’altro, favorendo un trasferimento controllato in applicazioni in camera bianca o di contenimento. Ogni sterilizzatore a vapore è realizzato su ordinazione, con opzioni per la rimozione dell’aria sotto vuoto, l’asciugatura e un raffreddamento più rapido dei liquidi.

È possibile scegliere capacità di camera da 250 a 3.000 litri, con dimensioni della camera, configurazioni di carico e comandi di trasferimento definiti in base al carico e alla struttura. Le combinazioni disponibili dipendono dalla configurazione. Le autoclavi con design o dimensioni della camera al di fuori delle specifiche delle gamme standard Astell sono fornite come unità personalizzate. Le camere di capacità superiore a 3.000 litri sono disponibili previa valutazione tecnica.

I modelli a doppia porta si basano in genere sulle gamme SQUARE o SQUARE MAX. Il modello SQUARE utilizza porte a scorrimento verticale; per camere più alte o altezze di carico inferiori, si consiglia di valutare il modello SQUARE MAX con porte a scorrimento laterale.

Progettare in funzione del processo di trasferimento

Si inizi con gli articoli che devono passare da un’area all’altra. Le loro dimensioni, i materiali e la disposizione di carico determinano i requisiti della camera e del ciclo. Si tenga conto dei cestelli, dei vassoi o dei carrelli di carico, oltre che degli articoli stessi. Qualsiasi oggetto troppo grande per l’apertura utile o per la camera non può transitare lungo questo percorso.

L’interblocco delle porte (che controlla se entrambe le porte possano aprirsi contemporaneamente o meno), lo sblocco dipendente dal ciclo (se, quando e quale porta si sblocca in base al ciclo specifico selezionato e al suo esito) e la direzione di trasferimento richiesta devono essere concordati nell’ambito delle specifiche tecniche. Un processo di trasferimento controllato dipende dall’installazione completa e dalle relative procedure operative, nonché dal ciclo di sterilizzazione dell’autoclave. Per ulteriori informazioni, consultate la sezione «Caratteristiche da considerare al momento dell’acquisto di un’autoclave a passaggio».

Le opzioni di trattamento devono inoltre essere adeguate al carico. I liquidi richiedono un riscaldamento e un raffreddamento controllati, mentre i rifiuti in sacchi, gli articoli avvolti e le apparecchiature complesse potrebbero necessitare di un’efficace rimozione dell’aria. Laddove i carichi debbano uscire dalla camera asciutti, si raccomanda di specificare il vuoto, una camicia riscaldata e un’adeguata alimentazione di vapore.

La produttività è un fattore critico, poiché l’autoclave può diventare un collo di bottiglia nel flusso di lavoro di trasferimento. I carichi liquidi possono richiedere molto tempo per raffreddarsi in assenza di adeguate opzioni di raffreddamento, ritardando il trasferimento dei carichi successivi. Astell è in grado di valutare la frequenza di ciclo richiesta e di consigliare le dimensioni della camera e la configurazione di trattamento.

Guarnizioni di tenuta e integrazione nella struttura

Per un’installazione a passaggio con montaggio a parete, è possibile specificare una guarnizione batteriologica Specific Pathogen Free (SPF) per sigillare l’interfaccia tra l’autoclave e la barriera circostante. La guarnizione e i dettagli di installazione devono soddisfare i requisiti di separazione della struttura.

Le applicazioni di contenimento, compreso il Livello di Contenimento 3, possono richiedere la filtrazione dei gas di scarico e la ritenzione o il trattamento degli effluenti. Tali requisiti devono essere valutati tenendo conto del carico, della direzione di trasferimento e della progettazione della struttura. Astell è in grado di discutere integrazioni specialistiche, comprese le interfacce con cabine di sicurezza biologica di Classe III o glovebox.

Monitoraggio e comandi su entrambi i lati

È possibile installare un display secondario accanto alla seconda porta, in modo che gli operatori in entrambe le aree possano monitorare l’avanzamento del ciclo. È inoltre possibile prevedere comandi sul secondo lato, con funzioni e accessi consentiti concordati nell’ambito delle modalità operative.

Approfondite i processi in modo più dettagliato

Ottimizzare i cicli dei liquidi

L’altra metà del lavoro

Perché “sterile” non significa sempre “asciutto”

Dove va effettivamente a finire il tempo di ciclo dell’autoclave

Discuta con noi le Sue esigenze relative al passaggio

Comunicateci le dimensioni e i materiali del carico, la direzione di trasferimento richiesta, la natura delle due aree, la produttività prevista e i servizi disponibili in loco. Astell potrà esaminare insieme a voi la configurazione della camera, della barriera, del ciclo e delle modalità di carico, per poi fornirvi un capitolato e un preventivo per l’installazione proposta.

Chiamate il numero +44 (0)20 8309 2031 o richiedete un preventivo.

Modello: AND250G to AND980G (da 250 a 980 litri)
Modello: AVD250G to AVD980G (da 250 a 980 litri)
Modello: MND250G to MND980G (da 250 a 980 litri)
Modello: MVD250G to MVD980G (da 250 a 980 litri)
Modello: AND250D to AND980D (da 250 a 980 litri)
Modello: AVD250D to AVD980D (da 250 a 980 litri)
Modello: MND250D to MND980D (da 250 a 980 litri)
Modello: MVD250D to MVD980D (da 250 a 980 litri)
Modello: SND250G to SND3000G (da 250 a 3000 litri)
Modello: SVD250G to SVD3000G (da 250 a 3000 litri)
Modello: SND250D to SND3000D (da 250 a 3000 litri)
Modello: SVD250D to SVD3000D (da 250 a 3.000 litri)

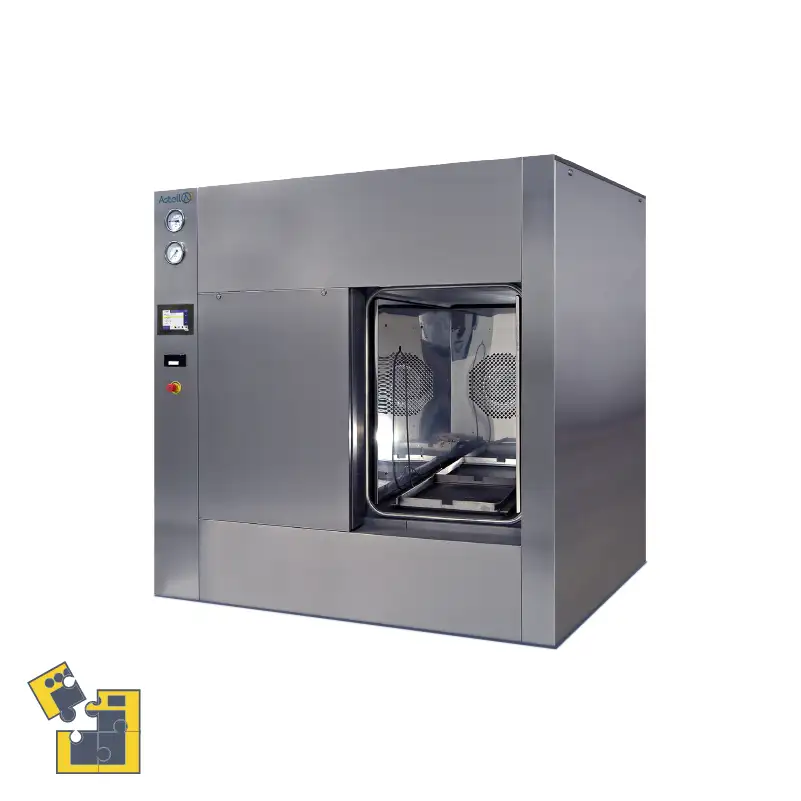

Dettagli

Le autoclavi Astell SQUARE MAX offrono ai laboratori e agli impianti di produzione una camera quadrata o rettangolare dotata di una porta a scorrimento laterale automatico. Questa configurazione consente di realizzare camere più alte e di ridurre l’altezza di carico, rendendole adatte ad attrezzature ingombranti, carichi su carrelli e processi ad alta produttività. Ogni sterilizzatore a vapore viene realizzato su ordinazione, con opzioni per l’estrazione del vuoto, l’asciugatura e un raffreddamento più rapido dei liquidi.

Le capacità delle camere a porta singola variano da 125 a 3.000 litri, con dimensioni e configurazioni di carico selezionate in base al carico previsto, nel rispetto delle regole di progettazione della gamma. I modelli sono stati realizzati con altezze di carico di circa 500 mm dal livello del pavimento; a seconda del progetto, potrebbero essere possibili altezze di carico inferiori. Le autoclavi con configurazioni o dimensioni della camera che esulano dalle specifiche delle gamme standard Astell sono disponibili tramite le Unità Personalizzate. Le camere di capacità superiore a 3.000 litri sono soggette a verifica tecnica e alle necessarie deroghe o approvazioni.

Per carichi compatibili con una porta a scorrimento verticale e una capacità della camera compresa tra 125 e 980 litri, si consiglia di prendere in considerazione la gamma SQUARE. Il modello SQUARE MAX può inoltre costituire la base per un’autoclave a doppia porta o a passaggio, con una capacità minima della camera di 250 litri.

Camere modellate in base al vostro carico

Gli esempi riportati di seguito illustrano le dimensioni delle camere realizzate su misura in progetti precedenti. Le camere che non rientrano nelle regole dimensionali standard sono classificate come Unità Personalizzate; tali esempi non definiscono una gamma di dimensioni standard per SQUARE MAX.

I volumi sono calcoli geometrici approssimativi ricavati dalle dimensioni indicate. Lo spazio di carico disponibile dipende dalla configurazione interna della camera e dalla disposizione del carico.

L’attuale certificazione PED di Astell copre le autoclavi a vapore fino a 3.000 litri. Camere di dimensioni maggiori possono essere realizzate come progetti su misura, previa verifica tecnica e ottenimento delle necessarie deroghe o approvazioni. Contattate Astell per discutere la fattibilità.

Di cosa avete bisogno per il trattamento?

SQUARE MAX può essere configurata con un’ampia gamma di opzioni Astell per liquidi, vetreria, scarti di laboratorio e carichi più esigenti. La rimozione dell’aria sotto vuoto aiuta il vapore a raggiungere i carichi che intrappolano l’aria. Per carichi avvolti e porosi che richiedono l’essiccazione, si raccomanda di specificare il vuoto, una camicia riscaldata e un’adeguata alimentazione di vapore.

Per liquidi e altri carichi che si raffreddano lentamente, le opzioni di raffreddamento avanzate possono ridurre la durata del ciclo. La configurazione di raffreddamento ed eventuali zavorre d’aria vengono selezionate in base al carico, ai contenitori e alla produttività richiesta.

Configurazioni di vuoto e vapore delle porte

Scegliete una macchina a porta singola oppure una configurazione a doppia porta con passaggio, in cui le operazioni di carico e scarico avvengono in aree separate. I modelli a doppia porta hanno una capacità minima della camera di 250 litri. Le dimensioni della camera e le configurazioni di carico vengono concordate per ogni realizzazione; i progetti che non rientrano nelle regole dimensionali standard vengono specificati come «Unità personalizzate».

Il codice prodotto SQUARE MAX identifica la configurazione. La prima lettera, S, indica la porta a scorrimento laterale automatico. La seconda lettera è N per «senza vuoto» o V per «vuoto». Per i modelli a porta singola, la terza lettera è S. La parte numerica specifica la capacità della camera in litri.

L’ultima lettera identifica la fonte di vapore: G = generatore di vapore integrato; D = vapore diretto proveniente da una fonte esterna, come un generatore di vapore autonomo.

Approfondisca i processi in modo più dettagliato

Ottenere cicli di trattamento dei liquidi corretti

L’altra metà del lavoro

Perché “sterile” non significa sempre “asciutto”

Dove va effettivamente a finire il tempo di ciclo dell’autoclave

Discuta le Sue esigenze

Indichi il tipo di carico, le dimensioni e il peso massimi, le quantità da trattare e la produttività richiesta. Comunichi inoltre lo spazio disponibile, il percorso di accesso e i servizi in loco, in modo che Astell possa esaminare con Lei le opzioni relative alla camera, al sistema di carico e ai cicli.

Chiamate il numero +44 (0)20 8309 2031 o richiedete un preventivo.

Modello: SNS125G to SNS3000G (da 125 a 3.000 litri)
Modello: SVS125G to SVS3000G (da 125 a 3.000 litri)
Modello: SNS125D to SNS3000D (da 125 a 3.000 litri)
Modello: SVS125D to SVS3000D (da 125 a 3.000 litri)

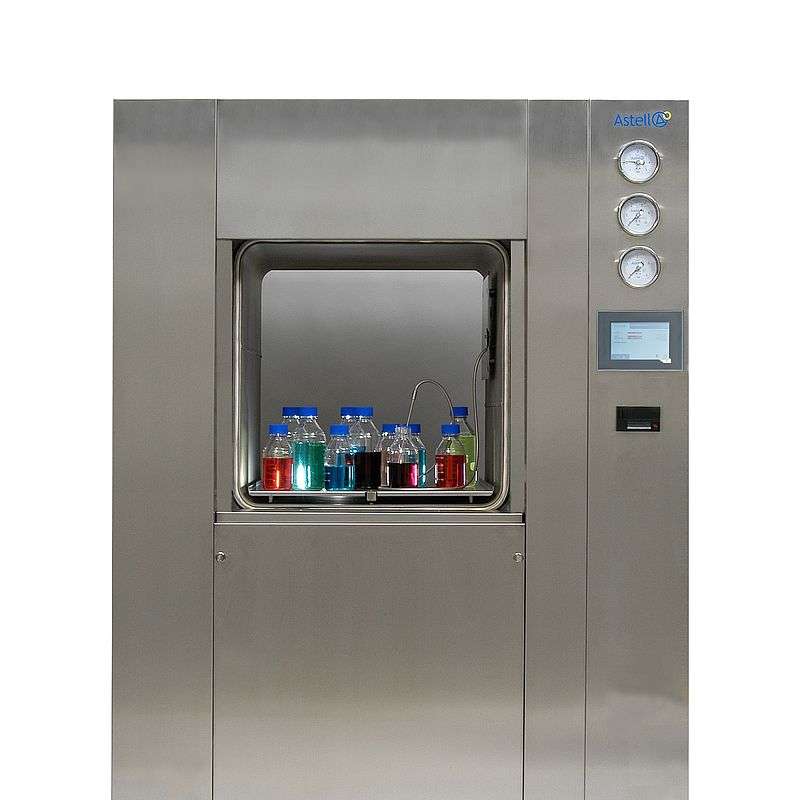

Dettagli

Le autoclavi Astell SQUARE offrono ai laboratori e agli impianti di produzione una camera quadrata per il trattamento di liquidi, vetreria, strumenti e scarti di laboratorio. La forma della camera consente di sfruttare in modo efficiente lo spazio di carico per bottiglie, vassoi e altri oggetti di forma regolare. Ogni sterilizzatore a vapore viene realizzato su ordinazione, con opzioni per l’aspirazione del vuoto, l’asciugatura e il raffreddamento più rapido dei liquidi.

È possibile scegliere tra una gamma di dimensioni della camera comprese tra 125 e 980 litri. Le sezioni trasversali standard della camera sono 500 × 500 mm, 600 × 600 mm e 700 × 700 mm in larghezza e altezza, con profondità comprese tra 500 e 2.000 mm. Le combinazioni disponibili dipendono dalla configurazione. Per camere più alte e altezze di carico inferiori, si consiglia di valutare innanzitutto l’autoclave SQUARE MAX. Le autoclavi con design o dimensioni della camera che esulano dalle specifiche delle gamme standard Astell sono disponibili come unità personalizzate.

La stessa camera può inoltre costituire la base di un’autoclave a doppia porta o a passaggio. I modelli a doppia porta hanno una capacità minima della camera di 250 litri.

Di cosa ha bisogno per il trattamento

I liquidi in bottiglia e i terreni di coltura richiedono tempo per riscaldarsi fino al centro. La temporizzazione del processo in base al carico avvia la fase di mantenimento della sterilizzazione solo quando un recipiente rappresentativo raggiunge la temperatura richiesta. Lo scarico controllato limita l’ebollizione e la perdita di liquido man mano che la pressione diminuisce, mentre il carico si raffredda fino a una temperatura di scarico sicura. Per ulteriori informazioni, consultate la sezione «Come eseguire correttamente i cicli con liquidi».

I rifiuti in sacchi e gli articoli con geometria complessa possono intrappolare aria. Il ciclo, le opzioni di rimozione dell’aria e la disposizione del carico devono consentire al vapore di raggiungere il materiale da trattare. La vetreria e gli strumenti potrebbero necessitare di ripiani, attrezzature di carico o una fase di asciugatura prima di essere nuovamente pronti all’uso.

Strumenti avvolti, tessuti e altri carichi porosi richiedono un’efficace rimozione dell’aria. Per i carichi che devono inoltre uscire dalla camera asciutti, specificare il vuoto, una camicia riscaldata e un’adeguata fornitura di vapore proveniente da un generatore integrato o da una fonte esterna.

Per indicazioni pratiche sul caricamento, consultate «All’interno del ciclo: una guida pratica al caricamento di cicli di autoclave con liquidi e scarti».

Opzioni che riducono la durata del ciclo

Per i carichi liquidi, il raffreddamento rappresenta spesso la fase più lunga del ciclo. Opzioni di raffreddamento quali una camicia di raffreddamento, ventilatori e raffreddamento ad acqua possono ridurre i tempi di attesa dopo la sterilizzazione. La zavorra d’aria fornisce una pressione di supporto durante il raffreddamento rapido per contribuire a limitare il traboccamento e proteggere i contenitori idonei. Astell può consigliarLe una combinazione adeguata al Suo carico, alla Sua produttività e ai servizi disponibili in loco.

Configurazioni di vapore e vuoto della porta

Scegliete una porta ad azionamento verticale manuale o automatica, con o senza vuoto, e una dimensione della camera adatta al vostro carico. Il codice prodotto identifica la configurazione: la prima lettera è A per una porta automatica o M per una porta manuale; la seconda è V per vuoto o N per assenza di vuoto; e S indica un modello a porta singola. La parte numerica specifica la capacità della camera in litri.

L’ultima lettera identifica la fonte di vapore. I modelli a vapore diretto ricevono il vapore da una fonte esterna, come un generatore di vapore autonomo, e terminano con la lettera D. I modelli con generatore di vapore integrato terminano con la lettera G.

Queste configurazioni coprono la gamma compresa tra 125 e 980 litri nell’ambito delle norme dimensionali standard. Le camere che non rientrano in tali norme sono specificate come «Unità personalizzate». Ad esempio, AVS250D identifica un modello a porta automatica, a vuoto, a porta singola, con una camera da 250 litri e un’alimentazione di vapore esterna.

Approfondisca i processi in modo più dettagliato

Ottenere cicli di trattamento dei liquidi ottimali

L’altra metà del lavoro

Perché “sterile” non significa sempre “asciutto”

Dove va effettivamente a finire il tempo di ciclo dell’autoclave

Discuta le Sue esigenze

Indichi il tipo di carico da sterilizzare, le dimensioni e le quantità, nonché il numero di cicli da eseguire. I dettagli relativi allo spazio disponibile, al percorso di accesso, all’alimentazione idrica, allo scarico, all’alimentazione elettrica e a qualsiasi fornitura esterna di vapore aiuteranno Astell a consigliarle la camera e le opzioni più adatte alla sua struttura.

Chiamate il numero +44 (0)20 8309 2031 o richiedete un preventivo.

Modello: ANS125G to ANS980G (da 125 a 980 litri)
Modello: AVS125G to AVS980G (da 125 a 980 litri)
Modello: MNS125G to MNS980G (da 125 a 980 litri)
Modello: MVS125G to MVS980G (da 125 a 980 litri)
Modello: ANS125D to ANS980D (da 125 a 980 litri)
Modello: AVS125D to AVS980D (da 125 a 980 litri)
Modello: MNS125D to MNS980D (da 125 a 980 litri)
Modello: MVS125D to MVS980D (da 125 a 980 litri)

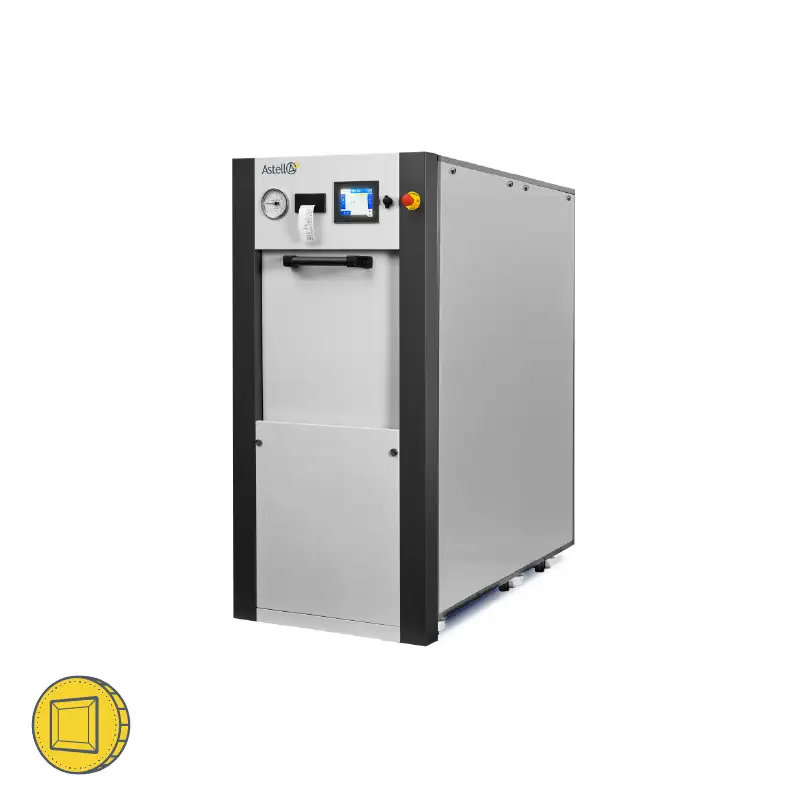

Dettagli

La gamma SQUARE ECO di Astell è stata progettata per offrire un’opzione economicamente vantaggiosa: la gamma ECO fornisce tutte le funzionalità della gamma standard di autoclavi circolari di Astell, ma con una maggiore capacità utile grazie al design a camera quadrata.

La gamma ECO è progettata per garantire un uso efficiente dell’acqua, con le opzioni Autofill e Autodrain di serie, e un basso consumo energetico grazie all’impiego di riscaldatori da 16 kW nella camera in tutta la gamma.

La gamma SQUARE ECO rappresenta una soluzione efficiente per le autoclavi a camera quadrata destinate alla ricerca. Queste unità sono in grado di sterilizzare quasi tutti i materiali autoclavabili utilizzati in laboratorio – dagli strumenti alla vetreria, fino ai materiali da smaltire e ai liquidi. Non consentono l’asciugatura dei tessuti e sono dotate di sportello manuale, il che le rende le nostre autoclavi a camera quadrata più semplici. Con capacità che vanno da 125 a 360 litri, la SQUARE ECO offre la praticità di un’autoclave a camera quadrata a un prezzo molto contenuto.

Per ulteriori informazioni, contatti il numero +44 (0)20 8309 2031 oppure richieda un preventivo cliccando qui. Le organizzazioni al di fuori del Regno Unito possono rivolgersi al proprio rivenditore nazionale, reperibile nella pagina “Trova un rivenditore”.

Modello: MNS125E (125 litri)
Modello: MNS216E (216 litri)
Modello: MNS250E (250 litri)
Modello: MNS360E (360 litri)
