Täpsem teave

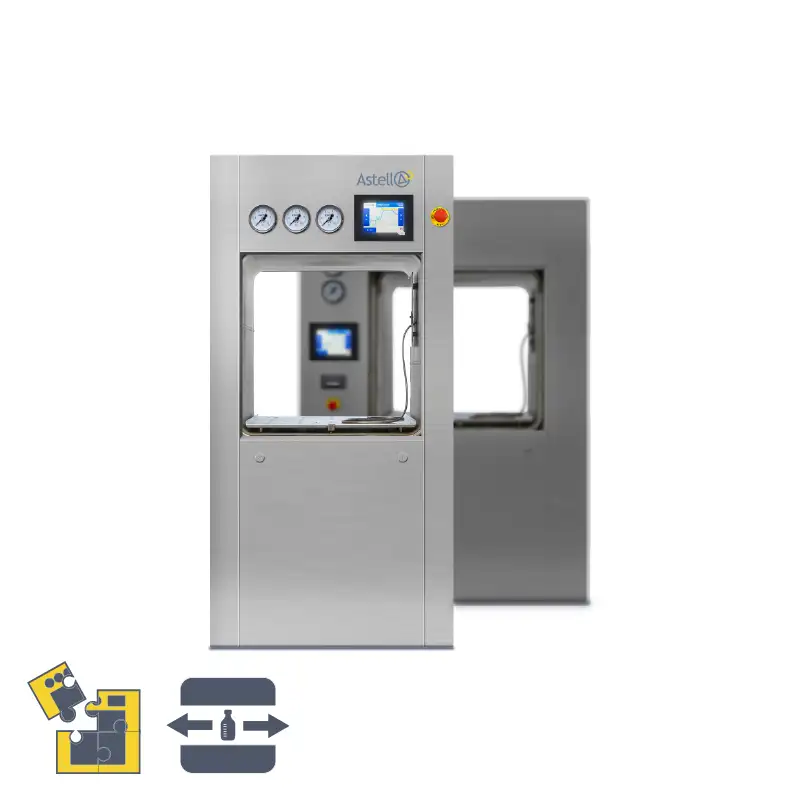

Astell kaheukselised SQUARE-autoklaavid pakuvad laboritele ja tootmisettevõtetele kambrit, kus saab koormusi töödelda ja neid eraldatud alade vahel transportida. Mõlemas otsas asuv uks võimaldab ühelt poolt laadimist ja teiselt poolt tühjendamist, toetades kontrollitud transporti puhasruumides või isoleeritud keskkondades. Iga aurusterilisaator valmistatakse tellimuse alusel, pakkudes valikuvõimalusi vaakumiga õhu eemaldamiseks, kuivatamiseks ja vedeliku kiiremaks jahutamiseks.

Valida saab kambri mahutavuse vahemikus 250 kuni 3000 liitrit, kusjuures kambri mõõtmed, laadimiskorraldus ja üleviimise juhtimissüsteemid määratakse kindlaks vastavalt teie koormale ja rajatisele. Saadaval olevad kombinatsioonid sõltuvad konfiguratsioonist. Autoklaavid, mille disain või kambri suurus ei vasta Astelli standardseeria spetsifikatsioonidele, on saadaval eritellimusena. Üle 3000-liitrised kambrid on saadaval pärast tehnilist läbivaatamist.

Kaheukselised mudelid põhinevad tavaliselt SQUARE või SQUARE MAX seeriatel. SQUARE-seerias kasutatakse vertikaalselt liikuvaid uksi; kõrgematele kambritele või madalamale laadimiskõrgusele sobib külgsuunas liikuva uksega SQUARE MAX mudel.

Kavandage vastavalt ülekandeprotsessile

Alustage esemetest, mis peavad liikuma kahe ala vahel. Nende mõõtmed, materjalid ja laadimiskorraldus määravad kindlaks kambri ja tsükli nõuded. Arvestage nii korvide, aluste või laadimisvankrite kui ka esemete endiga. Kõik, mis on kasutatava ava või kambri jaoks liiga suur, ei saa seda marsruuti läbida.

Spetsifikatsiooni osana tuleks kokku leppida ukse lukustussüsteemis (mis kontrollib, kas mõlemad uksed saavad avada samaaegselt või mitte), tsüklist sõltuvas avamises (kas, millal ja milline uks avaneb vastavalt valitud tsüklile ja selle tulemusele) ning vajalikus üleviimissuunas. Kontrollitud üleviimisprotsess sõltub kogu paigaldusest ja selle kasutamisjuhenditest, samuti autoklaavi steriliseerimistsüklist. Lisateavet leiate artiklist „Läbivautoklaavi ostmisel arvestatavad omadused“.

Töötlemisvõimalused peavad samuti sobima laadimisega. Vedelikud vajavad kontrollitud kuumutamist ja jahutamist, samas kui kottidesse pakitud jäätmed, pakendatud esemed ja keerukad seadmed võivad vajada tõhusat õhu eemaldamist. Kui laadimised peavad kambrist väljuma kuivana, tuleb täpsustada vaakum, soojendusmantel ja sobiv auruvarustus.

Läbilaskevõime on oluline, sest autoklaav võib muutuda üleviimise töövoo kitsaskohaks. Vedelate koormate jahutamine võib sobivate jahutusvõimaluste puudumisel võtta kaua aega, viivitades järgmiste koormate üleviimist. Astell suudab hinnata vajalikku tsükli sagedust ning soovitada kambri suurust ja töötlemiskonfiguratsiooni.

Barjäärtihendid ja rajatise integreerimine

Seinale paigaldatava läbiviigu puhul võib määrata kindlaks SPF-bakterioloogilise tihendi (Specific Pathogen Free), et tihendada autoklaavi ja ümbritseva barjääri vahelist liidest. Tihendi ja paigalduse üksikasjad peavad vastama rajatise eraldusnõuetele.

Isolatsioonirakendused, sealhulgas 3. isolatsioonitase, võivad nõuda heitgaaside filtreerimist ning heitvee kinnihoidmist või puhastamist. Neid nõudeid tuleks hinnata koos koormuse, üleviimise suuna ja rajatise projekteerimisega. Astell saab arutada spetsiaalsete integratsioonide üle, sealhulgas liideste loomist III klassi bioloogiliste ohutuskappide või kindakastidega.

Seire ja juhtimine mõlemal poolel

Teise ukse kõrvale on võimalik paigaldada teine kuvar, et mõlema ala operaatorid saaksid jälgida tsükli kulgu. Juhtimisseadmed on võimalik paigaldada ka teisele poolele, kusjuures lubatud funktsioonid ja juurdepääs lepitakse kokku osana kasutuskorraldusest.

Tutvuge protsessidega lähemalt

Vedelikutsüklite õige korraldamine

Teine pool tööst

Miks steriilne ei tähenda alati kuiva

Kuhu autoklaavi tsükli aeg tegelikult kulub

Arutage läbiviimise nõudeid

Teatage meile koorma mõõtmed ja materjalid, nõutav ülekandesuund, kahe ala iseloom, eeldatav läbilaskevõime ja kohapeal kättesaadavad teenused. Astell võib koos teiega läbi vaadata kambri, barjääri, tsükli ja laadimiskorralduse ning seejärel esitada kavandatava paigalduse spetsifikatsiooni ja hinnapakkumise.

Helistage numbrile +44 (0)20 8309 2031 või taotlege hinnapakkumist.

Mudel: AND250G to AND980G (250–980 liitrit)
Mudel: AVD250G to AVD980G (250–980 liitrit)
Mudel: MND250G to MND980G (250–980 liitrit)
Mudel: MVD250G to MVD980G (250–980 liitrit)
Mudel: AND250D to AND980D (250–980 liitrit)
Mudel: AVD250D to AVD980D (250–980 liitrit)
Mudel: MND250D to MND980D (250–980 liitrit)
Mudel: MVD250D to MVD980D (250–980 liitrit)
Mudel: SND250G to SND3000G (250–3000 liitrit)
Mudel: SVD250G to SVD3000G (250–3000 liitrit)
Mudel: SND250D to SND3000D (250–3000 liitrit)
Mudel: SVD250D to SVD3000D (250–3000 liitrit)

Täpsem teave

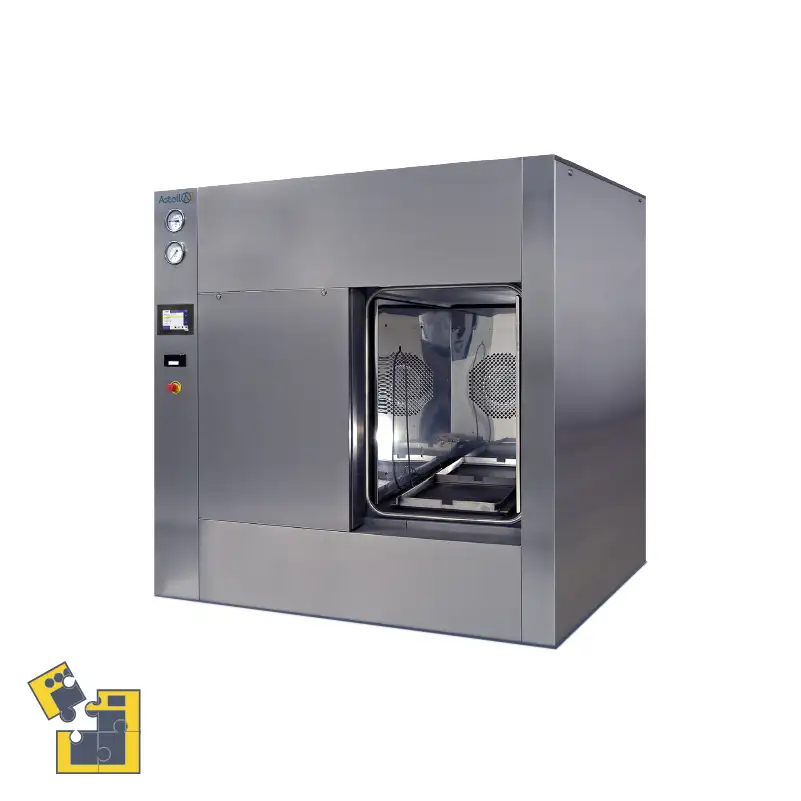

Astell SQUARE MAX autoklaavid pakuvad laboritele ja tootmisettevõtetele ruudukujulist või ristkülikukujulist kambrit, millel on automaatne küljele libisev uks. Selline lahendus võimaldab ehitada kõrgemaid kambreid ja tagada madalama laadimiskõrguse, mistõttu sobivad need suuremahuliste seadmete, käru koormate ja suure läbilaskevõimega töötlemise jaoks. Iga aurusterilisaator valmistatakse tellimuse alusel, pakkudes valikuvõimalusi vaakumõhu eemaldamiseks, kuivatamiseks ja vedeliku kiiremaks jahutamiseks.

Üheukse kambrite mahud ulatuvad 125–3000 liitrini, kusjuures mõõtmed ja laadimiskorraldus valitakse vastavalt teie koormale selle tootesarja projekteerimisreeglite piires. Mudelid on valmistatud laadimiskõrgusega umbes 500 mm põrandapinnast; sõltuvalt konstruktsioonist võivad olla võimalikud ka madalamad laadimiskõrgused. Autoklaavid, mille konstruktsioon või kambri suurus ei vasta Astelli standardseeria spetsifikatsioonidele, on saadaval eritellimusena. Üle 3 000-liitriste kambrite puhul on vajalik tehniline läbivaatus ning vajalikud erandid või heakskiidud.

Kui teie koormus sobib vertikaalselt liikuva ukse ja 125–980-liitrise kambri mahuga, uurige SQUARE-seeriat. SQUARE MAX-konstruktsioon võib olla aluseks ka kaheukselisele või läbivale autoklaavile, mille kambri minimaalne maht on 250 liitrit.

Teie koormale kohandatud kambrid

Allpool toodud näited illustreerivad varasemate projektide raames valmistatud eritellimusel valmistatud kambrite mõõtmeid. Standardmõõtmetest väljapoole jäävad kambrid klassifitseeritakse eritellimusel valmistatud seadmetena; need näited ei määratle SQUARE MAXi standardmõõtude vahemikku.

Mahud on ligikaudsed geomeetrilised arvutused, mis põhinevad näidatud mõõtmetel. Kasutatav laadimisruum sõltub kambri sisustusest ja laadimiskorraldusest.

Astell kehtiv PED-sertifikaat hõlmab kuni 3 000 L auruautoklaave. Suuremad kambrid on võimalikud eritellimusprojektidena, eeldusel, et need läbivad tehnilise hindamise ning saavad vajalikud erandid või heakskiidud. Võtke ühendust Astelliga, et arutada teostatavust.

Mida on vaja töödelda

SQUARE MAX-i saab varustada laia valikuga Astelli lisavarustust, mis on mõeldud vedelike, klaasnõude, laborijäätmete ja nõudlikumate koormate töötlemiseks. Vaakumiga õhu eemaldamine aitab aurul jõuda koormateni, millesse on jäänud õhku. Kuivatamist vajavate pakendatud ja poorsete koormate puhul tuleb valida vaakum, soojendatud mantel ja sobiv aurutoide.

Vedelikute ja muude aeglaselt jahtuvate koormate puhul lühendavad täiustatud jahutusvalikud tsükli aega. Jahutussüsteem ja vajalik õhupallast valitakse vastavalt koormale, mahutitele ja vajalikule läbilaskevõimele.

Uksede vaakum- ja auru konfiguratsioonid

Valige üks uks või kahe uksega läbiv konfiguratsioon, kus laadimine ja tühjendamine toimuvad eraldi aladel. Kahe uksega mudelite kambri minimaalne mahutavus on 250 liitrit. Kambri mõõtmed ja laadimiskorraldus lepitakse kokku iga seadme puhul eraldi, kusjuures standardmõõtmetest väljapoole jäävad konstruktsioonid määratletakse eritellimusseadmetena.

Tootekood SQUARE MAX tähistab seadme konfiguratsiooni. Esimene täht S tähistab automaatset külgsuunas liikuva ust. Teine täht on N (vaakumita) või V (vaakumiga). Üheukse mudelite puhul on kolmas täht S. Numbriline osa näitab kambri mahutavust liitrites.

Viimane täht tähistab auruallikat: G = sisseehitatud aurugeneraator; D = otseauruallikas välisest allikast, näiteks eraldiseisev aurugeneraator.

Tutvuge protsessidega lähemalt

Vedelikutsüklite õige seadistamine

Teine pool tööst

Miks steriilne ei tähenda alati kuiva

Kuhu autoklaavi tsükli aeg tegelikult kulub

Arutage oma nõudeid

Teatage meile koorma tüüp, maksimaalsed mõõtmed ja kaal, töödeldavate esemete kogus ning soovitud läbilaskevõime. Lisage teave vaba ruumi, juurdepääsutee ja kohapealsete teenuste kohta, et Astell saaks koos teiega läbi vaadata kambri, laadimissüsteemi ja tsükli valikud.

Helistage numbrile +44 (0)20 8309 2031 või esitage hinnapäring.

Mudel: SNS125G to SNS3000G (125–3000 liitrit)
Mudel: SVS125G to SVS3000G (125–3 000 liitrit)
Mudel: SNS125D to SNS3000D (125–3 000 liitrit)
Mudel: SVS125D to SVS3000D (125–3 000 liitrit)

Täpsem teave

Astell SQUARE autoklaavid pakuvad laboritele ja tootmisettevõtetele ruudukujulist kambrit vedelike, klaasnõude, instrumentide ja laborijäätmete töötlemiseks. Kambri kuju võimaldab pudelite, aluste ja muude ühtlase kujuga esemete jaoks laadimisruumi tõhusalt ära kasutada. Iga aurusterilisaator valmistatakse tellimuse alusel, pakkudes valikuvõimalusi vaakumiga õhu eemaldamiseks, kuivatamiseks ja vedelike kiiremaks jahutamiseks.

Kambri maht on valikuliselt 125–980 liitrit. Standardmõõtmed on laius ja kõrgus 500 × 500 mm, 600 × 600 mm ja 700 × 700 mm ning sügavus 500–2000 mm. Saadaval olevad kombinatsioonid sõltuvad konfiguratsioonist. Kõrgematele kambritele ja madalamatele laadimiskõrgustele soovitame esmalt tutvuda SQUARE MAX autoklaaviga. Autoklaavid, mille konstruktsioon või kambri suurus ei vasta Astelli standardse tootesarja spetsifikatsioonidele, on saadaval eritellimusena.

Sama kambrit saab kasutada ka kaheukselise või läbivautoklaavi alusena. Kaheukseliste mudelite kambri minimaalne mahutavus on 250 liitrit.

Mida on vaja töötlemiseks

Vedelikud ja kasvukeskkond vajavad aega, et soojeneda kuni keskmesse. Koormusest sõltuv tsükli ajastus alustab steriliseerimise hoidmist alles siis, kui esinduslik anum on saavutanud nõutava temperatuuri. Kontrollitud väljalaskmine piirab keemist ja vedeliku kadu rõhu langemisel, samal ajal kui koormus jahtub ohutule tühjendamistemperatuurini. Lugege lähemalt artiklist „Vedelike tsüklite õige seadistamine”.

Kottidesse pakitud jäätmed ja keerulise kujuga esemed võivad kinni pidada õhku. Tsükkel, õhu eemaldamise võimalused ja laadimisskeem peavad võimaldama aurul jõuda töödeldavale materjalile. Klaasnõud ja instrumendid võivad vajada riiuleid, laadimisseadmeid või kuivatamisetappi, enne kui need on uuesti kasutusvalmis.

Pakendatud instrumendid, tekstiilid ja muud poorsed laadimised nõuavad tõhusat õhu eemaldamist. Laadimiste puhul, mis peavad kambrist väljuma kuivana, tuleb määrata vaakum, soojendatud mantel ja sobiv auru varustus integreeritud generaatorist või välisest allikast.

Praktiliste laadimisjuhiste saamiseks lugege artiklit „Tsükli sisemine toimimine: praktiline juhend vedelike ja jäätmete autoklaavitsükli laadimiseks”.

Tsüklit lühendavad valikud

Vedelate koormate puhul on jahutamine sageli tsükli kõige pikem osa. Jahutusvõimalused, nagu jahutusmantel, ventilaatorid ja veejahutus, võivad vähendada ooteaega pärast steriliseerimist. Õhupallast tagab kiire jahutamise ajal toetusrõhu, mis aitab piirata ülekeemist ja kaitsta sobivaid mahuteid. Astell võib soovitada kombinatsiooni, mis sobib teie koormale, läbilaskevõimele ja kohapealsetele teenustele.

Uksede auru- ja vaakumkonfiguratsioonid

Valige koormale sobiv käsitsi või automaatselt vertikaalselt avatav uks, kas vaakumiga või ilma, ning kambri suurus. Tootekood määratleb konfiguratsiooni: esimene täht on A automaatse ukse puhul või M käsitsi avatava ukse puhul; teine täht on V vaakumi puhul või N vaakumita; ning S tähistab üheukselist mudelit. Numbriline osa näitab kambri mahutavust liitrites.

Viimane täht tähistab auruallikat. Otsese auruga mudelid saavad auru välisest allikast, näiteks eraldiseisvast aurugeneraatorist, ja nende kood lõpeb tähega D. Mudelid, millel on sisseehitatud aurugeneraator, lõpevad tähega G.

Need konfiguratsioonid hõlmavad standardmõõtmete piires vahemikku 125–980 L. Nendest reeglitest väljapoole jäävad kambrid on määratletud kui eritellimusega seadmed. Näiteks tähistab AVS250D automaatuksega, vaakumiga, üheukse mudelit, millel on 250-liitrine kamber ja välisest allikast tulev aur.

Tutvuge protsessidega lähemalt

Vedelikutsüklite õige seadistamine

Teine pool tööst

Miks steriilne ei tähenda alati kuiva

Kuhu autoklaavi tsükli aeg tegelikult kulub

Arutage oma vajadusi

Öelge meile, mida teil on vaja steriliseerida, laadimise mõõtmed ja kogused ning vajalike tsüklite arv. Andmed vaba ruumi, juurdepääsutee, vee, kanalisatsiooni, elektri ja võimaliku välise auruvarustuse kohta aitavad Astellil soovitada teie rajatisele sobivat kambrit ja lisavõimalusi.

Helistage numbrile +44 (0)20 8309 2031 või taotlege hinnapakkumist.

Mudel: ANS125G to ANS980G (125–980 liitrit)
Mudel: AVS125G to AVS980G (125–980 liitrit)
Mudel: MNS125G to MNS980G (125–980 liitrit)
Mudel: MVS125G to MVS980G (125–980 liitrit)
Mudel: ANS125D to ANS980D (125–980 liitrit)
Mudel: AVS125D to AVS980D (125–980 liitrit)
Mudel: MNS125D to MNS980D (125–980 liitrit)
Mudel: MVS125D to MVS980D (125–980 liitrit)

Täpsem teave

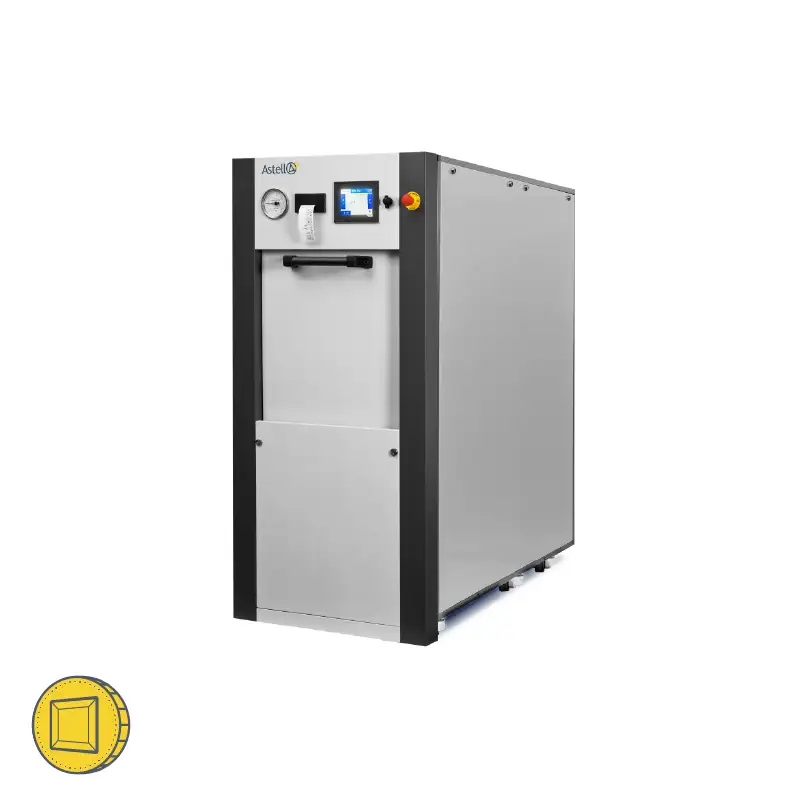

Astell SQUARE ECO seeria on loodud silmas pidades hinna ja ökonoomsuse nõudeid – ECO seeria pakub kõiki Astell standardse ümmarguse autoklaavide seeria funktsioone, kuid ruudukujulise kambri disaini tõttu on kasutusmaht suurem.

ECO-seeria on kavandatud veesäästlikuks, standardvarustusena on paigaldatud automaatne täitmine (Autofill) ja automaatne tühjendamine (Autodrain), ning kogu seeria kambrites kasutatavate 16 kW kütteelementide tõttu on seeria energiatarbimine madal.

SQUARE ECO seeria on ideaalne ruudukujulise kambriga autoklaav teadustööks. Need seadmed suudavad steriliseerida peaaegu kõiki laboris kasutatavaid autoklaavitavaid materjale – alates instrumentidest ja klaasnõudest kuni jäätmeteni ja vedelikeni. Need seadmed ei suuda kangast kuivatada ning neil on käsitsi avatav uks, mis teeb neist meie lihtsaimad ruudukujulise kambriga autoklaavid. Mahuga 125 kuni 360 liitrit pakub SQUARE ECO ruudukujulise kambriga autoklaavi kasutusmugavust vaid murdosa hinnast.

Lisateabe saamiseks võtke meiega ühendust telefonil +44 (0)20 8309 2031 või taotlege hinnapakkumist siin. Ühendkuningriigist väljaspool asuvate organisatsioonide puhul palun võtke ühendust oma riigi edasimüüjaga, kelle leiate meie lehelt „Leia edasimüüja“.

Mudel: MNS125E (125 liitrit)
Mudel: MNS216E (216 liitrit)
Mudel: MNS250E (250 liitrit)
Mudel: MNS360E (360 liitrit)
