DIMENSIONS ET OPTIONS DES RÉCIPIENTS SOUS PRESSION CARRÉS
Astell Scientific propose une gamme standard complète de chambres d’autoclave à section carrée, chacune étant conçue et fabriquée avec précision et soin. Au cours et à l’issue de la fabrication, tous les récipients sous pression font l’objet d’inspections par étapes, sont soumis à des essais hydrauliques et sont estampillés par un organisme notifié. Les récipients sous pression Astell sont fabriqués conformément aux normes PED et ASME U et bénéficient de nombreuses homologations pour de nombreux autres pays.
Dimensions standard des récipients sous pression CARRÉS :
- 500 x 500 mm
- 600 x 600 mm
- 700 x 700 mm
- avec des profondeurs allant de 500 mm à 2
000 mm
Astell peut également fabriquer des cuves sous pression sur mesure pour répondre aux besoins spécifiques de ses clients, offrant ainsi une flexibilité que de nombreux autres fabricants d’autoclaves ne proposent pas. Contactez-nous pour plus de détails.
Les cuves sous pression des autoclaves sont disponibles avec des finitions polies, électropolies ou microbillées ; chacune est conçue pour garantir que le fond de la cuve assure un écoulement optimal des condensats vers le drain. Tous les composants en contact avec la vapeur sont fabriqués en acier inoxydable 316 (d’autres matériaux peuvent être utilisés sur demande) et, en standard, tous les raccords sont vissés ; toutefois, des cuves sous pression dotées de raccords Tri-clover soudés, compatibles avec des raccords sanitaires, peuvent être fournies si le client le souhaite. Enfin, toutes les cuves sous pression Astell sont équipées de bossages permettant de fixer des rails pour les équipements de chargement et/ou une étagère de base standard.
Lorsqu’une chambre à double enveloppe est nécessaire, par exemple pour assurer un séchage optimal (notamment lors de la stérilisation d’instruments emballés ou de tissus), les récipients sous pression Astell sont entièrement à double enveloppe (et non par sections comme chez certains fabricants), ce qui garantit une répartition optimale de la chaleur et une surface maximale pour un refroidissement rapide et efficace. Les récipients sous pression à double enveloppe sont conçus pour assurer une vidange complète après un cycle de refroidissement afin de réduire les coups de bélier.
Autoclave SQUARE à double porte (250 à 3 000 L)
Les autoclaves SQUARE à double porte d’Astell offrent aux laboratoires et aux sites de production une chambre permettant de traiter des charges et de les transférer entre des zones distinctes. Une porte à chaque extrémité permet le chargement d’un côté et le déchargement de l’autre, facilitant ainsi un transfert contrôlé dans les salles blanches ou les applications de confinement. Chaque stérilisateur à vapeur est fabriqué sur commande, avec des options de vidange sous vide, de séchage et de refroidissement plus rapide des liquides.
Vous pouvez choisir des capacités de chambre allant de 250 à 3 000 litres ; les dimensions de la chambre, les dispositions de chargement et les commandes de transfert sont définies en fonction de votre charge et de vos installations. Les combinaisons disponibles dépendent de la configuration. Les autoclaves dont la conception ou la taille de la chambre ne correspondent pas aux spécifications des gammes standard d’Astell sont disponibles sous forme d’unités sur mesure. Les chambres d’une capacité supérieure à 3 000 litres sont disponibles sous réserve d’une étude technique.
Les modèles à double porte s’appuient généralement sur les gammes SQUARE ou SQUARE MAX. Le modèle SQUARE utilise des portes coulissantes verticales ; pour les chambres plus hautes ou les hauteurs de chargement plus basses, renseignez-vous sur le modèle SQUARE MAX à portes coulissantes latérales.
Concevez en fonction du processus de transfert
Commencez par les articles qui doivent passer d’une zone à l’autre. Leurs dimensions, leurs matériaux et leur disposition lors du chargement déterminent les exigences relatives à la chambre et au cycle. Tenez compte des paniers, plateaux ou chariots de chargement ainsi que des articles eux-mêmes. Tout élément trop volumineux pour l’ouverture utile ou la chambre ne peut emprunter cet itinéraire.
Le verrouillage des portes (contrôle de l’ouverture simultanée des deux portes), le déverrouillage en fonction du cycle (définition de la porte à déverrouiller en fonction du cycle sélectionné et de son résultat) ainsi que le sens de transfert requis doivent être spécifiés dans le cahier des charges. Un processus de transfert contrôlé dépend de l’installation dans son ensemble, de ses procédures d’exploitation ainsi que du cycle de stérilisation de l’autoclave. Pour en savoir plus, consultez l’article « Éléments à prendre en compte lors de l’achat d’un autoclave à double porte ».
Les options de traitement doivent également être adaptées à la charge. Les liquides nécessitent un chauffage et un refroidissement contrôlés, tandis que les déchets en sacs, les articles emballés et les équipements complexes peuvent nécessiter une évacuation efficace de l’air. Lorsque les charges doivent sortir de la chambre à l’état sec, prévoyez un système de vide, une enveloppe chauffante et une alimentation en vapeur adaptée.
Le débit est un facteur critique, car l’autoclave peut constituer un goulot d’étranglement dans le flux de travail de transfert. Le refroidissement des charges liquides peut prendre beaucoup de temps en l’absence d’options de refroidissement adaptées, ce qui retarde le transfert des charges suivantes. Astell peut évaluer la fréquence de cycle requise et recommander une taille de chambre ainsi qu’une configuration de traitement adaptées.
Joints de barrière et intégration dans les installations
Pour une installation en passage mural, un joint bactériologique « Specific Pathogen Free » (SPF) peut être spécifié afin d’assurer l’étanchéité de l’interface entre l’autoclave et la barrière environnante. Le joint et les détails d’installation doivent répondre aux exigences de séparation de l’installation.
Les applications de confinement, y compris le niveau de confinement 3, peuvent nécessiter une filtration des effluents ainsi que leur rétention ou leur traitement. Ces exigences doivent être évaluées en tenant compte de la charge, du sens de transfert et de la conception de l’installation. Astell peut vous conseiller sur des intégrations spécialisées, notamment les interfaces avec des enceintes de sécurité biologique de classe III ou des boîtes à gants.
Surveillance et commandes des deux côtés
Un écran secondaire peut être installé à côté de la deuxième porte afin que les opérateurs des deux zones puissent suivre la progression du cycle. Des commandes peuvent également être prévues du côté opposé, les fonctions autorisées et les droits d’accès étant définis dans le cadre des modalités d’exploitation.
Découvrez ces processus plus en détail
Optimiser les cycles de traitement des liquides
Pourquoi « stérile » ne signifie pas toujours « sec »
Où passe réellement le temps de cycle de l’autoclave ?
Discutez de vos besoins en matière de transfert
Indiquez-nous les dimensions et les matériaux de la charge, le sens de transfert requis, la nature des deux zones, le débit prévu et les services disponibles sur site. Astell peut étudier avec vous les dispositions relatives à la chambre, à la barrière, au cycle et au chargement, puis vous fournir un cahier des charges et un devis pour l’installation proposée.
Appelez le +44 (0)20 8309 2031 ou demandez un devis.
Modèle : AND250G to AND980G (250 à 980 litres)Modèle : AVD250G to AVD980G (250 à 980 litres)
Modèle : MND250G to MND980G (250 à 980 litres)
Modèle : MVD250G to MVD980G (250 à 980 litres)
Modèle : AND250D to AND980D (250 à 980 litres)
Modèle : AVD250D to AVD980D (250 à 980 litres)
Modèle : MND250D to MND980D (250 à 980 litres)
Modèle : MVD250D to MVD980D (250 à 980 litres)
Modèle : SND250G to SND3000G (250 à 3 000 litres)
Modèle : SVD250G to SVD3000G (250 à 3 000 litres)
Modèle : SND250D to SND3000D (250 à 3 000 litres)
Modèle : SVD250D to SVD3000D (250 à 3 000 litres)
Autoclave SQUARE MAX (125 à 3 000 L)
Les autoclaves Astell SQUARE MAX offrent aux laboratoires et aux sites de production une chambre carrée ou rectangulaire dotée d’une porte coulissante latérale automatique. Cette configuration permet d’obtenir des chambres plus hautes et des hauteurs de chargement réduites, ce qui les rend adaptées aux équipements volumineux, aux chargements sur chariots et aux traitements à haut débit. Chaque stérilisateur à vapeur est fabriqué sur commande, avec des options de vidange sous vide, de séchage et de refroidissement plus rapide des liquides.
Les capacités des chambres à porte unique vont de 125 à 3 000 litres ; les dimensions et la configuration de chargement sont choisies en fonction de votre charge, dans le respect des règles de conception de la gamme. Les modèles ont été conçus avec des hauteurs de chargement d’environ 500 mm au-dessus du niveau du sol ; des hauteurs de chargement inférieures peuvent être envisageables selon la conception. Les autoclaves dont la conception ou la taille de la chambre ne correspondent pas aux spécifications des gammes standard d’Astell sont disponibles via la gamme « Custom Units ». Les chambres d’une capacité supérieure à 3 000 litres font l’objet d’une étude technique et nécessitent les dérogations ou agréments requis.
Pour les charges adaptées à une porte coulissante verticale et à une capacité de chambre comprise entre 125 et 980 litres, renseignez-vous sur la gamme SQUARE. La conception SQUARE MAX peut également servir de base à un autoclave à double porte ou à double passage, avec une capacité de chambre minimale de 250 litres.
Des chambres adaptées à votre charge
Les exemples ci-dessous illustrent des dimensions de chambre sur mesure issues de réalisations antérieures. Les chambres ne respectant pas les règles dimensionnelles standard sont classées dans la catégorie des « Custom Units » ; ces exemples ne définissent pas une gamme de tailles standard pour SQUARE MAX.
Dimensions de la chambre L × H × P (mm) | Volume env. |
500 × 820 × 800 | 328 L |
700 × 1 000 × 1 000 | 700 L |
820 × 900 × 1 300 | 959 L |
700 × 1 250 × 1 000 | 875 L |
700 × 1 000 × 2 000 | 1 400 L |
700 × 1 250 × 1 725 | 1 509 L |
Les volumes sont des calculs géométriques approximatifs basés sur les dimensions indiquées. L’espace de chargement disponible dépend de l’aménagement de la chambre et de la disposition du chargement.
La certification PED actuelle d’Astell couvre les autoclaves à vapeur d’une capacité maximale de 3 000 litres. Des chambres de plus grande capacité peuvent être envisagées dans le cadre de projets sur mesure, sous réserve d’une étude technique et des dérogations ou autorisations nécessaires. Veuillez contacter Astell pour discuter de la faisabilité.
De quoi avez-vous besoin pour traiter vos charges ?
Le SQUARE MAX peut être équipé d’une large gamme d’options Astell pour les liquides, la verrerie, les déchets de laboratoire et les charges plus exigeantes. L’évacuation de l’air sous vide aide la vapeur à atteindre les charges qui retiennent l’air. Pour les charges emballées et poreuses nécessitant un séchage, prévoyez un système de vide, une chemise chauffante et une alimentation en vapeur adaptée.
Pour les liquides et autres charges qui refroidissent lentement, des options de refroidissement avancées permettent de réduire la durée du cycle. Le système de refroidissement et tout ballast d’air sont sélectionnés en fonction de la charge, des conteneurs et du débit requis.
Configurations de vide et de vapeur au niveau de la porte
Optez pour une configuration à porte unique ou à double porte avec passage, permettant le chargement et le déchargement dans des zones distinctes. Les modèles à double porte présentent une capacité minimale de chambre de 250 litres. Les dimensions de la chambre et les dispositions de chargement sont définies pour chaque fabrication ; les conceptions ne respectant pas les règles dimensionnelles standard sont désignées comme des « unités sur mesure ».
Le code produit SQUARE MAX identifie sa configuration. La première lettre, S, désigne la porte coulissante latérale automatique. La deuxième lettre est N pour « sans vide » ou V pour « avec vide ». Pour les modèles à porte simple, la troisième lettre est S. La partie numérique précise la capacité de la chambre en litres.
La dernière lettre identifie la source de vapeur : G = générateur de vapeur intégré ; D = vapeur provenant directement d’une alimentation externe, telle qu’un générateur de vapeur autonome.
Découvrez les processus plus en détail
Optimiser les cycles de traitement des liquides
Pourquoi « stérile » ne signifie pas toujours « sec »
Où passe réellement le temps de cycle de l’autoclave ?
Discutez de vos besoins
Indiquez-nous le type de charge, les dimensions et le poids maximaux, les quantités à traiter et le débit souhaité. Précisez également l’espace disponible, les voies d’accès et les raccordements sur site afin qu’Astell puisse étudier avec vous les options relatives à la chambre, au système de chargement et aux cycles.
Appelez le +44 (0)20 8309 2031 ou demandez un devis.
Modèle : SNS125G to SNS3000G (125 à 3 000 litres)Modèle : SVS125G to SVS3000G (125 à 3 000 litres)
Modèle : SNS125D to SNS3000D (125 à 3 000 litres)
Modèle : SVS125D to SVS3000D (125 à 3 000 litres)

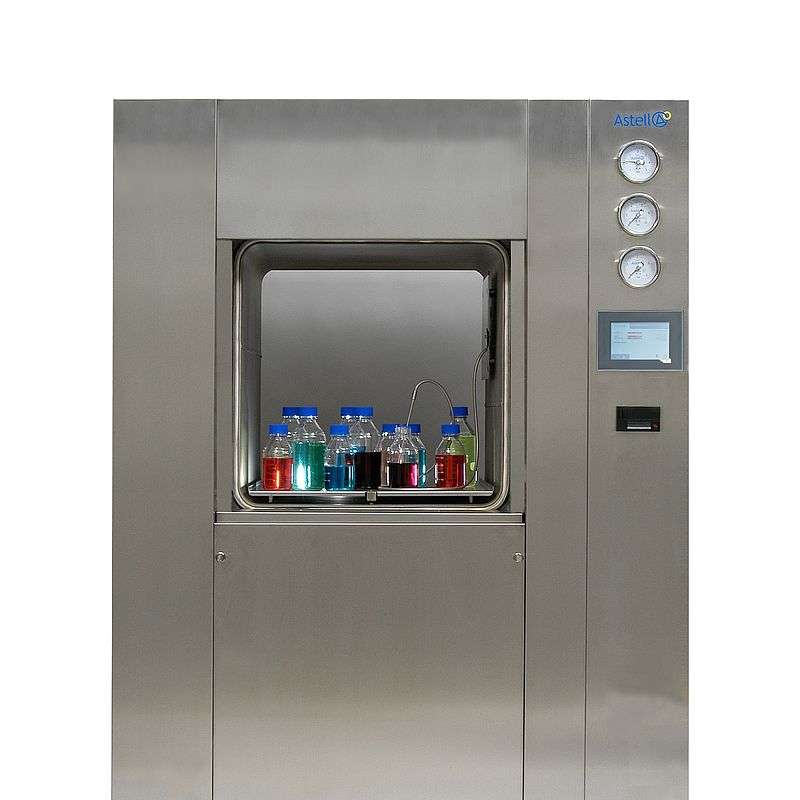

Autoclave SQUARE (125 à 980 L)
Les autoclaves Astell SQUARE offrent aux laboratoires et aux sites de production une chambre carrée permettant de traiter des liquides, de la verrerie, des instruments et des déchets de laboratoire. La forme de la chambre permet d’exploiter efficacement l’espace de chargement pour les flacons, les plateaux et autres articles de forme régulière. Chaque stérilisateur à vapeur est fabriqué sur commande et propose des options telles que l’évacuation sous vide, le séchage et un refroidissement plus rapide des liquides.
Vous pouvez choisir parmi une gamme de tailles de chambre allant de 125 à 980 litres. Les sections transversales standard des chambres sont de 500 × 500 mm, 600 × 600 mm et 700 × 700 mm en largeur et en hauteur, avec des profondeurs comprises entre 500 et 2 000 mm. Les combinaisons disponibles dépendent de la configuration. Pour des hauteurs de chambre supérieures ou des hauteurs de chargement réduites, consultez l’autoclave SQUARE MAX. Les autoclaves dont la conception ou les dimensions de la chambre ne correspondent pas aux spécifications des gammes standard d’Astell sont disponibles sous forme d’unités sur mesure.
Une même chambre peut également servir de base à un autoclave à double porte ou à passage. Les modèles à double porte ont une capacité minimale de chambre de 250 litres.
Quels types de charges souhaitez-vous traiter ?
Les liquides en bouteille et les milieux de culture mettent du temps à être chauffés jusqu’à leur centre. La temporisation du processus en fonction de la charge ne déclenche la phase de maintien de stérilisation que lorsqu’un récipient représentatif atteint la température requise. L’évacuation contrôlée limite l’ébullition et la perte de liquide à mesure que la pression chute, tandis que la charge refroidit jusqu’à une température de déchargement sûre. Pour en savoir plus, consultez la rubrique « Réussir les cycles de traitement des liquides ».
Les déchets en sachets et les articles à géométrie complexe peuvent retenir de l’air. Le cycle, les options d’évacuation de l’air et la disposition de la charge doivent permettre à la vapeur d’atteindre le matériel traité. La verrerie et les instruments peuvent nécessiter des étagères, un équipement de chargement ou une phase de séchage avant d’être à nouveau prêts à l’emploi.
Les instruments emballés, les textiles et autres charges poreuses nécessitent une évacuation efficace de l’air. Pour les charges qui doivent également sortir de la chambre à l’état sec, prévoyez un système de vide, une enveloppe chauffante et une alimentation en vapeur adaptée provenant d’un générateur intégré ou d’une source externe.
Pour des recommandations détaillées sur le chargement, consultez le document « Inside the cycle : A practical guide to loading liquid and discard autoclave runs ».
Options permettant de raccourcir le cycle
Pour les charges liquides, le refroidissement est souvent l’étape la plus longue du cycle. Des options de refroidissement telles qu’une chemise de refroidissement, des ventilateurs et un refroidissement à l’eau peuvent réduire le temps d’attente après la stérilisation. Un ballast d’air fournit une pression d’appui pendant le refroidissement rapide afin de limiter les débordements et de protéger les conteneurs adaptés. Astell peut vous recommander une combinaison adaptée à votre charge, à votre débit et aux services disponibles sur site.
Configurations de la porte pour la vapeur et le vide
Choisissez une porte à commande verticale, manuelle ou automatique, avec ou sans vide, ainsi qu’une taille de chambre adaptée à votre chargement. Le code produit identifie la configuration : la première lettre est « A » pour une porte automatique ou « M » pour une porte manuelle ; la deuxième est « V » pour vide ou « N » pour absence de vide ; et « S » indique un modèle à porte unique. La partie numérique précise la capacité de la chambre en litres.
La dernière lettre identifie la source de vapeur. Les modèles à vapeur directe sont alimentés en vapeur par une source externe, telle qu’un générateur de vapeur autonome, et se terminent par la lettre D. Les modèles équipés d’un générateur de vapeur intégré se terminent par la lettre G.
Ces configurations couvrent la gamme de 125 à 980 L dans le respect des règles dimensionnelles standard. Les chambres ne répondant pas à ces règles sont désignées comme des « unités sur mesure ». Par exemple, AVS250D désigne un modèle à porte automatique, sous vide, à porte simple, doté d’une chambre de 250 litres et d’une alimentation en vapeur externe.
Découvrez les processus plus en détail
Optimiser les cycles des liquides
Pourquoi « stérile » ne signifie pas toujours « sec »
Où passe réellement le temps de cycle de l’autoclave ?
Discutez de vos besoins
Indiquez-nous ce que vous devez stériliser, les dimensions et les quantités de la charge, ainsi que le nombre de cycles à effectuer. Des informations détaillées concernant l’espace disponible, les voies d’accès, l’alimentation en eau, l’évacuation des eaux usées, l’alimentation électrique et toute alimentation externe en vapeur aideront Astell à vous recommander la chambre et les options adaptées à votre installation.
Appelez le +44 (0)20 8309 2031 ou demandez un devis.
Modèle : ANS125G to ANS980G (125 à 980 litres)
Modèle : AVS125G to AVS980G (125 à 980 litres)
Modèle : MNS125G to MNS980G (125 à 980 litres)
Modèle : MVS125G to MVS980G (125 à 980 litres)
Modèle : ANS125D to ANS980D (125 à 980 litres)
Modèle : AVS125D to AVS980D (125 à 980 litres)
Modèle : MNS125D to MNS980D (125 à 980 litres)
Modèle : MVS125D to MVS980D (125 à 980 litres)
Autoclave SQUARE ECO (125–360 L)
La gamme SQUARE ECO d'Astell a été conçue dans un souci de prix et d'économie : elle offre toutes les fonctionnalités de la gamme standard d'autoclaves circulaires d'Astell, mais avec une capacité utile accrue grâce à une chambre de forme carrée.
La gamme ECO est conçue pour être économe en eau, avec les options de remplissage et de vidange automatiques de série, et pour consommer peu d'énergie grâce à l'utilisation de résistances de 16 kW dans la chambre sur toute la gamme.
La gamme SQUARE ECO est l'autoclave à chambre carrée idéal pour la recherche. Ces appareils peuvent stériliser la quasi-totalité du matériel autoclavable utilisé en laboratoire, des instruments et de la verrerie aux déchets et aux liquides. Ils ne permettent pas de sécher les tissus et sont équipés d'une porte manuelle, ce qui en fait nos autoclaves à chambre carrée les plus simples. Avec une capacité allant de 125 à 360 litres, la gamme SQUARE ECO offre la fonctionnalité d’un autoclave à chambre carrée à un prix très avantageux.
Contactez-nous dès maintenant au +44 (0)20 8309 2031 pour en savoir plus, ou demandez un devis en cliquant ici. Pour les organisations situées en dehors du Royaume-Uni, veuillez contacter votre revendeur national, que vous trouverez sur notre page « Trouver un revendeur ».
Modèle : MNS125E (125 litres)Modèle : MNS216E (216 litres)
Modèle : MNS250E (250 litres)
Modèle : MNS360E (360 litres)
