DIMENSÕES E OPÇÕES DOS RECIPIENTES DE PRESSÃO QUADRADOS
A Astell Scientific oferece uma linha padrão abrangente de tamanhos de câmaras de autoclave de seção quadrada, cada uma projetada e fabricada com precisão e cuidado. Durante e após a fabricação, todos os vasos de pressão são inspecionados em etapas, submetidos a testes hidráulicos e certificados por um organismo notificado. Os vasos de pressão da Astell são fabricados de acordo com as normas PED e ASME U e possuem inúmeras certificações para muitos outros países.
Tamanhos padrão de vasos de pressão SQUARE:
- 500 x 500 mm
- 600 x 600 mm
- 700 x 700 mm
- com profundidades de 500 mm a 2.000 mm
A Astell também possui capacidade para fabricar vasos de pressão de acordo com as necessidades dos clientes – uma vantagem em relação a muitos outros fabricantes de autoclaves. Entre em contato conosco para obter mais detalhes.
Os vasos de pressão das autoclaves estão disponíveis com acabamentos polidos, eletropolidos ou com jato de esferas, sendo cada um deles projetado para garantir que a base da câmara crie um caminho adequado para o escoamento do condensado. Todos os componentes em contato com o vapor são fabricados em aço inoxidável 316 (outros materiais podem ser utilizados mediante solicitação) e, como padrão, todas as conexões são aparafusadas; no entanto, vasos de pressão com conexões Tri-clover soldadas para acomodar conexões sanitárias podem ser fornecidos, caso o cliente assim o solicite. Por fim, todos os vasos de pressão da Astell são equipados com saliências para acomodar trilhos para equipamentos de carregamento e/ou uma prateleira de base padrão.
Quando for necessária uma câmara com camisa, para proporcionar uma secagem superior, por exemplo (ou seja, para esterilizar instrumentos embalados ou tecidos), os vasos de pressão da Astell são totalmente revestidos por uma camisa (e não seccionais, como ocorre com alguns fabricantes), proporcionando a melhor distribuição de calor e a máxima área de superfície para um resfriamento rápido e eficiente. Os vasos de pressão com camisa são projetados para garantir a drenagem completa após um ciclo de resfriamento, a fim de reduzir o golpe de aríete.
Autoclave SQUARE de porta dupla (250–3.000 L)
Os autoclaves SQUARE de porta dupla da Astell oferecem aos laboratórios e instalações de produção uma câmara para o processamento de cargas e sua transferência entre áreas separadas. Uma porta em cada extremidade permite o carregamento de um lado e o descarregamento do outro, possibilitando a transferência controlada em aplicações de salas limpas ou de contenção. Cada esterilizador a vapor é fabricado sob encomenda, com opções para remoção de ar a vácuo, secagem e resfriamento mais rápido de líquidos.
Escolha entre capacidades de câmara de 250 a 3.000 litros, com as dimensões da câmara, disposições de carregamento e controles de transferência especificados de acordo com sua carga e instalação. As combinações disponíveis dependem da configuração. Autoclaves com projetos ou tamanhos de câmara fora das especificações das linhas padrão da Astell estão disponíveis como Unidades Personalizadas. Câmaras com mais de 3.000 litros estão disponíveis, sujeitas a análise de engenharia.
Os modelos com porta dupla baseiam-se normalmente nas linhas SQUARE ou SQUARE MAX. O modelo SQUARE utiliza portas de deslizamento vertical; para câmaras mais altas ou alturas de carregamento mais baixas, consulte o modelo SQUARE MAX com portas de deslizamento lateral.
Projetar com base no processo de transferência
Comece pelos itens que devem passar entre as duas áreas. Suas dimensões, materiais e disposição de carregamento determinam os requisitos da câmara e do ciclo. Considere cestas, bandejas ou carrinhos de carregamento, além dos próprios itens. Qualquer item grande demais para a abertura útil ou para a câmara não poderá passar por essa rota.
O intertravamento das portas (que controla se ambas as portas podem se abrir ao mesmo tempo ou não), o destravamento dependente do ciclo (se, quando e qual porta é destravada com base no ciclo específico selecionado e em seu resultado) e a direção necessária da transferência devem ser acordados como parte da especificação. Um processo de transferência controlado depende da instalação completa e de seus procedimentos operacionais, bem como do ciclo de esterilização da autoclave. Leia mais em “Aspectos a serem considerados na aquisição de uma autoclave de passagem”.
As opções de processamento também devem ser adequadas à carga. Líquidos requerem aquecimento e resfriamento controlados, enquanto resíduos ensacados, itens embalados e equipamentos complexos podem necessitar de remoção eficaz do ar. Nos casos em que as cargas devem sair da câmara secas, especifique vácuo, uma camisa aquecida e um suprimento adequado de vapor.
A capacidade de processamento é importante, pois a autoclave pode se tornar um gargalo no fluxo de trabalho de transferência. Cargas líquidas podem levar muito tempo para esfriar sem opções adequadas de resfriamento, atrasando a transferência das cargas subsequentes. A Astell pode avaliar a frequência de ciclo necessária e recomendar o tamanho da câmara e a configuração de processamento.
Vedações de barreira e integração com as instalações
Para uma instalação de passagem montada na parede, pode-se especificar uma vedação bacteriológica livre de patógenos específicos (SPF) para vedar a interface entre a autoclave e a barreira circundante. A vedação e os detalhes da instalação devem atender aos requisitos de separação da instalação.
Aplicações de contenção, incluindo o Nível de Contenção 3, podem exigir filtragem de exaustão e retenção ou tratamento de efluentes. Esses requisitos devem ser avaliados em conjunto com a carga, a direção da transferência e o projeto da instalação. A Astell pode discutir integrações especializadas, incluindo interfaces com cabines de segurança biológica Classe III ou caixas de luvas.
Monitoramento e controles em ambos os lados
Um visor secundário pode ser instalado ao lado da segunda porta para que os operadores em ambas as áreas possam monitorar o andamento do ciclo. Os controles também podem ser fornecidos no segundo lado, com as funções e o acesso permitidos acordados como parte do acordo operacional.
Explore os processos com mais detalhes
Como realizar corretamente os ciclos de líquidos
Por que “estéril” nem sempre significa “seco”
Para onde realmente vai o tempo de ciclo da autoclave
Discuta suas necessidades de passagem
Informe-nos as dimensões e os materiais da carga, a direção de transferência necessária, as características das duas áreas, a capacidade de processamento esperada e os serviços disponíveis no local. A Astell pode analisar com você os arranjos relativos à câmara, à barreira, ao ciclo e ao carregamento e, em seguida, fornecer uma especificação e um orçamento para a instalação proposta.
Ligue para +44 (0)20 8309 2031 ou solicite um orçamento.
Modelo: AND250G to AND980G (250 a 980 litros)Modelo: AVD250G to AVD980G (250 a 980 litros)
Modelo: MND250G to MND980G (250 a 980 litros)
Modelo: MVD250G to MVD980G (250 a 980 litros)
Modelo: AND250D to AND980D (250 a 980 litros)
Modelo: AVD250D to AVD980D (250 a 980 litros)
Modelo: MND250D to MND980D (250 a 980 litros)
Modelo: MVD250D to MVD980D (250 a 980 litros)
Modelo: SND250G to SND3000G (250 a 3.000 litros)
Modelo: SVD250G to SVD3000G (250 a 3.000 litros)
Modelo: SND250D to SND3000D (250 a 3.000 litros)
Modelo: SVD250D to SVD3000D (250 a 3.000 litros)
Autoclave SQUARE MAX (125–3.000 L)
Os autoclaves Astell SQUARE MAX oferecem aos laboratórios e instalações de produção uma câmara quadrada ou retangular com uma porta automática de deslizamento lateral. Esse arranjo permite câmaras mais altas e alturas de carregamento mais baixas, tornando-as adequadas para equipamentos volumosos, cargas em carrinhos e processamento de alto rendimento. Cada esterilizador a vapor é fabricado sob encomenda, com opções para remoção de ar a vácuo, secagem e resfriamento mais rápido de líquidos.
As capacidades das câmaras de porta única variam de 125 a 3.000 litros, com dimensões e disposições de carregamento selecionadas de acordo com a sua carga, dentro das regras de projeto da linha. Os modelos foram fabricados com alturas de carregamento de cerca de 500 mm acima do nível do piso; alturas de carregamento mais baixas podem ser possíveis, dependendo do projeto. Autoclaves com projetos ou tamanhos de câmara fora das especificações das linhas padrão da Astell estão disponíveis por meio das Unidades Personalizadas. Câmaras com mais de 3.000 litros estão sujeitas a análise de engenharia e às isenções ou aprovações necessárias.
Para cargas adequadas a uma porta deslizante vertical e uma capacidade de câmara de 125 a 980 litros, consulte a linha SQUARE. O projeto SQUARE MAX também pode servir de base para uma autoclave de porta dupla ou de passagem, com capacidade mínima de câmara de 250 litros.
Câmaras adaptadas à sua carga
Os exemplos abaixo ilustram dimensões de câmaras personalizadas de projetos anteriores. Câmaras fora das regras dimensionais padrão são classificadas como Unidades Personalizadas; esses exemplos não definem uma faixa de tamanhos padrão para a SQUARE MAX.
Dimensões da câmara L × A × P (mm) | Volume aproximado |
500 × 820 × 800 | 328 L |
700 × 1.000 × 1.000 | 700 L |
820 × 900 × 1300 | 959 L |
700 × 1.250 × 1.000 | 875 L |
700 × 1.000 × 2.000 | 1.400 L |
700 × 1.250 × 1.725 | 1.509 L |
Os volumes são cálculos geométricos aproximados com base nas dimensões apresentadas. O espaço de carga disponível depende dos acessórios da câmara e da disposição da carga.
A certificação PED atual da Astell abrange autoclaves a vapor de até 3.000 litros. Câmaras maiores podem ser viáveis como projetos sob medida, sujeitas a análise de engenharia e às isenções ou aprovações necessárias. Entre em contato com a Astell para discutir a viabilidade.
O que você precisa processar
O SQUARE MAX pode ser especificado com uma ampla gama de opções da Astell para líquidos, material de vidro, resíduos de laboratório e cargas mais exigentes. A remoção de ar por vácuo ajuda o vapor a atingir cargas que retêm ar. Para cargas embaladas e porosas que requerem secagem, especifique vácuo, uma camisa aquecida e um suprimento de vapor adequado.
Para líquidos e outras cargas que esfriam lentamente, opções avançadas de resfriamento podem reduzir o tempo de ciclo. O arranjo de resfriamento e qualquer lastro de ar são selecionados de acordo com a carga, os recipientes e a capacidade de processamento necessária.
Configurações de vácuo e vapor na porta
Escolha uma máquina de porta única ou um modelo de passagem com porta dupla, no qual o carregamento e o descarregamento ocorrem em áreas separadas. Os modelos de porta dupla possuem uma capacidade mínima da câmara de 250 litros. As dimensões da câmara e os arranjos de carregamento são acordados para cada projeto, sendo que projetos fora das regras dimensionais padrão são especificados como Unidades Personalizadas.
O código do produto SQUARE MAX identifica sua configuração. A primeira letra, S, indica a porta deslizante lateral automática. A segunda letra é N para sem vácuo ou V para vácuo. Para modelos de porta única, a terceira letra é S. A parte numérica especifica a capacidade da câmara em litros.
A letra final identifica a fonte de vapor: G = gerador de vapor integrado; D = vapor direto proveniente de um suprimento externo, como um gerador de vapor independente.
Explore os processos com mais detalhes
Como acertar nos ciclos de líquidos
Por que “estéril” nem sempre significa “seco”
Para onde realmente vai o tempo de ciclo da autoclave
Discuta suas necessidades
Informe-nos o tipo de carga, as dimensões e o peso máximos, as quantidades a serem processadas e a produtividade desejada. Inclua o espaço disponível, a via de acesso e os serviços do local para que a Astell possa analisar com você as opções de câmara, sistema de carregamento e ciclos.
Ligue para +44 (0)20 8309 2031 ou solicite um orçamento.
Modelo: SNS125G to SNS3000G (125 a 3.000 litros)Modelo: SVS125G to SVS3000G (125 a 3.000 litros)
Modelo: SNS125D to SNS3000D (125 a 3.000 litros)
Modelo: SVS125D to SVS3000D (125 a 3.000 litros)

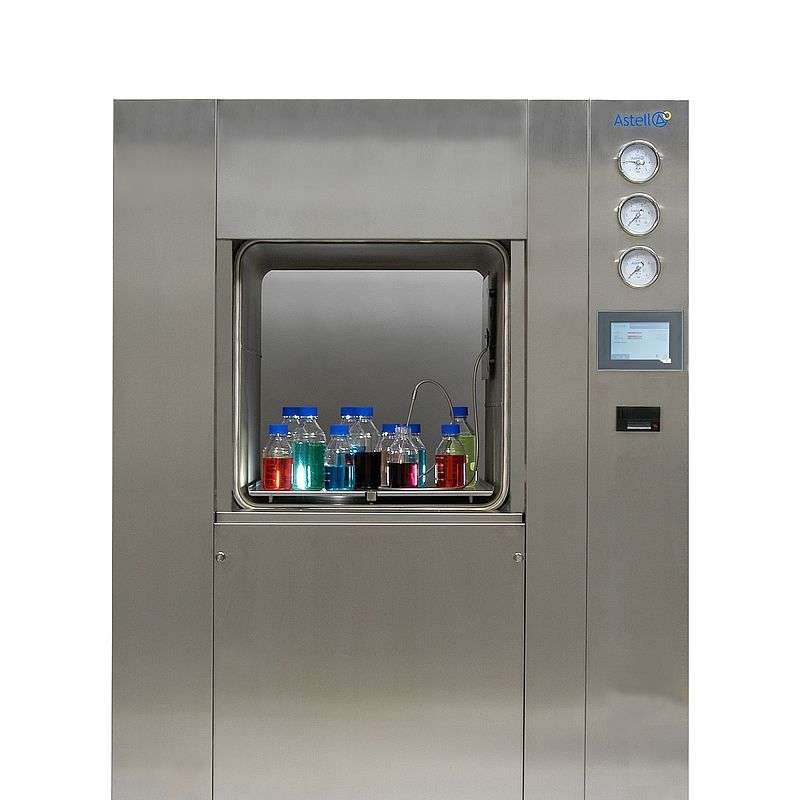

Autoclave SQUARE (125–980 L)
Os autoclaves Astell SQUARE oferecem aos laboratórios e instalações de produção uma câmara quadrada para o processamento de líquidos, material de vidro, instrumentos e resíduos laboratoriais. O formato da câmara permite o uso eficiente do espaço de carga para frascos, bandejas e outros itens de formato regular. Cada esterilizador a vapor é fabricado sob encomenda, com opções para remoção de ar a vácuo, secagem e resfriamento mais rápido de líquidos.
Escolha entre uma variedade de tamanhos de câmara, de 125 a 980 litros. As seções transversais padrão da câmara são 500 × 500 mm, 600 × 600 mm e 700 × 700 mm de largura e altura, com profundidades de 500 a 2.000 mm. As combinações disponíveis dependem da configuração. Para câmaras mais altas e alturas de carregamento mais baixas, considere primeiro a autoclave SQUARE MAX. Autoclaves com projetos ou tamanhos de câmara fora das especificações das linhas padrão da Astell estão disponíveis como unidades personalizadas.
A mesma câmara pode servir de base para uma autoclave de porta dupla ou de passagem. Os modelos de porta dupla têm uma capacidade mínima de câmara de 250 litros.
O que é necessário para processar
Líquidos engarrafados e meios de cultura levam tempo para serem aquecidos até o centro. O tempo de processo com detecção de carga inicia a retenção de esterilização somente quando um recipiente representativo atinge a temperatura exigida. A exaustão controlada limita a ebulição e a perda de líquido à medida que a pressão cai, enquanto a carga esfria até uma temperatura segura para descarga. Leia mais em “Como realizar corretamente os ciclos de líquidos”.
Resíduos ensacados e itens com geometria complexa podem reter ar. O ciclo, as opções de remoção de ar e o padrão de carregamento devem permitir que o vapor alcance o material a ser tratado. Vidraria e instrumentos podem necessitar de prateleiras, equipamentos de carregamento ou uma etapa de secagem antes de estarem prontos para uso novamente.
Instrumentos embalados, tecidos e outras cargas porosas exigem uma remoção eficaz do ar. Para cargas que também precisam sair da câmara secas, especifique vácuo, uma camisa aquecida e um suprimento adequado de vapor proveniente de um gerador integrado ou de uma fonte externa.
Para orientações práticas sobre carregamento, consulte “Por dentro do ciclo: um guia prático para o carregamento de ciclos de autoclave com líquidos e resíduos”.
Opções que reduzem a duração do ciclo
Para cargas líquidas, o resfriamento costuma ser a parte mais demorada do ciclo. Opções de resfriamento, como camisa de resfriamento, ventiladores e resfriamento a água, podem reduzir o tempo de espera após a esterilização. O lastro de ar fornece pressão de suporte durante o resfriamento rápido para ajudar a limitar o transbordamento e proteger recipientes adequados. A Astell pode recomendar uma combinação adequada para sua carga, capacidade de processamento e serviços disponíveis no local.
Configurações de vapor e vácuo da porta
Escolha uma porta de acionamento vertical manual ou automática, com ou sem vácuo, e um tamanho de câmara adequado à sua carga. O código do produto identifica a configuração: a primeira letra é A para porta automática ou M para porta manual; a segunda é V para vácuo ou N para sem vácuo; e S indica um modelo de porta única. A parte numérica especifica a capacidade da câmara em litros.
A letra final identifica a fonte de vapor. Os modelos de vapor direto recebem vapor de um suprimento externo, como um gerador de vapor independente, e terminam em D. Os modelos com gerador de vapor integrado terminam em G.
Essas configurações abrangem a faixa de 125 a 980 L dentro das normas dimensionais padrão. Câmaras fora dessas normas são especificadas como Unidades Personalizadas. Por exemplo, AVS250D identifica um modelo com porta automática, vácuo, porta única, câmara de 250 litros e fonte de vapor externa.
Explore os processos com mais detalhes
Como definir corretamente os ciclos de líquidos
Por que “estéril” nem sempre significa “seco”
Para onde realmente vai o tempo de ciclo da autoclave
Discuta suas necessidades
Informe-nos o que precisa esterilizar, as dimensões e quantidades da carga, bem como o número de ciclos necessários. Detalhes sobre o espaço disponível, via de acesso, abastecimento de água, drenagem, eletricidade e qualquer fornecimento externo de vapor ajudarão a Astell a recomendar a câmara e as opções adequadas para sua instalação.
Ligue para +44 (0)20 8309 2031 ou solicite um orçamento.
Modelo: ANS125G to ANS980G (125 a 980 litros)
Modelo: AVS125G to AVS980G (125 a 980 litros)
Modelo: MNS125G to MNS980G (125 a 980 litros)
Modelo: MVS125G to MVS980G (125 a 980 litros)
Modelo: ANS125D to ANS980D (125 a 980 litros)
Modelo: AVS125D to AVS980D (125 a 980 litros)
Modelo: MNS125D to MNS980D (125 a 980 litros)
Modelo: MVS125D to MVS980D (125 a 980 litros)
Autoclave SQUARE ECO (125–360 L)
A linha SQUARE ECO da Astell foi projetada levando em conta o preço e a economia — a linha ECO oferece todas as funcionalidades da linha padrão de autoclaves circulares da Astell, mas com maior capacidade útil graças ao design quadrado da câmara.
A linha ECO foi projetada para ser eficiente no uso da água, com as opções de enchimento automático (Autofill) e drenagem automática (Autodrain) incluídas de série, além de apresentar baixo consumo de energia graças à utilização de aquecedores de 16 kW na câmara em toda a linha.
A linha SQUARE ECO é a autoclave de câmara quadrada perfeita para uso em pesquisa. Essas unidades podem esterilizar praticamente todo o material esterilizável por autoclave utilizado em laboratório — desde instrumentos e material de vidro até resíduos e líquidos. Elas não podem secar tecidos e possuem uma porta manual, o que as torna nossas autoclaves de câmara quadrada mais simples. Com capacidades de 125 a 360 litros, a SQUARE ECO oferece a praticidade de uma autoclave de câmara quadrada por uma fração do preço.
Entre em contato pelo número +44 (0)20 8309 2031 para obter mais informações ou solicite um orçamento clicando aqui. Para organizações fora do Reino Unido, entre em contato com seu revendedor nacional, que pode ser encontrado em nossa página “Encontre um revendedor”.
Modelo: MNS125E (125 litros)Modelo: MNS216E (216 litros)
Modelo: MNS250E (250 litros)
Modelo: MNS360E (360 litros)
