GRÖSSEN UND OPTIONEN FÜR QUADRATISCHE DRUCKBEHÄLTER
Astell Scientific bietet ein umfassendes Standardsortiment an Autoklavenkammern mit quadratischem Querschnitt an, die jeweils mit Präzision und Sorgfalt konstruiert und gefertigt werden. Während und nach der Fertigung werden alle Druckbehälter stufenweise geprüft, einer hydraulischen Prüfung unterzogen und von einer benannten Stelle gestempelt. Die Druckbehälter von Astell werden gemäß den Normen PED und ASME U hergestellt und verfügen über zahlreiche Zulassungen für viele weitere Länder.
Standardgrößen für Druckbehälter mit quadratischem Querschnitt:
- 500 × 500 mm
- 600 × 600 mm
- 700 × 700 mm
- mit Tiefen von 500 mm bis 2.000 mm
Astell fertigt auf Anfrage auch Druckbehälter nach individuellen Vorgaben. Kontaktieren Sie uns für weitere Informationen.
Die Druckbehälter sind mit polierter, elektropolierter oder perlgestrahlter Kammeroberfläche erhältlich; jede Ausführung gewährleistet einen ungehinderten Kondensatabfluss. Alle Komponenten, die mit Dampf in Berührung kommen, werden aus Edelstahl 316 gefertigt (andere Werkstoffe sind auf Anfrage möglich), und standardmäßig sind alle Anschlüsse verschraubt; auf Kundenwunsch können jedoch auch Druckbehälter mit geschweißten Tri-Clover-Anschlüssen für Sanitärarmaturen geliefert werden. Schließlich sind alle Astell-Druckbehälter mit Aufsatzflanschen zur Aufnahme von Schienen für Beladevorrichtungen und/oder eines Standard-Bodenregals ausgestattet.
Ist eine doppelwandige Kammer erforderlich, beispielsweise zur Gewährleistung einer optimalen Trocknung (z. B. bei der Sterilisation von verpackten Instrumenten oder Textilien), sind die Druckbehälter von Astell vollständig doppelwandig ausgeführt (und nicht, wie bei einigen Herstellern, nur in bestimmten Abschnitten), was eine optimale Wärmeverteilung und eine maximale Oberfläche für eine schnelle und effiziente Abkühlung gewährleistet. Doppelwandige Druckbehälter sind so konstruiert, dass nach einem Abkühlzyklus eine vollständige Entleerung gewährleistet ist, um Wasserschläge zu reduzieren.

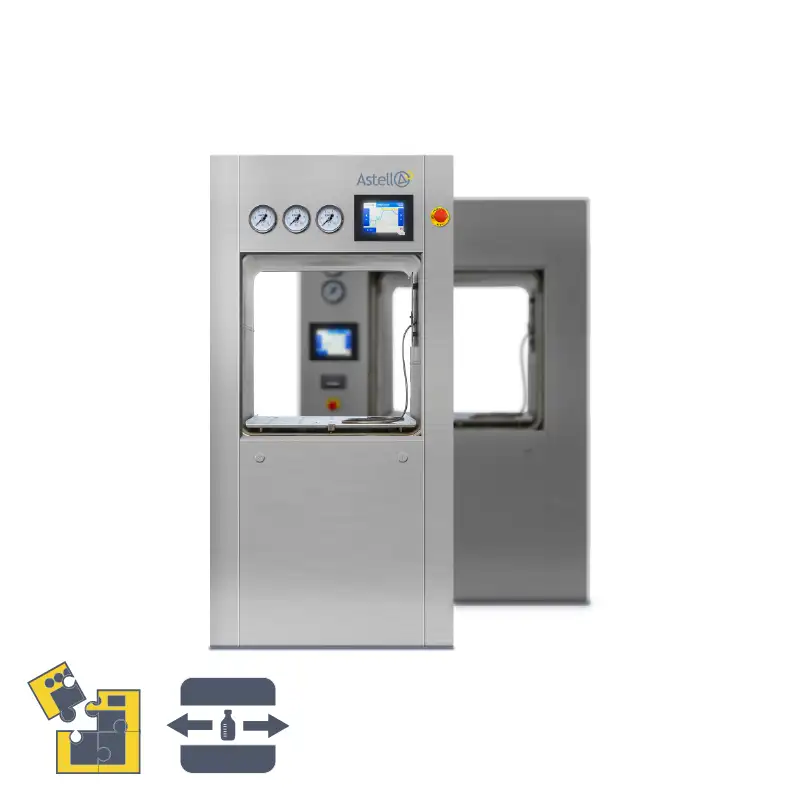

Zweiflügeliger SQUARE-Autoklav (250–3.000 l)
Die doppelflügeligen SQUARE-Autoklaven von Astell bieten Laboren und Produktionsstätten eine Kammer zur Aufbereitung von Chargen und deren Transfer zwischen getrennten Bereichen. Eine Tür an jedem Ende ermöglicht das Beladen auf der einen Seite und das Entladen auf der anderen Seite, was einen kontrollierten Transfer in Reinraum- oder Containment-Anwendungen unterstützt. Jeder Dampfsterilisator wird auf Bestellung gefertigt und bietet Optionen für Vakuumentlüftung, Trocknung sowie schnellere Flüssigkeitskühlung.
Wählen Sie Kammerkapazitäten von 250 bis 3.000 Litern; Kammerabmessungen, Beladungskonfigurationen und Transfersteuerungen werden an Ihre Beladung und Ihre Anlage angepasst. Die verfügbaren Kombinationen hängen von der jeweiligen Konfiguration ab. Autoklaven mit Ausführungen oder Kammergrößen, die außerhalb der Spezifikationen der Standard-Astell-Baureihen liegen, sind als Sonderanfertigungen erhältlich. Kammern mit einem Fassungsvermögen von mehr als 3.000 Litern sind nach technischer Prüfung verfügbar.
Doppeltür-Ausführungen basieren in der Regel auf den Baureihen SQUARE oder SQUARE MAX. Die Baureihe SQUARE verfügt über vertikal verschiebbare Türen; für höhere Kammern oder geringere Beladehöhen empfehlen wir die seitlich verschiebbare Ausführung SQUARE MAX.
Auslegung unter Berücksichtigung des Transferprozesses
Beginnen Sie mit den Gegenständen, die zwischen den beiden Bereichen transportiert werden müssen. Ihre Abmessungen, Materialien und die Anordnung beim Beladen bestimmen die Anforderungen an die Kammer und den Zyklus. Berücksichtigen Sie dabei neben den Gegenständen selbst auch Körbe, Tabletts oder Beladungswagen. Alles, was zu groß für die nutzbare Öffnung oder die Kammer ist, kann diesen Weg nicht passieren.
Die Türverriegelung (steuert, ob beide Türen gleichzeitig geöffnet werden können), die zyklusabhängige Entriegelung (bestimmt, ob, wann und welche Tür je nach gewähltem Zyklus und dessen Ergebnis freigegeben wird) sowie die erforderliche Transportrichtung sind als Teil der Spezifikation festzulegen. Ein kontrollierter Transferprozess hängt von der gesamten Anlage, den Betriebsabläufen und dem Sterilisationszyklus des Autoklaven ab. Lesen Sie mehr dazu unter „Zu berücksichtigende Merkmale beim Kauf eines Durchlaufautoklaven“.
Die Verarbeitungsoptionen müssen zudem zur jeweiligen Beladung passen. Flüssigkeiten erfordern eine kontrollierte Erwärmung und Abkühlung, während in Beuteln verpackte Abfälle, umhüllte Gegenstände und komplexe Geräte möglicherweise eine effektive Entlüftung benötigen. Wenn die Beladungen die Kammer trocken verlassen müssen, sollten Sie Vakuum, einen beheizten Mantel und eine geeignete Dampfzufuhr festlegen.
Der Durchsatz ist von Bedeutung, da der Autoklav zu einem Engpass im Transfer-Workflow werden kann. Das Abkühlen von Flüssigkeiten kann ohne geeignete Kühloptionen lange dauern, was den Transfer nachfolgender Chargen verzögert. Astell kann die erforderliche Zyklusfrequenz ermitteln und eine Kammergröße sowie eine geeignete Verarbeitungskonfiguration empfehlen.
Barriereabdichtungen und Einbindung in die Anlage
Bei einer wandmontierten Durchreicheinstallation kann eine bakteriologische Dichtung nach dem „Specific Pathogen Free“-Standard (SPF) vorgesehen werden, um die Schnittstelle zwischen dem Autoklav und der umgebenden Barriere abzudichten. Die Dichtung und die Installationsdetails müssen den Trennungsanforderungen der Einrichtung entsprechen.
Anwendungen im Bereich der Containment-Sicherheit, einschließlich Containment-Stufe 3, erfordern unter Umständen eine Abluftfilterung sowie die Rückhaltung oder Aufbereitung von Abwässern. Diese Anforderungen sollten unter Berücksichtigung der Charge, der Transportrichtung und der Anlagenauslegung geprüft werden. Astell kann spezielle Integrationslösungen erörtern, einschließlich Schnittstellen zu biologischen Sicherheitswerkbänken der Klasse III oder Handschuhkästen.
Überwachung und Steuerung auf beiden Seiten
Neben der zweiten Tür kann ein zweites Display angebracht werden, damit das Bedienpersonal in beiden Bereichen den Fortschritt des Zyklus überwachen kann. Auch auf der zweiten Seite können Bedienelemente vorgesehen werden, wobei die zulässigen Funktionen und Zugriffsrechte im Rahmen der Betriebsvereinbarung festgelegt werden.
Erfahren Sie mehr über die Prozesse
Flüssigkeitszyklen richtig gestalten
Warum „steril“ nicht immer „trocken“ bedeutet
Wohin die Autoklav-Zykluszeit tatsächlich fließt
Besprechen Sie Ihre Anforderungen an den Durchlauf
Teilen Sie uns die Abmessungen und Materialien der Beladung, die erforderliche Transportrichtung, die Beschaffenheit der beiden Bereiche, den erwarteten Durchsatz sowie die vor Ort verfügbaren Versorgungsanschlüsse mit. Astell kann gemeinsam mit Ihnen die Kammer-, Barriere-, Zyklus- und Beladungsanordnungen erörtern und Ihnen anschließend eine Spezifikation sowie ein Angebot für die vorgeschlagene Anlage unterbreiten.
Rufen Sie uns unter +44 (0)20 8309 2031 an oder fordern Sie ein Angebot an.
Modell: AND250G to AND980G (250 bis 980 Liter)Modell: AVD250G to AVD980G (250 bis 980 Liter)
Modell: MND250G to MND980G (250 bis 980 Liter)
Modell: MVD250G to MVD980G (250 bis 980 Liter)
Modell: AND250D to AND980D (250 bis 980 Liter)
Modell: AVD250D to AVD980D (250 bis 980 Liter)
Modell: MND250D to MND980D (250 bis 980 Liter)
Modell: MVD250D to MVD980D (250 bis 980 Liter)
Modell: SND250G to SND3000G (250 bis 3.000 Liter)
Modell: SVD250G to SVD3000G (250 bis 3.000 Liter)
Modell: SND250D to SND3000D (250 bis 3.000 Liter)
Modell: SVD250D to SVD3000D (250 bis 3.000 Liter)

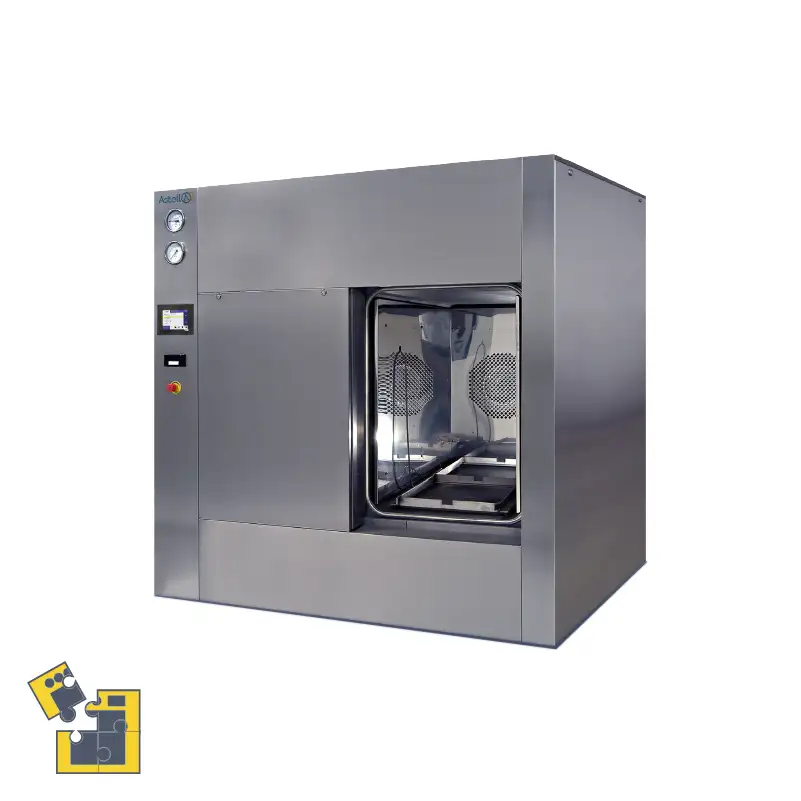

SQUARE MAX-Autoklav (125–3.000 l)
Die Astell SQUARE MAX-Autoklaven bieten Laboren und Produktionsstätten eine quadratische oder rechteckige Kammer mit einer automatisch seitlich verschiebbaren Tür. Diese Anordnung ermöglicht höhere Kammern und geringere Beladehöhen, wodurch sich die Geräte für sperrige Ausrüstung, Wagenladungen und die Verarbeitung mit hohem Durchsatz eignen. Jeder Dampfsterilisator wird auf Bestellung gefertigt und bietet Optionen für Vakuumentlüftung, Trocknung sowie schnellere Flüssigkeitskühlung.
Die Kammerkapazitäten der eintürigen Modelle reichen von 125 bis 3.000 Litern, wobei Abmessungen und Beladungskonfigurationen entsprechend Ihrer Beladung im Rahmen der Konstruktionsvorgaben der Baureihe ausgewählt werden. Die Modelle wurden mit Beladehöhen von etwa 500 mm über dem Boden gefertigt; je nach Ausführung sind auch geringere Beladehöhen möglich. Autoklaven mit Ausführungen oder Kammergrößen, die außerhalb der Spezifikationen der Standard-Astell-Baureihen liegen, sind als Sonderanfertigungen erhältlich. Kammern mit einem Fassungsvermögen von mehr als 3.000 Litern unterliegen einer technischen Prüfung sowie den erforderlichen Ausnahmegenehmigungen oder Zulassungen.
Für Ladungen, die für eine vertikal verschiebbare Tür und ein Kammervolumen von 125–980 Litern geeignet sind, empfehlen wir Ihnen, die SQUARE-Baureihe in Betracht zu ziehen. Die SQUARE MAX-Ausführung kann auch als Grundlage für einen Autoklaven mit Doppeltür oder Durchreiche dienen, wobei das Mindestkammervolumen 250 Liter beträgt.
Kammern, die auf Ihre Beladung zugeschnitten sind
Die folgenden Beispiele veranschaulichen maßgeschneiderte Kammerabmessungen aus früheren Bauprojekten. Kammern, die außerhalb der Standardabmessungen liegen, werden als Sonderanfertigungen (Custom Units) klassifiziert; diese Beispiele definieren keinen Standard-Größenbereich für SQUARE MAX.
Kammerabmessungen B × H × T (mm) | Ungefähres Volumen |
500 × 820 × 800 | 328 l |
700 × 1000 × 1000 | 700 l |
820 × 900 × 1300 | 959 l |
700 × 1250 × 1000 | 875 l |
700 × 1000 × 2000 | 1.400 L |
700 × 1250 × 1725 | 1.509 l |
Die Volumenangaben sind ungefähre geometrische Berechnungen auf Grundlage der angegebenen Abmessungen. Der verfügbare Laderaum hängt von der Kammerausstattung und der Beladungsanordnung ab.
Die aktuelle PED-Zertifizierung von Astell gilt für Dampfautoklaven bis zu 3.000 Litern. Größere Kammern sind möglicherweise als Sonderanfertigungen realisierbar, vorbehaltlich einer technischen Prüfung und der erforderlichen Ausnahmegenehmigungen oder Zulassungen. Bitte wenden Sie sich an Astell, um die Machbarkeit zu besprechen.
Welche Lasten müssen Sie verarbeiten?
Der SQUARE MAX kann mit einer Vielzahl von Astell-Optionen für Flüssigkeiten, Glasgeräte, Laborabfälle und anspruchsvollere Beladungen ausgestattet werden. Die Vakuumentlüftung hilft dem Dampf, auch an Stellen zu gelangen, an denen Luft eingeschlossen ist. Für verpackte und poröse Beladungen, die getrocknet werden müssen, sollten Sie Vakuum, einen beheizten Mantel und eine geeignete Dampfzufuhr vorsehen.
Bei Flüssigkeiten und anderen Chargen, die langsam abkühlen, verkürzen erweiterte Kühloptionen die Zykluszeit. Die Kühlanordnung und etwaige Luftballastmengen werden entsprechend der Charge, den Behältern und dem erforderlichen Durchsatz ausgewählt.
Konfigurationen für Türvakuum und Dampfzufuhr
Wählen Sie ein eintüriges Gerät oder eine doppeltürige Durchlaufausführung, bei der das Be- und Entladen in getrennten Bereichen erfolgt. Doppeltürige Modelle verfügen über ein Mindestkammervolumen von 250 Litern. Die Kammerabmessungen und Beladungskonfigurationen werden für jede Anfertigung individuell vereinbart; Ausführungen, die von den Standardabmessungen abweichen, werden als Sonderanfertigungen bezeichnet.
Der Produktcode „SQUARE MAX“ kennzeichnet die jeweilige Konfiguration. Der erste Buchstabe „S“ steht für die automatische, seitlich verschiebbare Tür. Der zweite Buchstabe ist „N“ für „kein Vakuum“ oder „V“ für „Vakuum“. Bei eintürigen Modellen ist der dritte Buchstabe „S“. Der numerische Teil gibt das Kammervolumen in Litern an.
Der letzte Buchstabe kennzeichnet die Dampfquelle: G = integrierter Dampferzeuger; D = direkter Dampf aus einer externen Versorgung, beispielsweise einem eigenständigen Dampferzeuger.
Erfahren Sie mehr über die Prozesse
Flüssigkeitszyklen richtig gestalten
Warum „steril“ nicht immer „trocken“ bedeutet
Wohin die Autoklav-Zykluszeit tatsächlich fließt
Besprechen Sie Ihre Anforderungen
Teilen Sie uns die Art der Beladung, die maximalen Abmessungen und das Gewicht, die zu verarbeitenden Mengen sowie Ihren gewünschten Durchsatz mit. Geben Sie bitte auch den verfügbaren Platz, den Zugangsweg und die vor Ort vorhandenen Versorgungsanschlüsse an, damit Astell gemeinsam mit Ihnen die Kammer, das Beladesystem und die Zyklusoptionen besprechen kann.
Rufen Sie uns unter +44 (0)20 8309 2031 an oder fordern Sie ein Angebot an.
Modell: SNS125G to SNS3000G (125 – 3.000 Liter)Modell: SVS125G to SVS3000G (125 – 3.000 Liter)
Modell: SNS125D to SNS3000D (125 – 3.000 Liter)
Modell: SVS125D to SVS3000D (125 – 3.000 Liter)

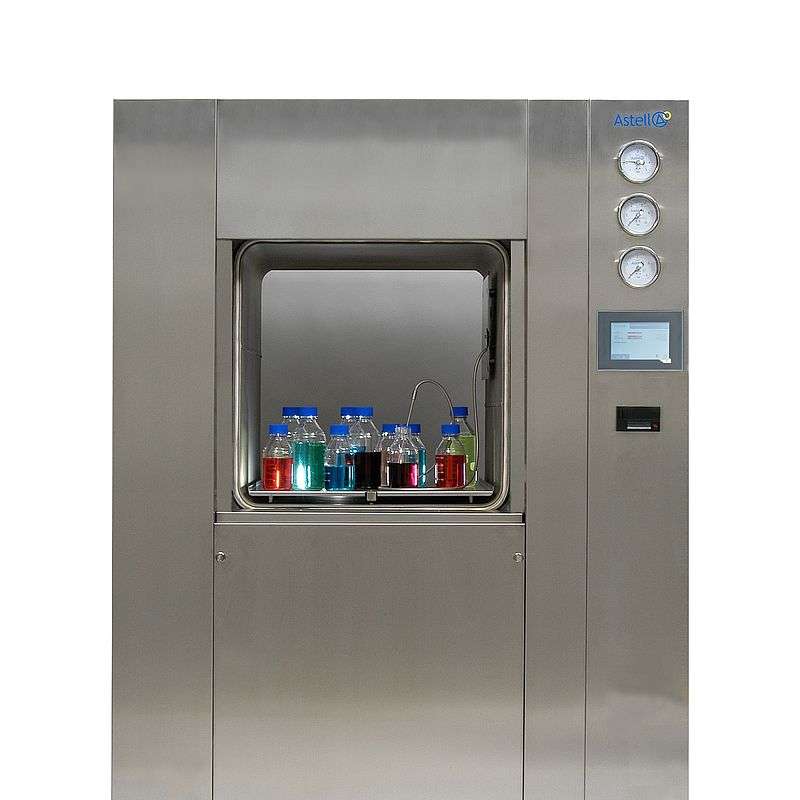

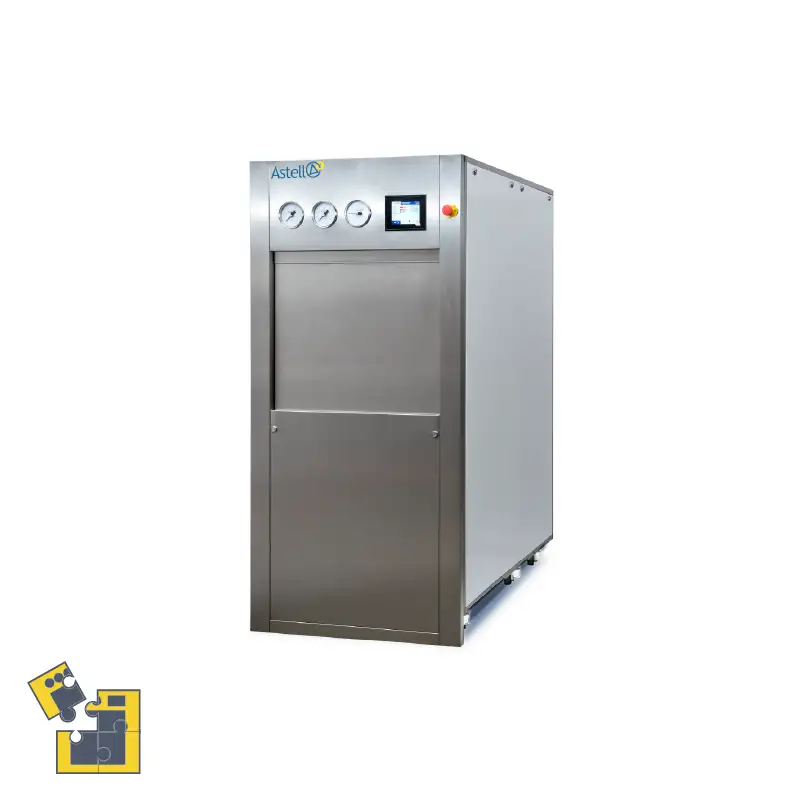

SQUARE-Autoklav (125–980 l)
Die Astell SQUARE-Autoklaven bieten Laboren und Produktionsstätten eine quadratische Kammer zur Aufbereitung von Flüssigkeiten, Glasgeräten, Instrumenten und Laborabfällen. Die Kammerform ermöglicht eine effiziente Nutzung des Laderaums für Flaschen, Schalen und andere regelmäßig geformte Gegenstände. Jeder Dampfsterilisator wird auf Bestellung gefertigt und bietet Optionen für Vakuumentlüftung, Trocknung sowie eine schnellere Flüssigkeitskühlung.
Wählen Sie aus einer Reihe von Kammergrößen von 125 bis 980 Litern. Die Standardquerschnitte der Kammern betragen 500 × 500 mm, 600 × 600 mm und 700 × 700 mm in Breite und Höhe, bei Tiefen von 500 bis 2.000 mm. Die verfügbaren Kombinationen hängen von der jeweiligen Konfiguration ab. Für höhere Kammern und geringere Beladehöhen sollten Sie zunächst den Autoklav SQUARE MAX in Betracht ziehen. Autoklaven mit Ausführungen oder Kammergrößen, die außerhalb der Spezifikationen der Standard-Astell-Baureihen liegen, sind als Sonderanfertigungen erhältlich.
Die gleiche Kammer dient auch als Basis für Doppeltür- oder Durchlaufautoklaven. Doppeltürmodelle weisen ein Mindestkammervolumen von 250 Litern auf.
Was benötigen Sie für die Aufbereitung
Flüssigkeiten in Flaschen und Nährmedien benötigen Zeit, um bis in ihren Kern durchgewärmt zu werden. Die belastungsabhängige Prozesssteuerung startet die Sterilisationshaltephase erst, wenn ein repräsentatives Gefäß die erforderliche Temperatur erreicht hat. Eine kontrollierte Druckentlastung begrenzt das Sieden und den Flüssigkeitsverlust beim Druckabfall, während die Beladung auf eine sichere Entladetemperatur abkühlt. Lesen Sie mehr dazu unter „Flüssigkeitszyklen richtig durchführen“.
In Beuteln verpackte Abfälle und Gegenstände mit komplexer Geometrie können Luft einschließen. Der Zyklus, die Optionen zur Luftentfernung und das Beladungsmuster müssen es ermöglichen, dass der Dampf das zu behandelnde Material erreicht. Glaswaren und Instrumente benötigen möglicherweise Einlegeböden, Beladevorrichtungen oder eine Trocknungsphase, bevor sie wieder einsatzbereit sind.
Verpackte Instrumente, Textilien und andere poröse Beladungen erfordern eine effektive Luftentfernung. Für Beladungen, die die Kammer zudem trocken verlassen müssen, sollten Sie Vakuum, einen beheizten Mantel und eine geeignete Dampfzufuhr aus einem integrierten Generator oder einer externen Quelle vorsehen.
Praktische Hinweise zur Beladung finden Sie unter „Ein Blick in den Zyklus: Ein praktischer Leitfaden zur Beladung von Autoklavläufen mit Flüssigkeiten und Abfällen“.
Optionen zur Zyklusverkürzung
Bei flüssigen Beladungen ist die Abkühlung oft der zeitaufwendigste Teil des Zyklus. Abkühloptionen wie ein Kühlmantel, Lüfter und Wasserkühlung können die Wartezeit nach der Sterilisation verkürzen. Luftballast sorgt während der Schnellabkühlung für einen Stützdruck, um ein Überkochen zu begrenzen und geeignete Behälter zu schützen. Astell kann Ihnen eine Kombination empfehlen, die auf Ihre Beladung, Ihren Durchsatz und die vor Ort verfügbaren Versorgungsleistungen abgestimmt ist.
Konfigurationen für Türdampf und Vakuum
Wählen Sie eine manuelle oder automatische, vertikal betätigte Tür – mit oder ohne Vakuum – sowie eine Kammergröße, die zu Ihrer Beladung passt. Die Produktkennzeichnung gibt die Konfiguration an: Der erste Buchstabe ist „A“ für eine automatische Tür oder „M“ für eine manuelle Tür; der zweite ist „V“ für Vakuum oder „N“ für kein Vakuum; und „S“ kennzeichnet ein Einzeltürmodell. Der numerische Teil gibt das Kammervolumen in Litern an.
Der letzte Buchstabe kennzeichnet die Dampfquelle. Modelle mit Direktdampfversorgung werden über eine externe Quelle, wie beispielsweise einen eigenständigen Dampferzeuger, mit Dampf versorgt und enden mit „D“. Modelle mit integriertem Dampferzeuger enden mit „G“.
Diese Konfigurationen decken den Bereich von 125 bis 980 Litern innerhalb der Standardabmessungsvorschriften ab. Kammern, die außerhalb dieser Vorschriften liegen, werden als Sonderanfertigungen bezeichnet. So bezeichnet beispielsweise „AVS250D“ ein Modell mit automatischer Tür, Vakuumfunktion, einer Einzeltür, einer Kammergröße von 250 Litern und einer externen Dampfversorgung.
Erfahren Sie mehr über die Prozesse
Flüssigkeitszyklen richtig gestalten
Warum „steril“ nicht immer „trocken“ bedeutet
Wohin die Autoklav-Zykluszeit tatsächlich fließt
Besprechen Sie Ihre Anforderungen
Teilen Sie uns mit, welche Sterilisationsaufgaben Sie bearbeiten, die Abmessungen und Mengen der Beladung sowie die Anzahl der durchzuführenden Zyklen. Angaben zum verfügbaren Platz, zum Zugangsweg, zu Wasser-, Abwasser- und Stromanschlüssen sowie zu einer eventuellen externen Dampfversorgung helfen Astell dabei, die für Ihre Einrichtung geeignete Kammer und die passenden Optionen zu empfehlen.
Rufen Sie uns unter +44 (0)20 8309 2031 an oder fordern Sie ein Angebot an.
Modell: ANS125G to ANS980G (125 bis 980 Liter)
Modell: AVS125G to AVS980G (125 bis 980 Liter)
Modell: MNS125G to MNS980G (125 bis 980 Liter)
Modell: MVS125G to MVS980G (125 bis 980 Liter)
Modell: ANS125D to ANS980D (125 bis 980 Liter)
Modell: AVS125D to AVS980D (125 bis 980 Liter)
Modell: MNS125D to MNS980D (125 bis 980 Liter)
Modell: MVS125D to MVS980D (125 bis 980 Liter)

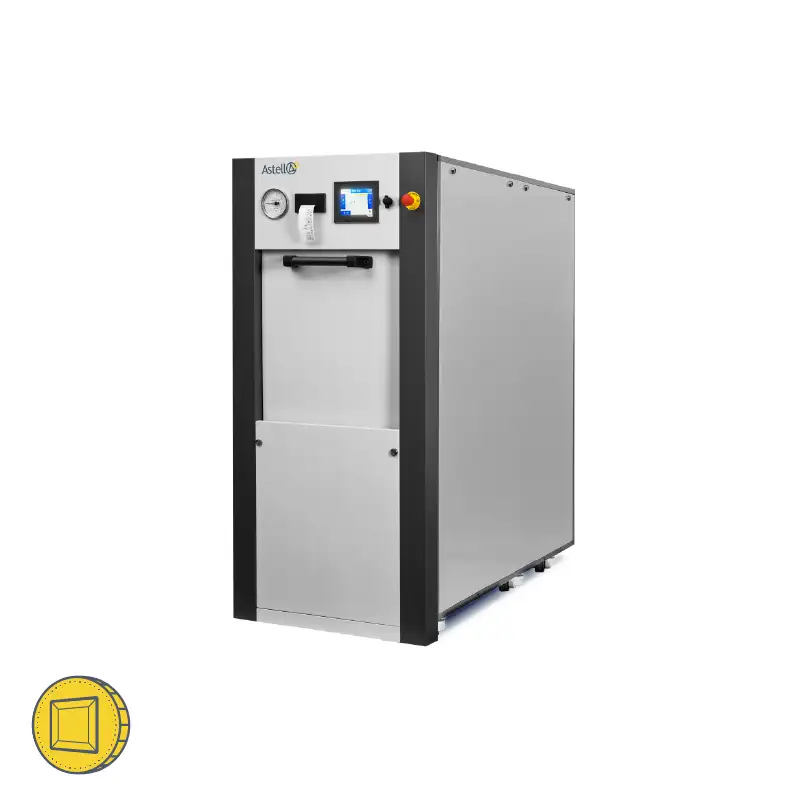

SQUARE ECO-Autoklav (125–360 l)
Die SQUARE ECO-Serie von Astell wurde unter Berücksichtigung von Preis und Wirtschaftlichkeit entwickelt – die ECO-Serie bietet den vollen Funktionsumfang der runden Standard-Autoklaven von Astell, verfügt jedoch dank der quadratischen Kammerkonstruktion über ein größeres Nutzvolumen.
Die ECO-Serie ist auf Wassereffizienz ausgelegt und serienmäßig mit den Optionen „Autofill“ und „Autodrain“ ausgestattet. Durch den Einsatz von 16-kW-Heizelementen in der Kammer über die gesamte Produktpalette hinweg ist der Stromverbrauch gering.
Die SQUARE ECO-Serie ist der perfekte Autoklav mit quadratischer Kammer für den Forschungsbereich. Diese Geräte können fast alle im Labor verwendeten autoklavierbaren Materialien sterilisieren – von Instrumenten und Glaswaren bis hin zu Abfall und Flüssigkeiten. Sie können keine Textilien trocknen und verfügen über eine manuelle Tür, was sie zu unseren einfachsten Autoklaven mit quadratischer Kammer macht. Mit einem Fassungsvermögen von 125 bis 360 Litern bietet die SQUARE ECO-Reihe die Funktionalität eines Autoklaven mit quadratischer Kammer zu einem Bruchteil des Preises.
Kontaktieren Sie uns jetzt unter +44 (0)20 8309 2031, um mehr zu erfahren, oder fordern Sie ein Angebot an, indem Sie hier klicken. Für Organisationen außerhalb Großbritanniens wenden Sie sich bitte an Ihren nationalen Händler, den Sie auf unserer Seite „Händler finden“ finden.
Modell: MNS125E (125 Liter)Modell: MNS216E (216 Liter)
Modell: MNS250E (250 Liter)
Modell: MNS360E (360 Liter)
