Ayrıntılar

Astell çift kapılı SQUARE otoklavları, laboratuvarlara ve üretim tesislerine yükleri işlemek ve ayrı alanlar arasında aktarmak için bir hazne sunar. Her iki uçta bulunan kapılar, bir taraftan yükleme ve diğer taraftan boşaltma imkanı sağlayarak, temiz oda veya muhafaza uygulamalarında kontrollü aktarımın gerçekleştirilmesini destekler. Her buhar sterilizatörü sipariş üzerine üretilir ve vakumla hava tahliyesi, kurutma ve daha hızlı sıvı soğutma seçenekleri sunulur.

250 ila 3.000 litre arasında değişen hazne kapasiteleri arasından seçim yapabilirsiniz; hazne boyutları, yükleme düzenleri ve aktarım kontrolleri, yükünüze ve tesisinize göre belirlenir. Mevcut kombinasyonlar, konfigürasyona bağlıdır. Standart Astell serilerinin teknik özellikleri dışındaki tasarımlara veya hazne boyutlarına sahip otoklavlar, Özel Üniteler olarak temin edilebilir. 3.000 litreden daha büyük hazneler, mühendislik incelemesine tabi olarak temin edilebilir.

Çift kapılı tasarımlar genellikle SQUARE veya SQUARE MAX serilerine dayanır. SQUARE modelinde dikey kayar kapılar kullanılır; daha yüksek odalar veya daha alçak yükleme yükseklikleri için yana kayan SQUARE MAX tasarımını inceleyin.

Aktarım sürecine göre tasarım yapın

İki alan arasında taşınması gereken yüklerden başlayın. Bu yüklerin boyutları, malzemeleri ve yükleme düzeni hazne ve döngü gereksinimlerini belirler. Yüklerin yanı sıra sepetler, tepsiler veya yükleme arabaları için de yer bırakın. Açıklık veya hazne boyutlarından büyük hiçbir yük bu yoldan geçemez.

Kapı kilitleme sistemi (her iki kapının aynı anda açılıp açılmayacağının kontrolü), döngüye bağlı kilit açma (seçilen belirli döngüye ve sonucuna göre hangi kapının, ne zaman ve nasıl kilidinin açılacağı) ve gerekli aktarım yönü, teknik şartnamenin bir parçası olarak kararlaştırılmalıdır. Kontrollü bir aktarım süreci, otoklavın sterilizasyon döngüsünün yanı sıra kurulumun tamamına ve işletim prosedürlerine bağlıdır. Konuyla ilgili daha fazla bilgi için “Bir Geçişli Otoklav Satın Alırken Dikkate Alınması Gereken Özellikler” başlıklı makaleyi okuyun.

İşleme seçenekleri de yüke uygun olmalıdır. Sıvılar kontrollü ısıtma ve soğutmaya ihtiyaç duyarken, torbalı atıklar, ambalajlı ürünler ve karmaşık ekipmanlar için etkili hava tahliyesi gerekebilir. Yüklerin hazneden kuru olarak çıkması gereken durumlarda vakum, ısıtmalı ceket ve uygun bir buhar beslemesi belirtilmelidir.

Otoklav aktarım iş akışında darboğaz oluşturabileceğinden, iş hacmi önemlidir. Uygun soğutma seçenekleri olmadan sıvı yüklerin soğuması uzun sürebilir ve bu da sonraki yüklerin aktarımını geciktirebilir. Astell, gerekli döngü sıklığını değerlendirebilir ve uygun hazne boyutu ile işleme konfigürasyonunu önerebilir.

Bariyer contaları ve tesis entegrasyonu

Duvara monte geçişli bir kurulum için, otoklav ile çevresindeki bariyer arasındaki arayüzü sızdırmaz hale getirmek üzere Spesifik Patojen İçermeyen (SPF) bir bakteriyolojik sızdırmazlık elemanı belirtilebilir. Sızdırmazlık elemanı ve kurulum detayları, tesisin ayırma gerekliliklerine uygun olmalıdır.

Muhafaza Seviyesi 3 dahil olmak üzere muhafaza uygulamaları, egzoz filtrasyonu ve atık su tutma veya arıtma gerektirebilir. Bu gereksinimler, yük, aktarım yönü ve tesis tasarımı ile birlikte değerlendirilmelidir. Astell, Sınıf III biyolojik güvenlik kabinleri veya eldiven kutuları ile arayüzler dahil olmak üzere uzman entegrasyonları görüşebilir.

Her iki tarafta izleme ve kontrol

İkinci kapının yanına ikincil bir ekran takılabilir, böylece her iki alandaki operatörler de döngü ilerlemesini izleyebilir. Kontroller ikinci tarafta da sağlanabilir; izin verilen işlevler ve erişim, işletim düzenlemesinin bir parçası olarak kararlaştırılır.

Süreçleri daha ayrıntılı olarak inceleyin

Sıvı döngülerinin doğru şekilde gerçekleştirilmesi

Süreçlerin diğer yarısı

Steril her zaman kuru anlamına gelmez

Otoklav döngü süresinin nereye harcandığı

Geçiş gereksinimlerinizi görüşün

Yükün boyutlarını ve malzemelerini, gerekli aktarım yönünü, iki alanın niteliğini, beklenen iş hacmini ve sahada mevcut hizmetleri bize bildirin. Astell, hazne, bariyer, döngü ve yükleme düzenlemelerini sizinle birlikte inceleyerek, önerilen kurulum için teknik şartname ve fiyat teklifi sunabilir.

+44 (0)20 8309 2031 numaralı telefonu arayın veya fiyat teklifi isteyin.

Model: AND250G to AND980G (250 ila 980 litre)
Model: AVD250G to AVD980G (250 ila 980 litre)
Model: MND250G to MND980G (250 ila 980 litre)
Model: MVD250G to MVD980G (250 ila 980 litre)
Model: AND250D to AND980D (250 ila 980 litre)
Model: AVD250D to AVD980D (250 ila 980 litre)
Model: MND250D to MND980D (250 ila 980 litre)
Model: MVD250D to MVD980D (250 ila 980 litre)
Model: SND250G to SND3000G (250 ila 3000 litre)
Model: SVD250G to SVD3000G (250 ila 3000 litre)
Model: SND250D to SND3000D (250 ila 3000 litre)
Model: SVD250D to SVD3000D (250 ila 3000 litre)

Ayrıntılar

Astell SQUARE MAX otoklavları, laboratuvarlara ve üretim tesislerine otomatik yana kayar kapılı kare veya dikdörtgen bir hazne sunar. Bu tasarım, daha yüksek hazneler ve daha düşük yükleme yükseklikleri sağlar; bu da ürünü hacimli ekipmanlar, el arabası yükleri ve yüksek verimli işleme için uygun hale getirir. Her buhar sterilizatörü sipariş üzerine üretilir ve vakumla hava tahliyesi, kurutma ve daha hızlı sıvı soğutma seçenekleri mevcuttur.

Tek kapılı hazne kapasiteleri 125 ila 3.000 litre arasındadır; boyutlar ve yükleme düzenlemeleri, ürün yelpazesinin tasarım kuralları çerçevesinde yükünüze göre seçilir. Modeller, zemin seviyesinden yaklaşık 500 mm yükseklikte yükleme yüksekliği olacak şekilde üretilmiştir; tasarıma bağlı olarak daha düşük yükleme yükseklikleri de mümkün olabilir. Standart Astell serilerinin teknik özelliklerinin dışında kalan tasarımlara veya hazne boyutlarına sahip otoklavlar, Özel Üniteler aracılığıyla temin edilebilir. 3.000 litreyi aşan hazneler, mühendislik incelemesine ve gerekli muafiyetlere veya onaylara tabidir.

Dikey kayar kapılı modeller ve 125–980 litre hazne kapasitesine sahip yükler için SQUARE serisini inceleyin. SQUARE MAX tasarımı, minimum 250 litre hazne kapasitesine sahip çift kapılı veya geçişli bir otoklavın temelini oluşturur.

Yükünüze göre şekillendirilmiş odalar

Aşağıdaki örnekler, önceki projelerden özel olarak tasarlanmış hazne boyutlarını göstermektedir. Standart boyut kuralları dışındaki hazneler Özel Üniteler olarak sınıflandırılır; bu örnekler, standart bir SQUARE MAX boyut aralığını tanımlamaz.

Hacimler, gösterilen boyutlardan elde edilen yaklaşık geometrik hesaplamalardır. Kullanılabilir yükleme alanı, hazne donanımına ve yükleme düzenine bağlıdır.

Astell’in mevcut PED sertifikası 3.000 litreye kadar olan buharlı otoklavları kapsamaktadır. Mühendislik incelemesine ve gerekli muafiyetlere veya onaylara tabi olarak, özel projeler kapsamında daha büyük hazneler de mümkün olabilir. Uygulanabilirliği görüşmek için Astell ile iletişime geçin.

İşleme için neye ihtiyacınız var?

SQUARE MAX, sıvılar, cam kaplar, laboratuvar atıkları ve daha zorlu yükler için çok çeşitli Astell seçenekleriyle özelleştirilebilir. Vakumla hava tahliyesi, buharın hava hapseden yüklere ulaşmasına yardımcı olur. Kurutma gerektiren sarılı ve gözenekli yükler için vakum, ısıtmalı ceket ve uygun bir buhar beslemesi belirtin.

Yavaş soğuyan sıvılar ve diğer yükler için gelişmiş soğutma seçenekleri döngü süresini kısaltabilir. Soğutma düzeni ve hava balastı yük, kaplar ve gerekli işleme kapasitesine göre seçilir.

Kapı vakum ve buhar konfigürasyonları

Tek kapılı bir makine veya yükleme ve boşaltma işlemlerinin ayrı alanlarda gerçekleştirildiği çift kapılı geçmeli düzen seçin. Çift kapılı modellerin minimum hazne kapasitesi 250 litredir. Hazne boyutları ve yükleme düzenleri her üretim için kararlaştırılır; standart boyut kuralları dışındaki tasarımlar Özel Üniteler olarak belirtilir.

SQUARE MAX ürün kodu, ürünün konfigürasyonunu belirtir. İlk harf olan S, otomatik yana kayar kapıyı ifade eder. İkinci harf, vakum yok anlamına gelen N veya vakum anlamına gelen V'dir. Tek kapılı modellerde üçüncü harf S'dir. Sayısal kısım, hazne kapasitesini litre cinsinden belirtir.

Son harf buhar kaynağını gösterir: G = entegre buhar jeneratörü; D = bağımsız buhar jeneratörü gibi harici bir kaynaktan gelen doğrudan buhar.

Süreçleri daha ayrıntılı olarak inceleyin

Sıvı döngülerinin doğru ayarlanması

İşin diğer yarısı

Steril her zaman kuru anlamına gelmez

Otoklav döngü süresinin nereye harcandığı

İhtiyaçlarınızı görüşün

Yük türünü, maksimum boyutları ve ağırlığı, işlenecek miktarları ve istediğiniz verimi bize bildirin. Astell'in sizinle birlikte hazne, yükleme sistemi ve döngü seçeneklerini değerlendirebilmesi için mevcut alan, erişim yolu ve tesis hizmetlerini de belirtin.

+44 (0)20 8309 2031 numarasını arayın veya fiyat teklifi isteyin.

Model: SNS125G to SNS3000G (125 - 3.000 litre)
Model: SVS125G to SVS3000G (125 - 3.000 litre)
Model: SNS125D to SNS3000D (125 - 3.000 litre)
Model: SVS125D to SVS3000D (125 - 3.000 litre)

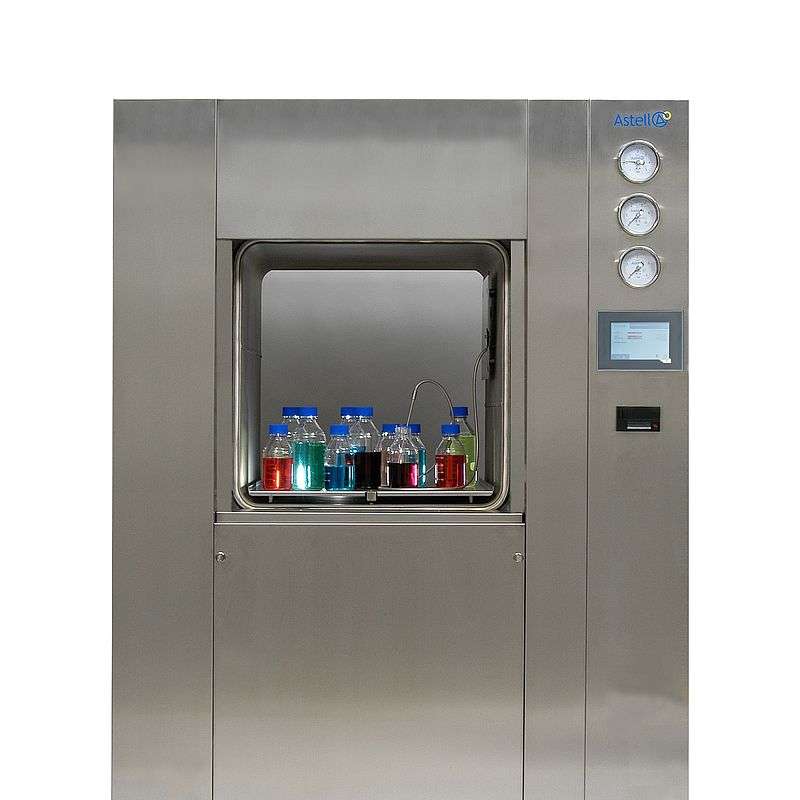

Ayrıntılar

Astell SQUARE otoklavları, laboratuvarlara ve üretim tesislerine sıvıları, cam kapları, aletleri ve laboratuvar atıklarını işlemek için kare şekilli bir hazne sunar. Haznenin şekli, şişeler, tepsiler ve diğer düzenli şekilli öğeler için yükleme alanından verimli bir şekilde yararlanılmasını sağlar. Her buhar sterilizatörü sipariş üzerine üretilir ve vakumla hava tahliyesi, kurutma ve daha hızlı sıvı soğutma seçenekleri sunar.

125 ila 980 litre arasında değişen çeşitli hazne boyutları arasından seçim yapabilirsiniz. Standart hazne kesitleri, genişlik ve yükseklik açısından 500 × 500 mm, 600 × 600 mm ve 700 × 700 mm olup, derinlikleri 500 ila 2.000 mm arasındadır. Mevcut kombinasyonlar, konfigürasyona bağlıdır. Yüksek oda yüksekliği ve düşük yükleme yüksekliği gereksinimlerinde SQUARE MAX otoklavı değerlendirilmelidir. Standart Astell serilerinin teknik özellikleri dışındaki tasarımlara veya oda boyutlarına sahip otoklavlar, Özel Üniteler olarak temin edilebilir.

Aynı hazne, çift kapılı veya geçişli bir otoklavın temelini de oluşturabilir. Çift kapılı modellerin minimum hazne kapasitesi 250 litredir.

İşleme için neye ihtiyacınız var?

Şişelenmiş sıvılar ve besiyerlerinin merkezine kadar ısınması zaman alır. Yük algılamalı işlem zamanlaması, ancak temsili bir kap gerekli sıcaklığa ulaştığında sterilizasyon bekleme süresini başlatır. Kontrollü tahliye, basınç düştükçe kaynama ve sıvı kaybını sınırlarken, yük güvenli bir boşaltma sıcaklığına soğur. Daha fazla bilgi için “Sıvı döngülerini doğru ayarlama” bölümünü okuyun.

Torbalı atıklar ve karmaşık geometriye sahip öğeler hava hapsetebilir. Döngü, hava tahliye seçenekleri ve yükleme düzeni, buharın işlenecek malzemeye ulaşmasına izin vermelidir. Cam eşyalar ve aletlerin tekrar kullanıma hazır hale gelmesi için raflara, yükleme ekipmanına veya bir kurutma aşamasına ihtiyaç duyulabilir.

Sarılı aletler, tekstil ürünleri ve diğer gözenekli yükler için etkili hava tahliyesi gereklidir. Hazneden kuru olarak çıkması gereken yükler için vakum, ısıtmalı ceket ve entegre bir jeneratörden veya harici bir kaynaktan uygun buhar beslemesi belirtilmelidir.

Pratik yükleme kılavuzu için “Döngünün İçinde: Sıvı ve atık otoklav işlemlerinin yüklenmesine ilişkin pratik kılavuz” başlıklı makaleyi okuyun.

Döngü süresini kısaltan seçenekler

Sıvı yükler için soğutma genellikle döngünün en uzun kısmıdır. Soğutma ceketi, fanlar ve su soğutma gibi soğutma seçenekleri, sterilizasyon sonrası bekleme süresini azaltabilir. Hava balastı, hızlı soğutma sırasında destek basıncı sağlayarak kaynamayı sınırlamaya ve uygun kapları korumaya yardımcı olur. Astell, yükünüz, iş hacminiz ve tesis hizmetlerinize uygun bir kombinasyon önerebilir.

Kapı buhar ve vakum konfigürasyonları

Yükünüze uygun bir hazne boyutu ve vakumlu veya vakumsuz, manuel ya da otomatik dikey tahrikli bir kapı seçin. Ürün kodu, konfigürasyonu belirtir: ilk harf, otomatik kapı için A veya manuel kapı için M'dir; ikinci harf, vakum için V veya vakumsuz için N'dir; S ise tek kapılı modeli gösterir. Sayısal kısım, hazne kapasitesini litre cinsinden belirtir.

Son harf buhar kaynağını gösterir. D harfiyle biten modeller harici bir kaynaktan (ör. bağımsız buhar jeneratörü) buhar alır. G harfiyle biten modeller entegre buhar jeneratörüne sahiptir.

Bu konfigürasyonlar, standart boyut kuralları dahilinde 125–980 L aralığını kapsar. Bu kuralların dışındaki odalar, Özel Üniteler olarak belirtilir. Örneğin, AVS250D, 250 litrelik odaya ve harici buhar kaynağına sahip, otomatik kapılı, vakumlu, tek kapılı bir modeli tanımlar.

Süreçleri daha ayrıntılı olarak inceleyin

Sıvı döngülerini doğru ayarlama

İşin diğer yarısı

Sterilizasyon her zaman kuru değildir

Otoklav döngü süresinin nereye harcandığı

İhtiyaçlarınızı görüşün

Sterilize etmeniz gereken yük türlerini, boyutlarını ve miktarlarını, çalıştırmanız gereken döngü sayısını ve tesisinizdeki mevcut alanı, erişim yolunu, su, drenaj, elektrik ve harici buhar kaynağı ayrıntılarını bize bildirin. Bu bilgiler Astell'in tesisiniz için uygun odayı ve seçenekleri önermesine yardımcı olacaktır.

+44 (0)20 8309 2031 numarasını arayın veya fiyat teklifi isteyin.

Model: ANS125G to ANS980G (125 ila 980 litre)
Model: AVS125G to AVS980G (125 ila 980 litre)
Model: MNS125G to MNS980G (125 ila 980 litre)
Model: MVS125G to MVS980G (125 ila 980 litre)
Model: ANS125D to ANS980D (125 ila 980 litre)
Model: AVS125D to AVS980D (125 ila 980 litre)
Model: MNS125D to MNS980D (125 ila 980 litre)
Model: MVS125D to MVS980D (125 ila 980 litre)

Ayrıntılar

Astell'in SQUARE ECO serisi, fiyat ve ekonomiklik göz önünde bulundurularak tasarlanmıştır. ECO serisi, Astell'in standart dairesel otoklav serisinin tüm işlevselliğini sunarken, kare şekilli hazne tasarımı sayesinde daha fazla kullanım kapasitesi sağlar.

ECO serisi su tasarrufu sağlayacak şekilde tasarlanmıştır; serinin tamamında standart olarak sunulan Otomatik Doldurma ve Otomatik Boşaltma seçeneklerine sahiptir ve tüm seride hazne içinde 16 kW'lık ısıtıcılar kullanılarak düşük güç tüketimi sağlanır.

SQUARE ECO Serisi, araştırma uygulamaları için ideal kare hazneli otoklavlardır. Bu üniteler, aletlerden cam gereçlere, atıklardan sıvılara kadar laboratuvarda kullanılan hemen hemen tüm otoklavlanabilir malzemeleri sterilize edebilir. Kumaşları kurutamazlar ve manuel kapıya sahiptirler; bu da onları en temel kare hazneli otoklavlarımız haline getirir. 125 ila 360 litre arasında değişen kapasiteleriyle SQUARE ECO, kare hazneli bir otoklavın kullanım kolaylığını daha uygun bir maliyetle sunar.

Detaylı bilgi için +44 (0)20 8309 2031 numaralı telefondan bizimle iletişime geçin veya buraya tıklayarak fiyat teklifi isteyin. Birleşik Krallık dışındaki kuruluşlar için lütfen “Bayi Bul” sayfamızda yer alan ülkenizdeki bayiyle iletişime geçin.

Model: MNS125E (125 litre)
Model: MNS216E (216 litre)
Model: MNS250E (250 litre)
Model: MNS360E (360 litre)
