Szczegóły

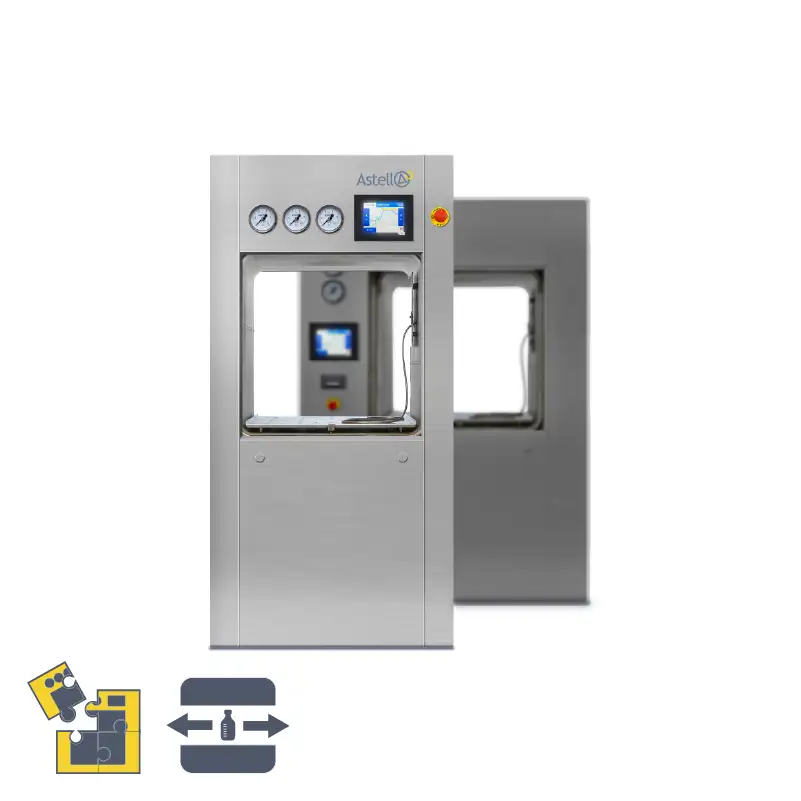

Dwudrzwiowe autoklawy SQUARE firmy Astell zapewniają laboratoriom i zakładom produkcyjnym komorę umożliwiającą przetwarzanie ładunków oraz ich przenoszenie między oddzielnymi obszarami. Drzwi umieszczone na każdym końcu umożliwiają załadunek z jednej strony i rozładunek z drugiej, co pozwala na kontrolowane przenoszenie ładunków w pomieszczeniach czystych lub w zastosowaniach wymagających izolacji. Każdy sterylizator parowy jest produkowany na zamówienie, z opcjami usuwania powietrza pod próżnią, suszenia oraz szybszego chłodzenia cieczy.

Do wyboru są komory o pojemnościach od 250 do 3000 litrów, przy czym wymiary komory, układ załadunku oraz systemy sterowania przenoszeniem są dostosowywane do Państwa ładunku i obiektu. Dostępne kombinacje zależą od konfiguracji. Autoklawy o konstrukcjach lub rozmiarach komór wykraczających poza specyfikacje standardowych serii Astell są dostępne jako urządzenia na zamówienie. Komory o pojemności większej niż 3000 litrów są dostępne po przeprowadzeniu analizy inżynieryjnej.

Konstrukcje dwudrzwiowe opierają się zazwyczaj na seriach SQUARE lub SQUARE MAX. Seria SQUARE wykorzystuje drzwi przesuwne w pionie; w przypadku wyższych komór lub mniejszej wysokości załadunku warto rozważyć konstrukcję SQUARE MAX z drzwiami przesuwnymi w poziomie.

Projektowanie z uwzględnieniem procesu przenoszenia

Należy zacząć od przedmiotów, które mają być przeniesione między dwoma obszarami. Ich wymiary, materiały i sposób rozmieszczenia podczas załadunku określają wymagania dotyczące komory i cyklu pracy. Należy uwzględnić kosze, tace lub wózki załadunkowe, a także same przedmioty. Żaden przedmiot zbyt duży, by zmieścić się w otworze użytkowym lub komorze, nie może zostać przetransportowany tą trasą.

W specyfikacji należy określić blokadę drzwi (kontrolującą, czy obie pary drzwi mogą otworzyć się jednocześnie), odblokowanie zależne od cyklu (określające, które drzwi zostaną odblokowane w zależności od wybranego cyklu i jego wyniku) oraz wymagany kierunek transferu. Kontrolowany proces transferu zależy od kompletnej instalacji i procedur eksploatacyjnych, a także od cyklu sterylizacji autoklawu. Więcej informacji można znaleźć w artykule „Czynniki, które należy wziąć pod uwagę przy zakupie autoklawu przelotowego”.

Opcje przetwarzania należy również dostosować do rodzaju ładunku. Ciecze wymagają kontrolowanego ogrzewania i chłodzenia, natomiast odpady w workach, przedmioty zapakowane oraz skomplikowany sprzęt mogą wymagać skutecznego usuwania powietrza. W przypadku gdy ładunki mają opuścić komorę w stanie suchym, należy określić wymóg stosowania próżni, płaszcza grzewczego oraz odpowiedniego doprowadzenia pary.

Wydajność ma znaczenie, ponieważ autoklaw może stać się wąskim gardłem w procesie przenoszenia. Schładzanie ładunków płynnych bez odpowiednich opcji chłodzenia może trwać długo, opóźniając przenoszenie kolejnych ładunków. Firma Astell może ocenić wymaganą częstotliwość cykli oraz zalecić rozmiar komory i konfigurację przetwarzania.

Uszczelnienia barierowe i integracja z obiektem

W przypadku montażu przechodniego na ścianie można określić uszczelnienie bakteriologiczne typu Specific Pathogen Free (SPF) w celu uszczelnienia styku między autoklawem a otaczającą barierą. Szczegóły dotyczące uszczelnienia i montażu müssen być dostosowane do wymagań obiektu w zakresie separacji.

Zastosowania wymagające izolacji, w tym na poziomie CL3, mogą wymagać filtracji powietrza wylotowego oraz retencji lub oczyszczania ścieków. Wymagania te należy ocenić z uwzględnieniem ładunku, kierunku transportu oraz projektu obiektu. Firma Astell może omówić specjalistyczne rozwiązania integracyjne, w tym interfejsy z komorami bezpieczeństwa biologicznego klasy III lub komorami rękawicowymi.

Monitorowanie i sterowanie po obu stronach

Obok drugich drzwi można zamontować dodatkowy wyświetlacz, dzięki czemu operatorzy w obu strefach będą mogli monitorować postęp cyklu. Elementy sterujące można również umieścić po drugiej stronie, przy czym dopuszczalne funkcje i uprawnienia dostępu zostaną uzgodnione w ramach ustaleń operacyjnych.

Zapoznaj się z procesami bardziej szczegółowo

Właściwe przeprowadzenie cykli z użyciem cieczy

Druga połowa zadania

Dlaczego sterylność nie zawsze oznacza suchość

Na co faktycznie przechodzi czas trwania cyklu w autoklawie

Omów Państwo swoje wymagania dotyczące przenoszenia ładunku

Prosimy o podanie wymiarów i materiałów ładunku, wymaganego kierunku transportu, charakteru obu obszarów, przewidywanej wydajności oraz usług dostępnych na miejscu. Firma Astell może wspólnie z Państwem omówić kwestie związane z komorą, barierą, cyklem oraz sposobem załadunku, a następnie przedstawić specyfikację i wycenę proponowanej instalacji.

Zadzwoń pod numer +44 (0)20 8309 2031 lub poproś o wycenę.

Model: AND250G to AND980G (od 250 do 980 litrów)
Model: AVD250G to AVD980G (od 250 do 980 litrów)
Model: MND250G to MND980G (od 250 do 980 litrów)
Model: MVD250G to MVD980G (od 250 do 980 litrów)
Model: AND250D to AND980D (od 250 do 980 litrów)
Model: AVD250D to AVD980D (od 250 do 980 litrów)
Model: MND250D to MND980D (od 250 do 980 litrów)
Model: MVD250D to MVD980D (od 250 do 980 litrów)
Model: SND250G to SND3000G (od 250 do 3000 litrów)
Model: SVD250G to SVD3000G (od 250 do 3000 litrów)
Model: SND250D to SND3000D (od 250 do 3000 litrów)
Model: SVD250D to SVD3000D (od 250 do 3000 litrów)

Szczegóły

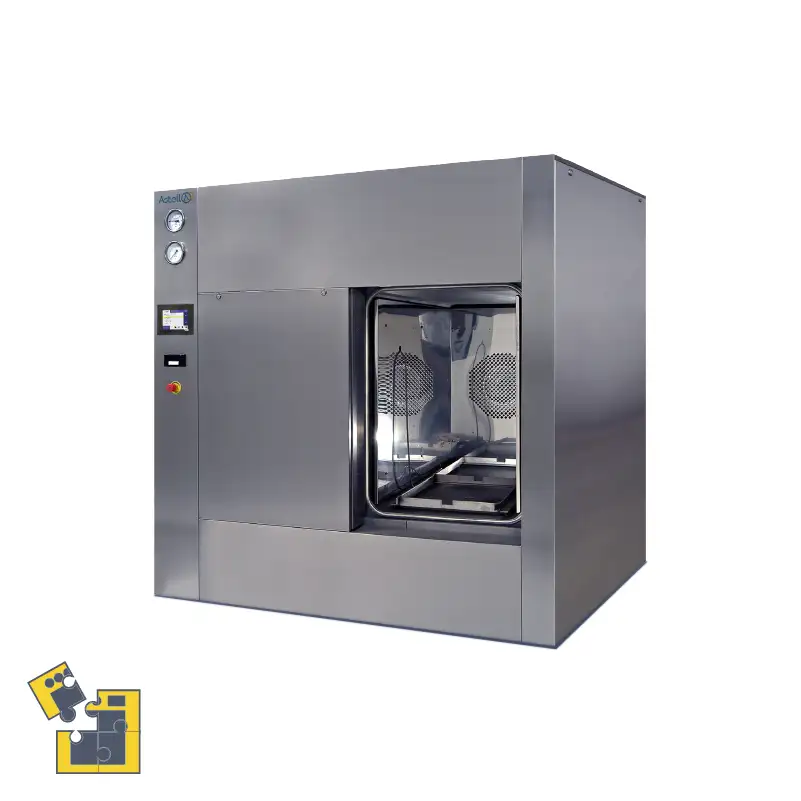

Autoklawy Astell SQUARE MAX zapewniają laboratoriom i zakładom produkcyjnym komorę o kształcie kwadratowym lub prostokątnym, wyposażoną w automatyczne drzwi przesuwne w bok. Takie rozwiązanie pozwala na uzyskanie wyższych komór i mniejszej wysokości załadunku, dzięki czemu urządzenia te nadają się do sterylizacji sprzętu o dużych gabarytach, ładunków na wózkach oraz przetwarzania o dużej wydajności. Każdy sterylizator parowy jest produkowany na zamówienie, z opcjami usuwania powietrza pod próżnią, suszenia oraz szybszego chłodzenia cieczy.

Pojemność komór jednodrzwiowych wynosi od 125 do 3 000 litrów, a wymiary oraz układ załadunku dobierane są w oparciu o Państwa ładunek, z uwzględnieniem zasad projektowych danej serii. Modele zaprojektowano z wysokością załadunku wynoszącą około 500 mm nad poziomem podłogi; w zależności od konstrukcji możliwe jest uzyskanie niższych wysokości załadunku. Autoklawy o nietypowych konstrukcjach lub rozmiarach komór są dostępne w ramach oferty urządzeń na zamówienie. Komory o pojemności większej niż 3 000 litrów podlegają weryfikacji inżynieryjnej oraz wymagają uzyskania niezbędnych zwolnień lub zatwierdzeń.

W przypadku ładunków, do których odpowiednie są drzwi przesuwne w pionie oraz komora o pojemności 125–980 litrów, prosimy zapoznać się z serią SQUARE. Konstrukcja SQUARE MAX może również stanowić podstawę autoklawu dwudrzwiowego lub przelotowego, o minimalnej pojemności komory wynoszącej 250 litrów.

Komory dopasowane do ładunku

Poniższe przykłady ilustrują niestandardowe wymiary komór z poprzednich realizacji. Komory wykraczające poza standardowe zasady wymiarowe klasyfikuje się jako urządzenia niestandardowe; przykłady te nie określają standardowego zakresu rozmiarów serii SQUARE MAX.

Podane objętości są przybliżonymi obliczeniami geometrycznymi na podstawie przedstawionych wymiarów. Dostępna przestrzeń ładunkowa zależy od wyposażenia komory oraz sposobu rozmieszczenia ładunku.

Obecny certyfikat PED firmy Astell obejmuje autoklawy parowe o pojemności do 3 000 litrów. Komory o większej pojemności mogą być realizowane w ramach projektów na zamówienie, pod warunkiem przeprowadzenia analizy technicznej oraz uzyskania niezbędnych zwolnień lub zatwierdzeń. Prosimy o kontakt z firmą Astell w celu omówienia wykonalności takiego rozwiązania.

Co należy przetwarzać

Urządzenie SQUARE MAX można skonfigurować z szeroką gamą opcji firmy Astell przeznaczonych do cieczy, naczyń szklanych, odpadów laboratoryjnych oraz bardziej wymagających ładunków. Odpowietrzanie próżniowe pomaga parze dotrzeć do ładunków, w których uwięzione jest powietrze. W przypadku ładunków owiniętych i porowatych, wymagających osuszenia, należy wybrać opcję próżni, płaszcz grzewczy oraz odpowiedni dopływ pary.

W przypadku cieczy i innych ładunków, które schładzają się powoli, zaawansowane opcje chłodzenia mogą skrócić czas cyklu. Układ chłodzenia oraz ewentualny balast powietrzny dobiera się w zależności od ładunku, pojemników i wymaganej wydajności.

Konfiguracje próżniowe i parowe drzwi

Proszę wybrać urządzenie jednodrzwiowe lub dwudrzwiowe z układem przelotowym, w którym załadunek i rozładunek odbywają się w oddzielnych strefach. Modele dwudrzwiowe mają minimalną pojemność komory wynoszącą 250 litrów. Wymiary komory i układ załadunku są uzgadniane indywidualnie dla każdego egzemplarza, a konstrukcje wykraczające poza standardowe zasady wymiarowe są określane jako urządzenia niestandardowe.

Kod produktu SQUARE MAX określa jego konfigurację. Pierwsza litera, S, oznacza automatyczne drzwi przesuwne w bok. Druga litera to N (brak próżni) lub V (próżnia). W przypadku modeli jednodrzwiowych trzecia litera to S. Część numeryczna określa pojemność komory w litrach.

Ostatnia litera określa źródło pary: G = wbudowany generator pary; D = para dostarczana bezpośrednio z zewnętrznego źródła, takiego jak samodzielny generator pary.

Zapoznaj się z procesami bardziej szczegółowo

Właściwe przeprowadzenie cykli z użyciem cieczy

Druga połowa zadania

Dlaczego sterylność nie zawsze oznacza suchość

Na co faktycznie przeznacza się czas cyklu autoklawu

Omów swoje wymagania

Prosimy o podanie rodzaju ładunku, maksymalnych wymiarów i masy, ilości do przetworzenia oraz wymaganej wydajności. Prosimy również o informację na temat dostępnej przestrzeni, drogi dojazdu oraz infrastruktury obiektu, aby firma Astell mogła wspólnie z Państwem omówić komorę, system załadunku oraz opcje cykli.

Zadzwoń pod numer +44 (0)20 8309 2031 lub poproś o wycenę.

Model: SNS125G to SNS3000G (125–3 000 litrów)
Model: SVS125G to SVS3000G (125–3 000 litrów)
Model: SNS125D to SNS3000D (125–3 000 litrów)
Model: SVS125D to SVS3000D (125–3 000 litrów)

Szczegóły

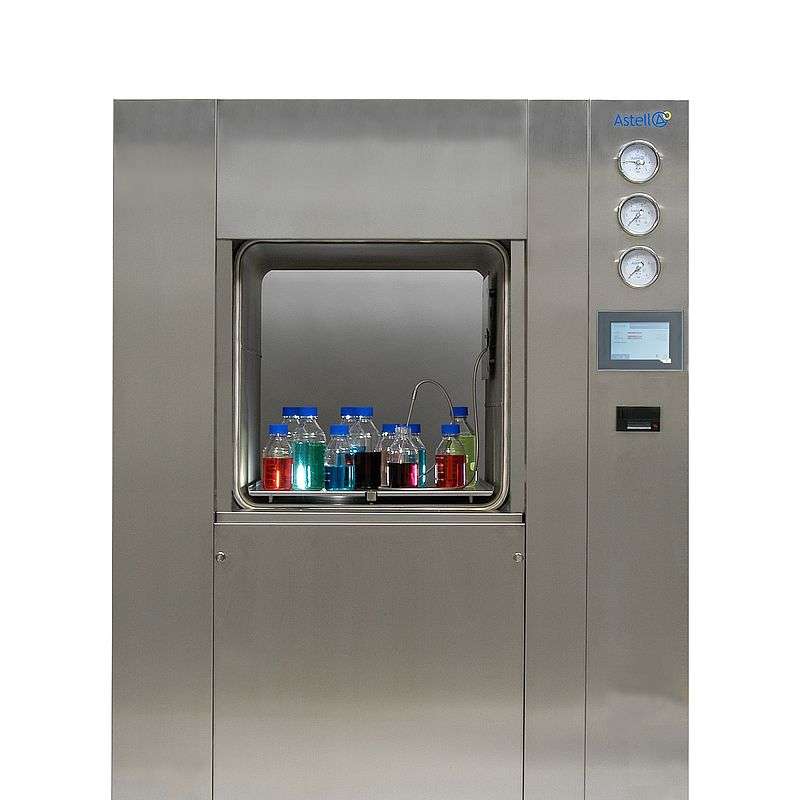

Autoklawy Astell SQUARE zapewniają laboratoriom i zakładom produkcyjnym kwadratową komorę do przetwarzania cieczy, naczyń szklanych, przyrządów oraz odpadów laboratoryjnych. Kształt komory pozwala na efektywne wykorzystanie przestrzeni ładunkowej w przypadku butelek, tac i innych przedmiotów o regularnych kształtach. Każdy sterylizator parowy jest produkowany na zamówienie, z opcjami usuwania powietrza pod próżnią, suszenia oraz szybszego chłodzenia cieczy.

Do wyboru jest szeroki zakres pojemności komór od 125 do 980 litrów. Standardowe przekroje komór to 500 × 500 mm, 600 × 600 mm oraz 700 × 700 mm (szerokość i wysokość), przy głębokościach od 500 do 2000 mm. Dostępne kombinacje zależą od konfiguracji. W przypadku komór o większej wysokości i mniejszej wysokości załadunku prosimy najpierw zapoznać się z autoklawem SQUARE MAX. Autoklawy o konstrukcjach lub rozmiarach komór wykraczających poza specyfikacje standardowych serii Astell są dostępne jako urządzenia wykonywane na zamówienie.

Ta sama komora może również stanowić podstawę autoklawu dwudrzwiowego lub przelotowego. Modele dwudrzwiowe mają minimalną pojemność komory wynoszącą 250 litrów.

Czego potrzebują Państwo do przetwarzania

Płynne substancje w butelkach oraz pożywki hodowlane wymagają czasu, aby ogrzać się do samego środka. Czas trwania procesu, dostosowywany do zawartości komory, uruchamia fazę utrzymywania temperatury sterylizacyjnej dopiero wtedy, gdy reprezentatywny pojemnik osiągnie wymaganą temperaturę. Kontrolowane odpowietrzanie ogranicza wrzenie i utratę cieczy w miarę spadku ciśnienia, podczas gdy zawartość komory schładza się do bezpiecznej temperatury umożliwiającej rozładunek. Więcej informacji można znaleźć w sekcji „Właściwe cykle sterylizacji cieczy”.

Odpady w workach oraz przedmioty o złożonej geometrii mogą zatrzymywać powietrze. Cykl, opcje usuwania powietrza oraz sposób załadunku musza umożliwiać dotarcie pary do sterylizowanego materiału. Naczynia szklane i instrumenty mogą wymagać zastosowania półek, sprzętu do załadunku lub etapu suszenia, zanim będą gotowe do ponownego użycia.

Zapakowane przyrządy, tekstylia i inne porowate ładunki wymagają skutecznego usuwania powietrza. W przypadku ładunków, które mają opuścić komorę w stanie suchym, należy określić wymóg zastosowania próżni, podgrzewanego płaszcza oraz odpowiedniego dopływu pary z wbudowanego generatora lub źródła zewnętrznego.

Aby uzyskać praktyczne wskazówki dotyczące załadunku, prosimy zapoznać się z publikacją „Wewnątrz cyklu: Praktyczny przewodnik po załadunku płynów i odpadów do autoklawu”.

Opcje skracające cykl

W przypadku ładunków płynnych chłodzenie jest często najdłuższą częścią cyklu. Opcje chłodzenia, takie jak płaszcz chłodzący, wentylatory i chłodzenie wodne, mogą skrócić czas oczekiwania po sterylizacji. Balast powietrzny zapewnia ciśnienie wspomagające podczas szybkiego chłodzenia, co pomaga ograniczyć wykipywanie i chronić odpowiednie pojemniki. Firma Astell może zaproponować kombinację rozwiązań dostosowaną do Państwa ładunku, wydajności i dostępnych na miejscu usług.

Konfiguracje drzwi parowych i próżniowych

Proszę wybrać drzwi otwierane ręcznie lub automatycznie w pionie, z próżnią lub bez, oraz rozmiar komory dostosowany do Państwa ładunku. Kod produktu określa konfigurację: pierwsza litera to A dla drzwi automatycznych lub M dla drzwi ręcznych; druga to V dla próżni lub N dla braku próżni; a litera S oznacza model jednodrzwiowy. Część numeryczna określa pojemność komory w litrach.

Ostatnia litera określa źródło pary. Modele z bezpośrednim zasilaniem parą są zasilane parą z zewnętrznego źródła, takiego jak samodzielny generator pary, a ich oznaczenie kończy się literą D. Modele z wbudowanym generatorem pary mają oznaczenie kończące się literą G.

Konfiguracje te obejmują zakres pojemności od 125 do 980 L w ramach standardowych zasad wymiarowych. Komory wykraczające poza te zasady są określane jako urządzenia niestandardowe. Na przykład oznaczenie AVS250D określa model z automatycznymi drzwiami, próżniowy, jednodrzwiowy, z komorą o pojemności 250 L i zewnętrznym zasilaniem parą.

Zapoznaj się z procesami bardziej szczegółowo

Właściwe przeprowadzenie cykli z użyciem cieczy

Druga połowa zadania

Dlaczego sterylność nie zawsze oznacza suchość

Na co przeznaczany jest czas cyklu autoklawu

Omówić wymagania

Prosimy o podanie informacji dotyczących sterylizowanych przedmiotów, wymiarów i ilości ładunku oraz liczby wymaganych cykli. Szczegółowe dane dotyczące dostępnej przestrzeni, drogi dojazdu, zaopatrzenia w wodę, odprowadzania ścieków, zasilania elektrycznego oraz ewentualnego zewnętrznego źródła pary pomogą firmie Astell w doborze komory i opcji dostosowanych do Państwa obiektu.

Zadzwoń pod numer +44 (0)20 8309 2031 lub poproś o wycenę.

Model: ANS125G to ANS980G (od 125 do 980 litrów)
Model: AVS125G to AVS980G (od 125 do 980 litrów)
Model: MNS125G to MNS980G (od 125 do 980 litrów)
Model: MVS125G to MVS980G (od 125 do 980 litrów)
Model: ANS125D to ANS980D (od 125 do 980 litrów)
Model: AVS125D to AVS980D (od 125 do 980 litrów)
Model: MNS125D to MNS980D (od 125 do 980 litrów)
Model: MVS125D to MVS980D (od 125 do 980 litrów)

Szczegóły

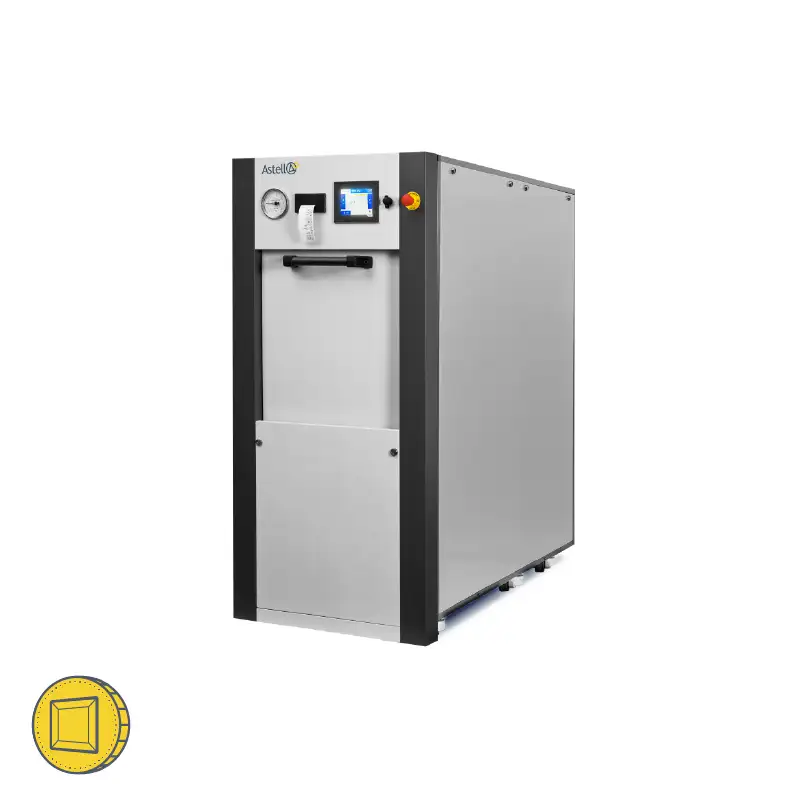

Seria SQUARE ECO firmy Astell została zaprojektowana z myślą o optymalizacji kosztów – seria ECO oferuje pełną funkcjonalność standardowej serii okrągłych autoklawów Astell, ale dzięki kwadratowej konstrukcji komory charakteryzuje się zwiększoną pojemnością użytkową.

Seria ECO została zaprojektowana z myślą o oszczędnym zużyciu wody – standardowo wyposażona jest w opcje automatycznego napełniania (Autofill) i automatycznego opróżniania (Autodrain) – oraz o niskim zużyciu energii dzięki zastosowaniu w całej serii grzałek o mocy 16 kW w komorze.

Seria SQUARE ECO to autoklawy z komorą kwadratową zaprojektowane z myślą o zastosowaniach badawczych. Urządzenia te mogą sterylizować niemal wszystkie materiały nadające się do sterylizacji w autoklawie, stosowane w laboratorium – od narzędzi i naczyń szklanych po odpady i płyny. Nie umożliwiają one suszenia tkanin i są wyposażone w ręcznie otwierane drzwiczki, co czyni je naszymi najprostszymi autoklawami z komorą kwadratową. Dzięki pojemnościom od 125 do 360 litrów seria SQUARE ECO zapewnia funkcjonalność autoklawu z komorą kwadratową za ułamek ceny.

Skontaktuj się z nami pod numerem +44 (0)20 8309 2031, aby uzyskać więcej informacji, lub poproś o wycenę, klikając tutaj. Organizacje spoza Wielkiej Brytanii prosimy o kontakt z lokalnym dystrybutorem, którego dane można znaleźć na naszej stronie „Znajdź dystrybutora”.

Model: MNS125E (125 litrów)
Model: MNS216E (216 litrów)
Model: MNS250E (250 litrów)
Model: MNS360E (360 litrów)
