Детальніше

Дводверні автоклави Astell серії SQUARE надають лабораторіям та виробничим об’єктам камеру для обробки завантажень та їх переміщення між окремими зонами. Двері з обох боків дозволяють завантажувати з одного боку та розвантажувати з іншого, забезпечуючи контрольоване переміщення в умовах чистих приміщень або ізольованих зон. Кожен паровий стерилізатор виготовляється на замовлення з опціями вакуумного видалення повітря, сушіння та прискореного охолодження рідини.

Виберіть об’єм камери від 250 до 3 000 літрів, при цьому розміри камери, схеми завантаження та системи управління переміщенням визначаються відповідно до ваших вантажів та особливостей об’єкта. Доступні комбінації залежать від конфігурації. Автоклави з конструкціями або розмірами камер, що виходять за межі технічних характеристик стандартних серій Astell, доступні як індивідуальні моделі. Камери об’ємом понад 3 000 літрів доступні за умови проведення інженерної експертизи.

Двостулкові конструкції зазвичай базуються на серіях SQUARE або SQUARE MAX. У серії SQUARE використовуються вертикально розсувні двері; для камер більшої висоти або меншої висоти завантаження рекомендуємо розглянути конструкцію SQUARE MAX із бічним розсувом.

Проектування з урахуванням процесу переміщення

Почніть з предметів, які мають проходити між двома зонами. Їхні розміри, матеріали та спосіб завантаження визначають вимоги до камери та циклу. Враховуйте кошики, лотки або завантажувальні візки, а також самі предмети. Все, що занадто велике для корисного отвору або камери, не зможе пройти цим маршрутом.

Блокування дверей (контроль того, чи можуть обидві двері відкриватися одночасно), розблокування залежно від циклу (чи, коли та які двері розблоковуються на основі обраного циклу та його результату) та необхідний напрямок переміщення повинні бути узгоджені в рамках технічних умов. Контрольований процес переміщення залежить від повної установки та процедур її експлуатації, а також від циклу стерилізації автоклава. Детальніше читайте у статті «Особливості, на які слід звернути увагу під час придбання прохідного автоклава».

Параметри обробки також мають відповідати завантаженню. Рідини потребують контрольованого нагрівання та охолодження, тоді як відходи в пакетах, упаковані предмети та складне обладнання можуть потребувати ефективного видалення повітря. Якщо завантаження має виходити з камери сухим, слід передбачити вакуум, нагрівальну сорочку та відповідну подачу пари.

Пропускна здатність має значення, оскільки автоклав може стати «вузьким місцем» у робочому процесі передачі. Без відповідних опцій охолодження охолодження рідких завантажень може тривати довго, що затримує передачу наступних завантажень. Компанія Astell може оцінити необхідну частоту циклів та рекомендувати розмір камери й конфігурацію обробки.

Бар’єрні ущільнення та інтеграція в об’єкт

Для настінної прохідної установки можна передбачити бактеріологічне ущільнення типу «Specific Pathogen Free» (SPF) для герметизації стику між автоклавом та навколишнім бар’єром. Деталі ущільнення та монтажу повинні відповідати вимогам об’єкта щодо ізоляції.

Застосування в умовах ізоляції, включаючи рівень ізоляції 3, можуть вимагати фільтрації відпрацьованого повітря та утримання або очищення стоків. Ці вимоги слід оцінювати з урахуванням завантаження, напрямку переміщення та конструкції об’єкта. Компанія Astell може обговорити спеціалізовані рішення щодо інтеграції, включаючи інтерфейси з біологічними шафами безпеки класу III або рукавичними боксами.

Моніторинг та управління з обох боків

Поряд із другими дверцятами можна встановити додатковий дисплей, щоб оператори в обох зонах могли стежити за ходом циклу. Елементи керування також можна розмістити з іншого боку, при цьому дозволені функції та доступ узгоджуються в рамках експлуатаційних домовленостей.

Дізнайтеся про процеси детальніше

Правильна організація циклів з рідинами

Інша половина роботи

Чому стерильне не завжди означає сухе

На що насправді витрачається час циклу автоклаву

Обговоріть ваші вимоги до прохідної системи

Повідомте нам розміри та матеріали завантаження, необхідний напрямок переміщення, характер двох зон, очікувану пропускну здатність та послуги, доступні на місці. Компанія Astell може разом з вами опрацювати питання, пов’язані з камерою, бар’єром, циклом та схемою завантаження, а потім надати технічні характеристики та кошторис для запропонованої установки.

Телефонуйте за номером +44 (0)20 8309 2031 або надішліть запит на комерційну пропозицію.

Модель: AND250G to AND980G (від 250 до 980 літрів)
Модель: AVD250G to AVD980G (від 250 до 980 літрів)
Модель: MND250G to MND980G (від 250 до 980 літрів)
Модель: MVD250G to MVD980G (від 250 до 980 літрів)
Модель: AND250D to AND980D (від 250 до 980 літрів)
Модель: AVD250D to AVD980D (від 250 до 980 літрів)
Модель: MND250D to MND980D (від 250 до 980 літрів)
Модель: MVD250D to MVD980D (від 250 до 980 літрів)
Модель: SND250G to SND3000G (від 250 до 3000 літрів)
Модель: SVD250G to SVD3000G (від 250 до 3000 літрів)
Модель: SND250D to SND3000D (від 250 до 3000 літрів)
Модель: SVD250D to SVD3000D (від 250 до 3000 літрів)

Детальніше

Автоклави Astell SQUARE MAX оснащені квадратною або прямокутною камерою з автоматичними бічними розсувними дверцятами. Така конструкція дозволяє збільшити висоту камери та зменшити висоту завантаження, що робить їх придатними для великогабаритного обладнання, завантаження з візків та обробки великих обсягів продукції. Кожен паровий стерилізатор виготовляється на замовлення з опціями вакуумного видалення повітря, сушіння та прискореного охолодження рідини.

Об’єм однодверних камер становить від 125 до 3 000 літрів, при цьому розміри та схеми завантаження підбираються відповідно до ваших потреб у межах конструктивних обмежень даної серії. Моделі виготовляються з висотою завантаження приблизно 500 мм над рівнем підлоги; залежно від конструкції можливі й менші висоти завантаження. Автоклави з конструкціями або розмірами камер, що виходять за межі технічних характеристик стандартних серій Astell, доступні в розділі «Вироби на замовлення». Камери об’ємом понад 3 000 літрів підлягають інженерній експертизі та отриманню необхідних винятків або дозволів.

Для вантажів, що підходять для вертикально-зсувних дверей та камер місткістю 125–980 літрів, ознайомтеся з лінійкою SQUARE. Конструкція SQUARE MAX також може слугувати основою для автоклавів з подвійними дверима або прохідних автоклавів із мінімальною місткістю камери 250 літрів.

Камери, сконструйовані під ваші вантажі

Наведені нижче приклади ілюструють індивідуальні розміри камер з попередніх проектів. Камери, що не відповідають стандартним розмірним нормам, класифікуються як «Custom Units»; ці приклади не визначають стандартний діапазон розмірів SQUARE MAX.

Об'єми є приблизними геометричними розрахунками, отриманими на основі вказаних розмірів. Доступний об'єм завантаження залежить від оснащення камери та способу розміщення завантаження.

Чинний сертифікат PED компанії Astell поширюється на парові автоклави об’ємом до 3 000 літрів. Камери більшого розміру можуть бути виготовлені за індивідуальним замовленням за умови проведення інженерної експертизи та отримання необхідних винятків або дозволів. Зверніться до компанії Astell, щоб обговорити можливість реалізації такого проекту.

Який тип завантаження плануються обробляти

SQUARE MAX можна комплектувати широким спектром опцій Astell для рідин, скляного посуду, лабораторних відходів та більш вимогливих завантажень. Вакуумне видалення повітря допомагає парі досягти завантажень, у яких затримується повітря. Для загорнутих та пористих завантажень, що потребують сушіння, слід вказати вакуум, нагрівальну сорочку та відповідну подачу пари.

Для рідин та інших вантажів, що повільно охолоджуються, розширені опції охолодження можуть скоротити тривалість циклу. Схема охолодження та будь-який повітряний баласт підбираються з урахуванням вантажу, контейнерів та необхідної пропускної здатності.

Конфігурації вакууму та пари у дверях

Оберіть однодверну машину або дводверну конструкцію з прохідним типом, де завантаження та розвантаження відбуваються в окремих зонах. Дводверні моделі мають мінімальну місткість камери 250 літрів. Розміри камери та схеми завантаження узгоджуються для кожної конкретної моделі, а конструкції, що виходять за межі стандартних розмірних норм, позначаються як «Custom Units» (індивідуальні одиниці).

Код продукту SQUARE MAX визначає його конфігурацію. Перша літера, S, позначає автоматичні двері, що ковзають убік. Друга літера — N (без вакууму) або V (з вакуумом). Для одностворчастих моделей третя літера — S. Числова частина вказує об’єм камери в літрах.

Остання літера позначає джерело пари: G = вбудований парогенератор; D = пряме подавання пари з зовнішнього джерела, наприклад, від автономного парогенератора.

Дізнайтеся про процеси детальніше

Правильна організація циклів роботи з рідинами

Інша половина роботи

Чому стерильне не завжди означає сухе

На що насправді витрачається час циклу автоклаву

Обговоріть свої вимоги

Повідомте нам тип завантаження, максимальні розміри та вагу, кількість предметів, що підлягають обробці, а також необхідну пропускну здатність. Вкажіть також наявний простір, шлях доступу та інженерні комунікації на об’єкті, щоб компанія Astell могла разом з вами обговорити варіанти камери, системи завантаження та циклів.

Телефонуйте за номером +44 (0)20 8309 2031 або замовте комерційну пропозицію.

Модель: SNS125G to SNS3000G (125–3 000 літрів)
Модель: SVS125G to SVS3000G (125–3 000 літрів)
Модель: SNS125D to SNS3000D (125–3 000 літрів)
Модель: SVS125D to SVS3000D (125–3 000 літрів)

Детальніше

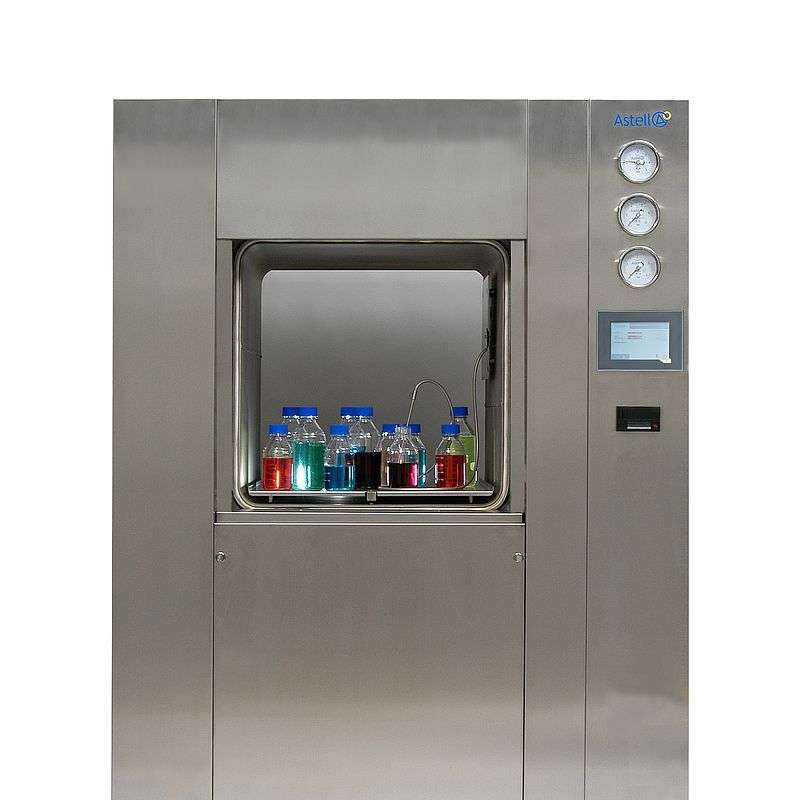

Автоклави Astell SQUARE забезпечують лабораторії та виробничі підприємства квадратною камерою для обробки рідин, скляного посуду, інструментів та лабораторних відходів. Форма камери дозволяє ефективно використовувати завантажувальний простір для пляшок, лотків та інших предметів правильної форми. Кожен паровий стерилізатор виготовляється на замовлення з опціями вакуумного видалення повітря, сушіння та прискореного охолодження рідин.

Виберіть із асортименту камер об’ємом від 125 до 980 літрів. Стандартні розміри поперечного перерізу камери становлять 500 × 500 мм, 600 × 600 мм та 700 × 700 мм за шириною та висотою, а глибина — від 500 до 2 000 мм. Доступні комбінації залежать від конфігурації. Для камер більшої висоти та меншої висоти завантаження спочатку ознайомтеся з автоклавом SQUARE MAX. Автоклави з конструкціями або розмірами камер, що виходять за межі технічних характеристик стандартних серій Astell, доступні як індивідуальні моделі.

Ця ж камера може також слугувати основою для автоклава з подвійними дверцятами або прохідного автоклава. Мінімальна місткість камери у моделей з подвійними дверцятами становить 250 літрів.

Які матеріали підлягають обробці

Рідини в пляшках та живильні середовища нагріваються до центру не відразу. Система контролю завантаження запускає фазу утримання стерилізації лише тоді, коли репрезентативна ємність досягне необхідної температури. Контрольоване випускання пари обмежує кипіння та втрату рідини під час падіння тиску, поки завантаження охолоджується до безпечної температури для вивантаження. Детальніше читайте у розділі «Правильна організація циклів обробки рідин».

Відходи в пакетах та предмети зі складною геометрією можуть утримувати повітря. Цикл, опції видалення повітря та схема завантаження повинні забезпечувати доступ пари до матеріалу, що обробляється. Скляний посуд та інструменти можуть потребувати полиць, обладнання для завантаження або етапу сушіння, перш ніж вони будуть готові до повторного використання.

Загорнуті інструменти, текстиль та інші пористі завантаження вимагають ефективного видалення повітря. Для завантажень, які також повинні виходити з камери сухими, слід передбачити вакуум, нагрівальну сорочку та відповідну подачу пари від вбудованого генератора або зовнішнього джерела.

Практичні рекомендації щодо завантаження дивіться у статті «Всередині циклу: практичний посібник із завантаження автоклавів для обробки рідин та відходів».

Опції скорочення циклу

Для рідких вантажів охолодження часто є найтривалішою частиною циклу. Опції охолодження, такі як охолоджувальна сорочка, вентилятори та водяне охолодження, можуть скоротити час очікування після стерилізації. Повітряний баласт забезпечує підтримуюче тиск під час швидкого охолодження, що допомагає обмежити википання та захистити відповідні контейнери. Компанія Astell може порекомендувати комбінацію, що підійде для вашого вантажу, пропускної здатності та технічних можливостей об’єкта.

Конфігурації дверей для пари та вакууму

Оберіть двері з ручним або автоматичним вертикальним приводом, з вакуумом або без нього, а також розмір камери, що відповідає вашому завантаженню. Конфігурацію визначає код продукту: перша літера — A для автоматичних дверей або M для ручних; друга — V для вакууму або N для відсутності вакууму; а S позначає модель з одними дверима. Числова частина вказує на місткість камери в літрах.

Остання літера позначає джерело пари. Моделі з прямим подаванням пари отримують пару від зовнішнього джерела, наприклад, від автономного парогенератора, і позначаються літерою D. Моделі з вбудованим парогенератором позначаються літерою G.

Ці конфігурації охоплюють діапазон об’ємів від 125 до 980 літрів у межах стандартних розмірних норм. Камери, що виходять за межі цих норм, позначаються як «Custom Units» (моделі на замовлення). Наприклад, AVS250D позначає модель з автоматичними дверцятами, вакуумним режимом, однодверну камеру об’ємом 250 літрів та зовнішнє підведення пари.

Дізнайтеся про процеси детальніше

Правильна організація циклів роботи з рідинами

Інша половина роботи

Чому стерильність не завжди означає сухість

На що насправді витрачається час циклу автоклава

Обговоріть свої вимоги

Повідомте нам, що саме вам потрібно стерилізувати, розміри та кількість завантажуваних предметів, а також кількість циклів, які необхідно виконати. Інформація про наявний простір, шляхи доступу, водопостачання, каналізацію, електропостачання та будь-яке зовнішнє джерело пари допоможе компанії Astell підібрати камеру та опції, що підходять саме для вашого об’єкта.

Телефонуйте за номером +44 (0)20 8309 2031 або замовте комерційну пропозицію.

Модель: ANS125G to ANS980G (від 125 до 980 літрів)
Модель: AVS125G to AVS980G (від 125 до 980 літрів)
Модель: MNS125G to MNS980G (від 125 до 980 літрів)
Модель: MVS125G to MVS980G (від 125 до 980 літрів)
Модель: ANS125D to ANS980D (від 125 до 980 літрів)
Модель: AVS125D to AVS980D (від 125 до 980 літрів)
Модель: MNS125D to MNS980D (від 125 до 980 літрів)
Модель: MVS125D to MVS980D (від 125 до 980 літрів)

Детальніше

Серія SQUARE ECO від Astell розроблена з урахуванням ціни та економічності — серія ECO пропонує весь функціонал стандартної серії круглих автоклавів Astell, але з більшою корисною місткістю завдяки квадратній формі камери.

Серія ECO розроблена з урахуванням економії води: функції «Автозаповнення» та «Автозливу» входять до стандартної комплектації, а завдяки використанню нагрівальних елементів потужністю 16 кВт у камерах усіх моделей серії забезпечується низьке енергоспоживання.

Серія SQUARE ECO призначена для наукових досліджень. Пристрої можуть стерилізувати практично всі матеріали, придатні для автоклавування, — від інструментів і скляного посуду до відходів та рідин. Моделі не призначені для сушіння тканин і мають ручну дверцята, що робить їх найпростішими автоклавами з квадратною камерою в асортименті. Об’єм камери становить від 125 до 360 літрів, що забезпечує переваги квадратної камери за нижчою вартістю.

Зв’яжіться з нами за номером +44 (0)20 8309 2031, щоб дізнатися більше, або замовте комерційну пропозицію, натиснувши тут. Організаціям за межами Великої Британії слід звернутися до свого національного дилера, якого можна знайти на нашій сторінці «Знайти дилера».

Модель: MNS125E (125 літрів)
Модель: MNS216E (216 літрів)
Модель: MNS250E (250 літрів)
Модель: MNS360E (360 літрів)
